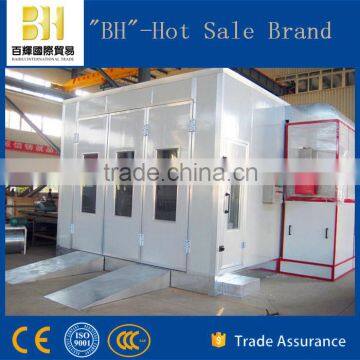

Cheap Car Baking Oven with Diesel Burner

External Size(mm)

7000x5450x4000

Front Door:(mm)

3200(w)x2800(h)

Internal Size(mm)

6900x3900x2800

Total Power:(kw)

19

Cabin System

Wallboard

Fire-retardant  Sandwich style EPS Rock wool panel, thickness 75mm.

The hot dip galvanizing Colorful steel skin board servicelife can reach 25 years without rusting. Thickness 0.476mm.

It keeps high insulation performance with a low weight.

Four colors for your choice,blue,red,orange and white.

 High quality galvanized steel roof panel.

Basement

Galvanized steel sheet and square steel pipe construction.

Full range grids, anti-rust and strong, the bearing capacity of

driving grids up to 1000 kg; Basement frame is assembly

formed by corrosion-resistant steel square tube, good overall

performance, anti-heavy and strong, not deformed.

Door

3 pieces of luxury front doors. Size: 3200(w)*2800(h).

1 piece of emergency door,size 1500*2100.

Air Circulation

System

Intake Fan

2x3kw direct drive turbo fan, Air Flow is 24000m3/h.

Exhaust  fan

1x5.5kw direct drive turbo fan,  Air Flow is 18000 m3/h.

Air Pipe

Made of Galvanized steel sheet consisted of 4 pieces of

straight pipe 750*750*1000, and 1piece of elbow.

Nozzles

60 units ceiling nozzles with 3 sets of centrifugal fan3×1.5KW.

Air flow is 15000 m3/h,special for water based paint spraying

and drying.

Air circulation

Full inner air circulation, particularly rapid heating, insulation

ability, energy, superior performance in cold environment.

Air Flow

Air Flow: 30000m3/h. Air Speed: 0.3-0.5m/s.

Heating System

Burner

Italy Riello RG5S diesel burner, 260000Kcal/h.

The heating time 4-5min (20-60°C). Max. Temperature at 80°C.

 Fuel consumption is 4-5kg/ vehicle.

Heat Ex-changer

Made of stainless steel. The heat exchange rate reaches 85%.

Air makeup cabinet

The surface plate is galvanized plate, rust force strong,

beautiful; The frame is made of high-quality hot-dip

galvanized sheet repression,difficult to wear,anti-rust and

 strong, more durable than ordinary surface treatment,

more beautiful, nodes with no damage spot, rigidity.

Fume pipe

Fume pipe made of  galvanized pipe, diameter of 190mm,

4 pieces of 1000mm long straight pipe, two 90 ° elbows.

Lighting System

Light tube

Ceiling light has 32 pieces of 36w lamps. Side light has 16 pieces

LED 36w Lamps, 900 Lux. The grade of lighting box’s dust proof

and waterproof reach IP54 grade.

Light box

Welded galvanized plate, by the spray treatment, stiffness,

repeated disassemble easy deformation, surface brightness,

color uniformity,heat is not easy to change color.

Filtering System

Primary filter

Dual filtering structure. The primary can  capture granules larger than 10μm.

Ceiling filter

Ceiling filter capture granules bigger than 5μm.

The air cleanliness in  working environment can reaches 99%.

Exhaust filter

Special M pattern active carbon pocket filter system.

Control System

Touch Screen

Controller

Microcomputer touch screen control, the system is composed of

PLC, Converter, Air pressure transducer and Snyder electronic

components. Automation Intelligent control which can save 25%

energy than normal system.

Damper

Air damper,efficient and durable.
