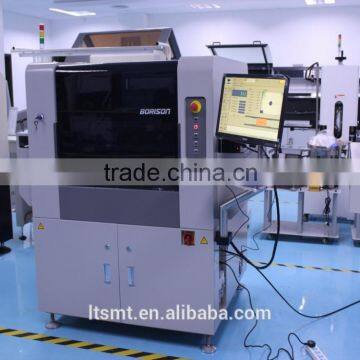

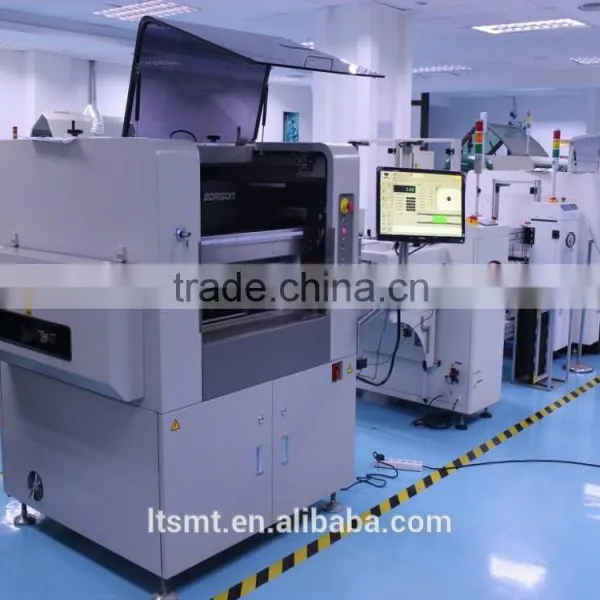

AUTOMATIC SMT STENCIL PRINTER/SMD Schablonendrucker

Das Modell GP430 ist ein hochgenauer vollautomatischer SMD-Schablonen-Drucker mit einem Druckfeld bis zu 450 x 350mm. Alle Drucker sind kompatibel mit Standard SMT Rahmen mit Größen von 520x300mm bis 736x736mm.

Für qualitativ hochwertige Drucke garantieren die 4 Punktkugelgewindetriebe mit einer ausgezeichneten parallelen Trennung von Schablone und Leiterplatte. Die programmierbare Geschwindigkeitskontrolle für beide Rackel sowie Trennung von Schablone und Leiterplatte gehören ebenso zum Standard der Maschinen wie das Dual-Kamera-System für schnelle Leiterplattenausrichtung.

SPEZIFIKATIONEN
:•
max Leiterplattengröße
AP430: 400 x 300 mm

AP430L: 450 x 350 mm

•

min Leiterplattengröße 50 x 50 mm
• Leiterplattendicke 0.4 - 5 mm

•
Rahmengröße 520 x 300 mm - 736 x 736 mm

•
Wiederholgenauigkeit +/- 0.008 mm

•
Druckgeschwindigkeit 10 - 120 mm/s

•
Transportrichtungen Links-Rechts/Rechts-Links/Links-Links/Rechts-Rechts

•
Transportgeschwindigkeit Geschwindigkeit 1 bis 3 (programmierbar)

•
Transportband 1 Einheit

•
Leiterplattenhalterung geschraubte Spannvorrichtung und Vakuumeinheit

•
Kommunikation SMEMA Interface

•
Rackeltyp Metall-/ Plastikrackel (45°/60°)

•
Druck Modus Einfach- oder Doppeldruck

•
Reinigungssystem
Trocken / Nass / Vakuum

•
Referenzpunkt Typen Alle geläufigen Formen

•
Referenzpunkt Größe 0.5 bis 3 mm

•
Betriebssystem Windows 7

•
Elektroanschluss, Leistung 230V 50/60Hz 1000W

•
Abmessungen 1450 x 1120 x 1525 mm (LxBxH)

•
Gewicht 780 kg

* Wir behalten uns das Recht vor, Änderungen ohne vorherige Ankündigung vorzunehmen.
