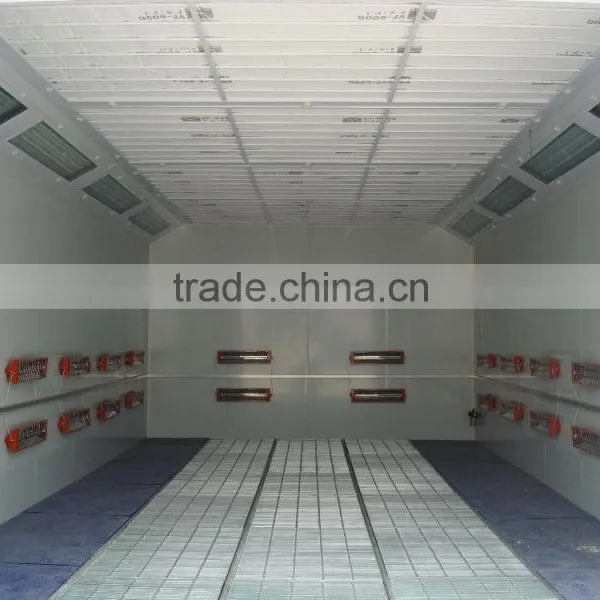

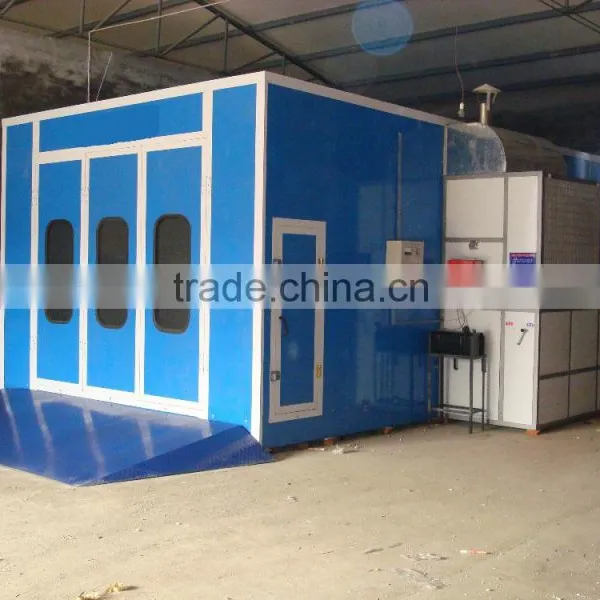

DOT-4C3 spray booth/ oven house/ baking paint room

Outside Size(L×W×H)

6940×5120×3400mm

7350×5350×3470mm

7200×5550×3600mm

Inside Size( L×W×H)

6840×3900×2700mm

6840×3900×2700mm

7100×4000×2800mm

Main Door(W×H)

 2800×2500mm

 2800×2500mm

 2800×2700mm

Personal Door

 600×1800mm

 600×2000mm

600×2000mm

Wallboard

 ( )1. EPS Colorful Steel Skin Boards, 50mm Thick, Tongue & Groove construction, Compound

 Construction, Aluminum-alloy Frame. Anti-flame and Heat-Insulation;

 ( )2.EPS Colorful Steel Skin Boards, 75mm Thick, Tongue & Groove construction, Compound

Construction, Aluminum-alloy Frame. Anti-flame and Heat-Insulation;

( ) 3. Rock wool, Colorful Steel Skin Boards, 50mm Thick, Tongue & Groove Interlock construction,

 Compoun Construction, Aluminum-alloy Frame. Anti-flame and Heat-Insulation;

Basement and Floor

( )1. Galvanized steel assemble, height is 300mm, 3rows of grills,2rows

of indented plates, 2pieces of ramps, 520×1750mm(W×L)

( )2.Galvanized steel assemble, height is 300mm, full grille floor,

2pieces of ramps, 1060×2000mm(W×L)

( )3.Galvanized steel assemble, height is 300mm, with height adjustable bolts,

full grille floor, 3pieces of ramps, 900×2000mm(W×L)

 Lighting

( )1.Ceiling lights: 8units×3pieces=24pieces×36W; Side lights:

 8units×2pieces=16pieces×36W

( )2.Ceiling lights: 8units×3pieces=24pieces×36W; Side lights:

10units×2pieces=20pieces×36W

( )3.Ceiling lights: 8units×3pieces=24pieces×36W; Side lights:

 10units×4pieces=40pieces×36W

Generator Setting Type

Side upper intake air, powder

 quad-rate steel frame,

coated steel.

Back upper intake air,

powder quad-rate steel frame, coated steel.

Back upper intake air, back upper

 exhaust air, powder quad rate

steel frame, coated steel.

Inlet/exhaust Fan

( )1.Inlet: 2pc 4KW double inlet centrifuge. ‚Exhaust: 1pc 5.5KW double inlet centrifuge.

( )2.Inlet: 2pc 3KW double inlet centrifuge.  ‚Exhaust: 1pc 4KW double inlet centrifuge.

( )3.Inlet: 1pc 7.5KW single inlet turbine.  ‚Exhaust: 1pc 7.5KW single inlet turbine

Heating System

 Diesel Oil: ( )1.RIELLO G10: 80000-110000Kcal/h

( )2.RIELLO RG5s: 20000-26000Kcal/h

( )3.RIELLO G20: 160000-220000Kcal/h

GAS: ( )1.RIELLO FS10: 70000-100000Kcal/h

( )2.RIELLO FS20: 140000-200000Kcal/h

( )3. RIELLO RS20: 140000-200000Kcal/h

Electric Heating :( ) 1.4units×3pieces1kw

( )2.6units×3pieces1kw

( )3.8units×3pieces1kw

Filter System

Inlet ( ) 1( )1.2   1. Intake air: Pre-filter, 2.Intake air: high efficiency filter(ceiling filter)

 Exhaust( ) 3( )3.4        3. Exhaust air: fiberglass filter,

4.Exhaust air: activated carbon filter.

Control System
