Ethernet fiber media Converter 100/1000 Base-T and 1000Base-SX/LX CCMCK20D

Specifications

Ethernet fiber media Converter
ed to convert data signal
2.100/1000 Base-T and 1000Base-SX/LX
3.fast Ethernet Media C

Ethernet fiber media Converter

1. Overview

The  Media Converter complies with IEEE802.3z,IEEE802.3AB Standards. It is designed to convert data signal between 10/100/1000 Base-T and 1000Base-SX/LX fast Ethernet. It supports 10/100/1000Base-T and 1000Base SX/LX applications. The data signal converted by such high performance media converter can be transmitted up to 120Km maximum by fiber-optical cable.

The Converter is equipped with two fiber optic connectors (One for transmitting-TX and another for receiving-RX) and one RJ-45 Jacks and one external power supply receptacle. Six LED indicators are built-in for easy diagnosing and monitoring the status of power, Unshielded Twisted Paired (UTP) Link, UTP Activity, Fiber Link, Fiber Activity, Full duplex and data rates. It can be configured automatically for Full Duplex or Half Duplex operation.

It is compact, costeffective, low dissipative, high reliable and stable. It can be used in standalone applications, or Rack-Mounted applications where multiple media converter can be inserted into a rack-mount chassis (Up 16 units), and allowing all the converters to be powered by a single internal power supply.



 Specifications:

2.1 Performance introduction (Table 1)

Parameter	Type
Data rate (Mbps)	10/100 /1000
Optical wavelength (nm)	850,1310, 1550(for over 60Km long distance)*
Fiber type(μm)	Single mode 9/125* Multi-mode 50/125*
Connector type	SC/PC or ST/PC
Max distance (km)	20,40,60,100*
Power supply	85~265VAC  50/60Hz
Operating temperature	0~70°C
Storage temperature	-40~80°C
Relative humidity	5% to 90% non condensing

Table 1: performance introduction

*Note: Please refer to Specifications.

2.2 Appearance (Fig.2, Table2)



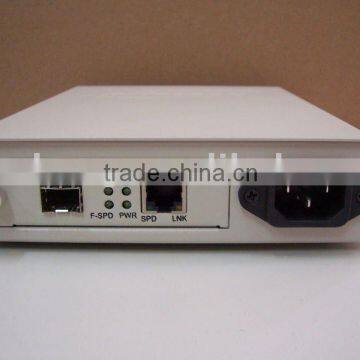

fig.2 Front Panel

LED	Color	Funtion
TP_Link	Green	The light ON means the TP port is connected. The light blinking means the TP is transmitting data



DUP	Green	The light ON / OFF  means Full / half -duples mode is active
FXACT	Green	The light ON means the FX port is connected. The light blinking means the FX is transmitting data
PWR	Green	The light ON means the power is connected.
10M		Both of the 1000M light and 100M light are OFF means the TP port work on 10M.
100M	Green	The light ON means the TP port’s speed is 100M.
1000M	Green	The light ON means the TP port’s speed is 1000M.

Table 2.LED performance

3. Power Inbuilt

AC Input: 85~265VAC  50/60Hz

DC Output: 2A, +5VDC

4. Check list

Before you start installing the Converter, verify the package contains the following:

1) The 10/100/100Base-T to 1000Base-S X/LX Ethernet Media Converter-×1

2) The Power line----------------------×1

3) This User’s Manual-----------------×1

Please notify your sales representative immediately if any of the aforementioned items is missing or damaged.
