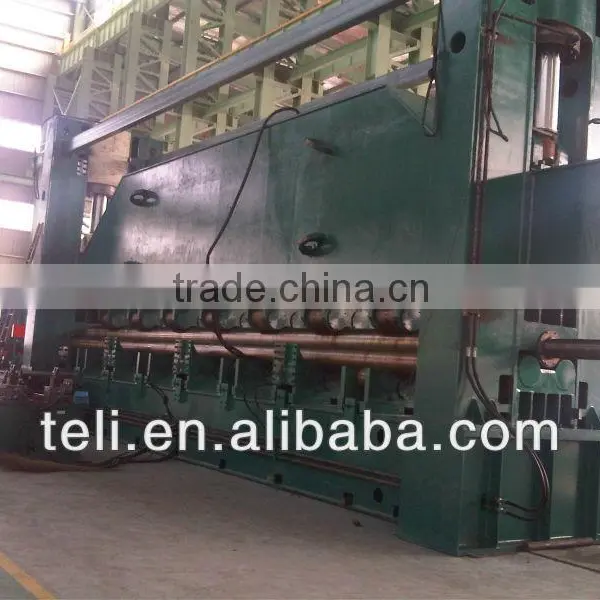

Plate Rolling Machine for Ships

1, main technical data:

 upper roller adding pressure:           690T

  Max width of roll board :             12500mm

The length of working rolls              12600mm

Up roll diameter:                    Φ430mm

Down roll diameter:                 Φ350mm

Up Support roll diameter:               Φ360mm

Down support roll diameter:             Φ300mm

Distance between two down rolls :       540mm

Support rolls group:                    7

No rolls of each group:               2 upper/ 4 down

Drive speed:                        about 3.5m/min

Upper roll move speed while add pressure: 150mm/min

Max capacity of coiled board : T25*B125008R900(σs≤345Mpa)

Max stroke of upper roll:                 410mm

    Hydraulic system working pressure:   19.5MPa

Hydraulic motor:                     30KW

Main motor                           75KW

Power:                               380V50HZ

2,supplier range :

2-1 include supplier range

1) whole machine

2) electrical system

3) hydraulic system

4) lubricate device

5) motor wire parts and necessaries.

6) hydraulic pipe parts and necessaries.

7) lubricate pipe parts and necessaries.

8) painting

9) foundation bolt and cushion

10) standard tools

11) standards parts

2-2 not include supplier range

1) user factory foundation device, wires, pipes and other parts.

2) Accessional board surrounding the machine.

3) The wire from power to electrical box.

4) Grounding parts and necessaries.

5) Hydraulic oil and lubricate crease.
