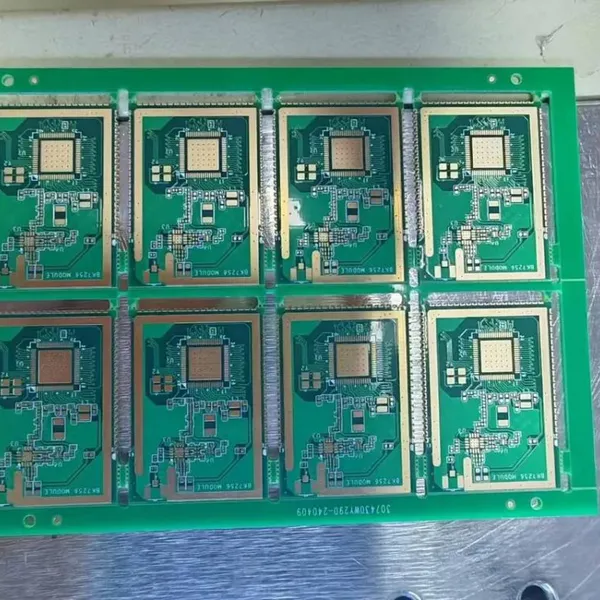

HilfezentrumTechnische Spezifikationen und Verarbeitungsspezifikationen für mehrschichtige High-End-Schaltungen der Produkte von China Chaosheng Electronic Industry
Produkthighlights
Ähnliche Produkte
-
Technische Spezifikationen und Verfahrensanweisungen für mehrlagige gestapelte High-End-Schaltungen von UAV-Produkten der Firma China Chaosheng ElectronicVerhandelbarMOQ: 1 Blade -
China Chaosheng Automotive Control Mehrlagige Leiterplatten PCB UrsprungsfabrikVerhandelbarMOQ: 1 Blade
-
China Chaosheng Electronic Automotive Products Mehrlagige Leiterplatten HDIPCB TechnologyVerhandelbarMOQ: 1 Blade
-
China Chaosheng Electronic Medical Equipment Products Multilayer Circuit Board HDIPCB TechnologyVerhandelbarMOQ: 1 Blade
-
China Chaosheng Electronic and Electrical Products Mehrschichtige Leiterplatte PCB Herkunftsfabrik PCBVerhandelbarMOQ: 1 Blade
Technische Spezifikationen und Verfahrensspezifikationen für mehrlagige High-End-Schaltungen der Produkte der China Chaosheng Electronic Industry
Anwendbare Branchen:
* *Automobil-Elektronik, Medizin, Industrieautomation, Militär und Luft- und Raumfahrt, Ionengeräte, Server, 5G-Kommunikation, Radar, Drohnen, Roboter, drahtlose Endgeräte, Automatisierungsgeräte**
>Gesamtaufteilung: Platinenauswahl, Oberflächenbehandlung, Schlüsselprozesse, Zuverlässigkeitsstandards und branchenspezifische Anforderungen
1. Allgemeine Anforderungen an allgemeine Grundtechnologien (für High-End-Industrieplatinen anwendbar)
1. Auswahl der Substratplattenmaterialien
|Anwendungsrichtung | Empfohlene Platine | Charakteristikbeschreibung|
|Konventionelle Industrie/Intelligente Hardware/Drahtlose Endgeräte | FR-4 TG170/TG180 | Temperaturbeständigkeit Tg ≥ 170 °C, hohe Wärmebeständigkeit, geringe Z-Achsenausdehnung, bleifreies Reflow-Löten bei 260 °C|
|Server, 5G, Hochgeschwindigkeits-Signalplatine | Niederverlustplatine: Isola, Rogers, Shengyi Hochgeschwindigkeitsmaterial S7038, TU-872 | DK/Df steuerbar, genaue Impedanz, erfüllt PCIe, DDR, Hochgeschwindigkeits-Differenzialsignal|
|RF, Radar, Hochfrequenzantenne, 5G-Millimeterwelle | PTFE/Keramikgefüllte Hochfrequenzplatine, RO4350B, RO5880 | extrem niedriger dielektrischer Verlust, geringe Hochfrequenz-Signalabschwächung|
|Militär, Luft- und Raumfahrt, Arbeitsbedingungen mit hoher Vibration | Hochzuverlässige FR-4 Klasse 3, Polyimid-PI-Platine | Weites Temperaturintervall, Strahlenschutz, hohe mechanische Festigkeit und Beständigkeit gegen extreme Umgebungen|
|Hochleistung, Industrieautomationsstromversorgung, Leistungskontrollplatine | Dicke Kupferplatte, Aluminium/Kupfer-basierte MCPCB | Kupferdicke 2oz - 10oz, gute Wärmeableitung, hohe Stromtragfähigkeit|
>Dickenbereich: 0,4mm bis 3,2mm; Schichten: 2 bis 32 oder mehr Schichten;
Kupferdicke: Signalschicht 0,5oz - 2oz; Stromversorgungsschicht 2 - 12oz dickes Kupfer
2. Oberflächenbehandlungsprozess (nach Szenario ausgewählt)
1. * *Selektive Galvanisierung von Hartgold (dicke Goldfinger)**
Nickel 3 - 6 μm + Hartgold Au 0,8 - 2,5 μm, Gold-Kobalt-Legierung
Anwendbar: Platinenrandstecker, Steckmodule, Server, Industrieautomations-Erweiterungsplatinen
> ⚠️ Steckkontakte * *können kein gewöhnliches vergoldetes ENIG * *verwenden, unzureichende Abriebfestigkeit
2. Chemisches Tauchen in Gold ENIG**
Nickel 2 - 4 μm + Gold 0,05 - 0,15 μm
Anwendbar: BGA, QFN Präzisionslotstellen, medizinische, Automobil-, Industrieautomations-Oberflächenmontageplatinen (kein Plug-and-Play)
3. Silber/Zinnabscheidung**
Geeignet für großflächige SMT, kostengünstige High-End-Industrieplatinen, beachten Sie die feuchtigkeitsgeschützte Lagerung
4. OSP organisches Lotstopplack**
Gewöhnliche Signalplatinen und konsumergerechte intelligente Hardware sind nicht für die langfristige Lagerung geeignet
5. * *Dickes Gold + Lokalisierte Palladiumbeschichtung (ENEPIG)**
Militär, Luft- und Raumfahrt, Radar, 5G RF Module, langfristige Oxidationsbeständigkeit, mehrere Reflow-Lötvorgänge
3. Kernprozessfähigkeit
-Minimale Leiterbreite und -abstand: * *3mil/3mil (0,075mm) * *, BGA-Feindraht
-Minimales Lochdurchmesser: mechanische Bohrung 0,15mm; Laserblindloch 0,075mm (HDI-Blind- und -Befestigungslöcherstruktur)
-Impedanzkontrolle: Einzelend 50 Ω, Differential 90 Ω/100 Ω, Toleranz ± 5%, ± 10% (Hochgeschwindigkeitsplatine ± 3%)
-Lotstopplack: flüssiger lichtempfindlicher Grünlack/Schwarzlack/Mattschwarz, Hochtemperaturbeständigkeit, Antireflexion (häufig verwendeter Mattschwarz-Lotstopplack in Radar- und Militärbranche)
-Goldfinger-Anfasung: 30 °/45 ° Schrägkante, lokal verdickte Goldbeschichtung
-Laminierungstoleranz, Lochgenauigkeit und strenge Kontrolle der Ausdehnung und Kontraktion
-Impedanz, Spannungsfestigkeit, Isolationswiderstand, Spannungsfestigkeit, Salzsprühtest, Temperaturzyklus-Zuverlässigkeitstest
4. Allgemeine Zuverlässigkeitsstandards
-Zivilindustrie: IPC-6012 Klasse 2
-Militär/Luft- und Raumfahrt, Hochzuverlässigkeitsgeräte: IPC-6012 Klasse 3
-Automobil-Elektronik: IATF16949, AEC-Q100
-Medizinische Geräte: ISO-13485, biokompatibel, geringe Ionenabscheidung
-5G-Kommunikation: IPC-4101 Hochfrequenz-Substratspezifikation
2. Spezielle technische Spezifikationen für Schaltungen in verschiedenen Segmentbranchen
1. Automobil-Elektronik-PCB
Produkte: BMS-Batteriemanagement, Fahrzeugzentralsteuerung, ADAS-Selbstfahrbetrieb, Scheinwerfer, Fahrzeugkörpersteuerung, Fahrzeugkommunikationsplatine
-Substrat: Hoch-TG FR-4, CAF-Ionenwanderungsresistente Platine
-Arbeitstemperatur: -40 °C bis +125 °C
-Prozess: Dicke Kupfer-Leitungen HDI, hohe Isolations- und Spannungsfestigkeit, Vibrationsbeständigkeit
-Oberflächenbehandlung: Tauchen in Gold ENIG/ENEPIG; Steckkontakt-Hartgoldfinger
-Pflichtstandard: IATF16949, PPAP-Datensatz verfügbar
2. Medizinische Elektronikschaltung
Geräte: Monitor, Prüfgerät, chirurgisches Instrument, Bildgebungsgerät, tragbares medizinisches Endgerät
-Geringe Ionenabscheidung und optional geringer Halogengehalt, Korrosion verringern
-Hochpräziser BGA, Feinverdrahtung, hohe Isolation
-Oberflächenvorzug: Goldabscheidung ENIG, hohe Zuverlässigkeit der Lötstellen
-Feuchtigkeitsbeständig, desinfektionsmittelresistent, stabiler Temperaturzyklus
-Konformität: ISO13485
3. Industrieautomation/Industriecomputer/Industrieleistungskontrolle/Automatisierung
PLC, Bewegungssteuerung, Frequenzumrichter, Industrieautomations-Motherboard, IO-Platine
-Weites Temperaturintervall von -40 bis 85 °C, Störungsfestigkeit, Staub- und Feuchtigkeitsbeständigkeit
-Mehrlagige Platine, dickes Kupfer in einigen Hochleistungsbereichen
-Das Steckmodul verwendet * *dicke Hartgoldfinger * *1,27 - 2 μm
-Hohe Spannungsfestigkeit, elektromagnetische Störungsfestigkeit, langlebiger, unterbrechungsfreier Betrieb
4. Server-PCB
Rechenleistung-Motherboard, Arbeitsspeicherplatine, Beschleunigerkarte, Rückseite, PCIe 5.0-Platine
-Hochgeschwindigkeits- und Niederverlustplatine mit strenger Differenzialimpedanz von 100 Ω
-Anzahl der Hochhäuser, großformatige Platinen HDI, Back Drill-Technologie reduziert Signalreste
-DIMM/PCIe-Goldfinger: Hartgold 1,27 - 1,5 μm, 45 ° Anfasung
-Hochleistungs-Wärmeableitungsdesign, dicke Kupferfolie für hohen Strom
5. 5G-Kommunikation, drahtlose Endgeräte, drahtlose Geräte
Basisstationseinheit, Gateway, Router, drahtloses Modul
Aufgeteilt in 2 Kategorien:
1. Digitale Steuerplatine: Hochgeschwindigkeits-FR-4, HDI, Präzisions-BGA
2. RF-Platine: Rogers-Hochfrequenzplatine, strenge Impedanz von 50 Ω Einzelend
Oberfläche: Tauchen in Gold, lokalisierte Goldbeschichtung, geringer Verlust, verringerte Signalabschwächung
6. Radar und Störsender
Hochfrequenz-RF-Schaltung, Mikrowellenplatine
-PTFE/Keramik-Hochfrequenzmaterial mit extrem niedrigem Df-Verlust
-Hochpräzise Impedanz, ebene Kupferoberfläche, Kupferfolie mit geringer Rauheit
-Mattschwarz-Lotstopplack reduziert Reflexion, lokal verdickt vergoldete Kontakte
-Weites Temperaturintervall, hohe Vibrationsbeständigkeit und Dichtungs-Kompatibilität
7. Drohnen- und Roboterschaltung
Flugsteuerplatine, Leistungstreiber, Sensorplatine
-Leichtgewicht, optional dünnes Substrat 0,6 - 1,2mm
-Hochdichte HDI, Miniaturisierung
-Vibrations- und Stoßfestigkeit, Betrieb in einem weiten Temperaturbereich
-Lokal verdicktes Kupfer zur Wärmeableitung im Leistungstreiberbereich
8. Ionengeräte/Industriehochleistungsgeräte
Plasma, Ionreinigung, Hochspannungsstromplatine
-Hochspannungsisolation, vergrößerter Leiterabstand, Maßnahmen gegen Kriechströme
-Dicke Kupferleitung, Wärmeableitung über Aluminium/Kupfer-Substrat
-Bogen- und Hochspannungsfestes Design
9. Militär- und Luft- und Raumfahrt-PCB
-IPC-6012 Klasse 3 höchster Zuverlässigkeitsgrad
-PI-Polyimid oder spezielles hochtemperaturbeständiges Substrat
-ENEPIG-Palladium oder selektives dickes Hartgold
-Strahlenschutz, ultraweites Temperaturintervall von -55 °C bis +125 °C
-Strenge vollständige Prozessnachverfolgung, vollständige Prüfung, zerstörungsfreie Prüfung
