China Chaosheng Electronics | Leistungssystemmotor, 5G-Kommunikation, Radar, Antenne, Server-Hauptsteuerplatine PCB

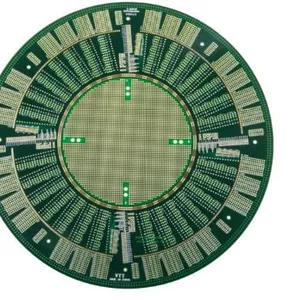

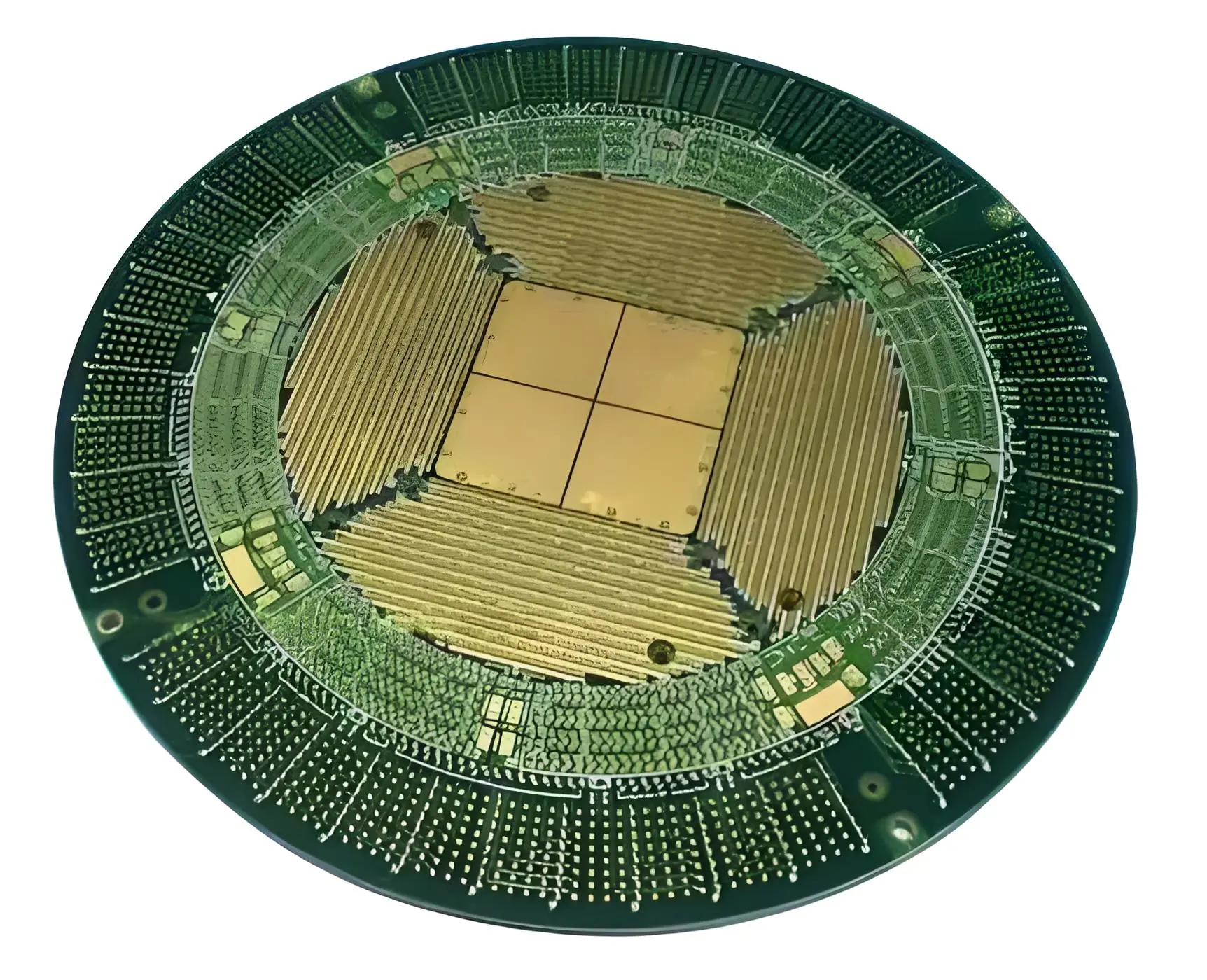

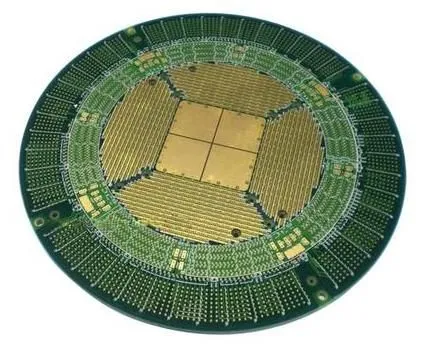

China Chaosheng Electronics | Leistungssystemmotor, 5G-Kommunikation, Radar, Antenne, Server-Hauptsteuerplatine PCB photo-1

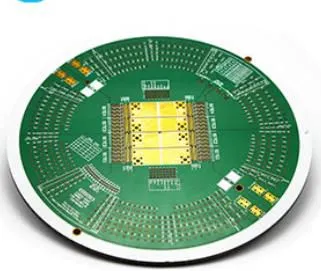

China Chaosheng Electronics | Leistungssystemmotor, 5G-Kommunikation, Radar, Antenne, Server-Hauptsteuerplatine PCB photo-2

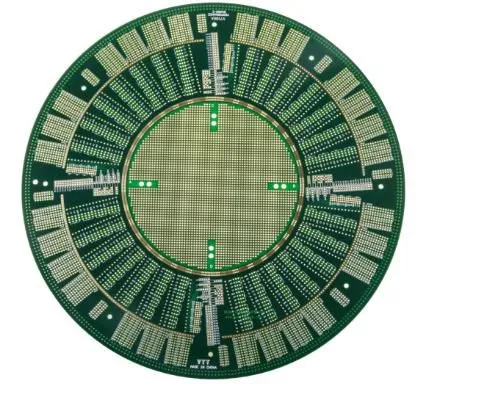

China Chaosheng Electronics | Leistungssystemmotor, 5G-Kommunikation, Radar, Antenne, Server-Hauptsteuerplatine PCB photo-3

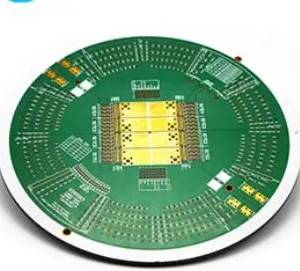

China Chaosheng Electronics | Leistungssystemmotor, 5G-Kommunikation, Radar, Antenne, Server-Hauptsteuerplatine PCB photo-4

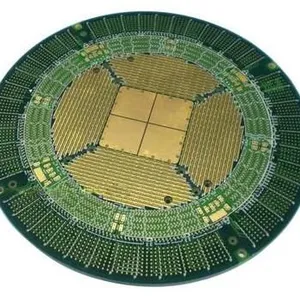

China Chaosheng Electronics | Leistungssystemmotor, 5G-Kommunikation, Radar, Antenne, Server-Hauptsteuerplatine PCB photo-5

Produkthighlights

5G-Kommunikationsplatine, Radar-RF-Mikrowellen-PCB, Hauptplatine für drahtlose Endgeräte, Industrielle Single-Board-Computer-Hauptplatine, Hochleistungs-Industriesteuerungs-PCB, Automatisierungssteuerungsplatine, Drohnen-Flugsteuerungs-PCB, Robotersteuerungsplatine, Hochfrequenz-niedrigverlustiges PCB, Platine mit dicken harten Goldfingern, HDI-PCB mit Blinden- und Versteckten Durchkontaktierungen. Ultra-große PCB, einlagige ultra-große PCB, zweilagige ultra-große PCB, mehrlagige ultra-große PCB, HDI ultra-große PCB, Ultra-große PCB, einlagige ultra-große PCB
Verhandelbar MOQ: 1 Blade (Preis verhandelbar abhängig von Auftragsvolumen und Individualisierung)
Technische Schlüsseldaten
Aktuellen Preis abrufen
Transport Package:
Vakuumverpackung+Karton+Umreifung
Specification:
150*102
Origin:
China Dong Guang
Zahlung & Versand
Zahlungsmethoden:
Versandhafen:
Huanggang Customs of China
Lieferdetails:
35 days
Transport Package Vakuumverpackung+Karton+Umreifung
Specification 150*102
Origin China Dong Guang

China Chaosheng Electronics | Leistungssystemmotor, 5G-Kommunikation, Radar, Antenne, Server-Hauptsteuerungsplatine PCB

Wenn Sie irgendwelche Bedürfnisse haben, zögern Sie nicht, sich mit China Chaosheng Electronics Company in Verbindung zu setzen. Bitte kontaktieren Sie uns wie folgt:

WhatsApp: +8613528819118

Skype live: pcb-fpcb88@163.com

E-Mail: sales@chaoshengpcb-fpc.com

Kontakt: Mank. Li

Automobil-Elektronik-PCB, Medizintechnik-Schaltplatine, Industriesteuerung-PCB, Luft- und Raumfahrt- und Militärgrad-PCB, Hochspannungsplatine für Ionenausrüstung, Hochgeschwindigkeits-Server-PCB, 5G-Kommunikationsschaltplatine, Radar-RF-Mikrowellen-PCB, Drahtlos-Terminal-Motherboard, Industrie-SBC-Mainboard, Hochleistungs-Industriesteuerung-PCB, Automatisierungssteuerungsplatine, Drohnen-Flugsteuerungs-PCB, Robotersteuerungsplatine, Hochfrequenz-Niedrigverlust-PCB, Dicke Harte-Goldfinger-Schaltplatine, HDI-Blind- und -Burieschaltungen-PCB,

Extra große PCB, einlagige extra große PCB, zweilagige extra große PCB, mehrlagige extra große PCB, HDI extra große PCB,

Extra große PCB, einlagige extra große PCB, zweilagige extra große PCB, mehrlagige extra große PCB, HDI extra große PCB, AI-Drohnen-Motherboard

, AI autonomes Fahr-PCB, AI-Rechenleistung-Server-PCB, AI-Rechenleistung-PCB, AI-Steuerungs-Motherboard-PCB, AI-Server-PCB, AI-Steuerungsplatine-PCB

1. Überblick über die Gesamtprozessfähigkeit

Kann für * * 2 - 80 Schichten * * Präzisionsschaltplatinen verwendet werden, einschließlich starren PCBs, FPC-Flexplatinen, Flexstarrenverbundenplatten, Hochfrequenz- und Hochgeschwindigkeitsplatinen, BT-Platten, Metallsubstraten (aluminiumbasiert/thermoelektrisch getrennt kupferbasiert), eingebetteten Widerständen und Kapazitäten, beliebigen HDI-Ordnungen, extra großen und -langen Platinen, Roll-to-Roll-FPC, mit Unterstützung der PCBA - SMT-Ein-Stop-Verarbeitung, mit * * IATF16949-Automobil, ISO13485-Medizin UL, Hochfrequenz-RF, Hochzuverlässigkeits-Server * * Prozesssystem.

2. Automobil-Elektronik-PCB (autonomes Fahren, Bordsteuerung, Radar, Karosserie, Batteriemanagement BMS)

Kernplatine

Hochgeschwindigkeits-FR-4, Niederverlust-Hochfrequenzmaterial, Metallwärmeleitungs-Substrat, BT-Platte, Hoch-Tg-halogenfreies Material

Wichtige technische Indikatoren

1. Schichten: 2 - 36 Schichten; Leiterbahnbreite und -abstand * * 35 μm * *; Mikrolöcher 0,075 mm Laserblindlöcher

2. Impedanzkontrolle: Differentiell 100 Ω ± 5%, Einzelend 50 Ω ± 8% (Hartindex für Millimeterwellenradar)

3. Kupferdicke: 0,5 - 8 OZ, BMS-Hochstrombereich kann 12 OZ dickes Kupfer erreichen, eingebettete Kupferstreifen

4. Oberflächenbehandlung: ENIG-Goldtauchprozess, ENEPIG-Nickel-Palladium-Gold (Priorität, Vibrationsbeständigkeit, Hoch- und Niedrigtemperaturbeständigkeit, kann mehrmals repariert werden), gewöhnliches Zinnspritzen ist für Autosicherheitskomponenten verboten

5. Zuverlässigkeitsprozess

- Temperaturzyklus: -40 °C ~ +125 °C, 1000 Mal ohne Delaminierung

- Salzsprühnebel 48 - 96h, CAF-Ionenumwanderungssuppression, Vibrationsbeständigkeit, geringe Verwerfung ≤ 0,3%

- IATF16949 Vollprozessnachverfolgbarkeit, AOI + AXI + elektrische Prüfung 100% Vollprüfung

Typische Produkte

77G/24G Millimeterwellenradarplatine, Laserscanner-Hauptsteuerungsplatine, Autonomes Fahr-Domänencontrollerplatine, Bordzentralsteuerung, BMS-Leistungsplatine, Bordantenne-PCB

3. Medizintechnik-PCB (Bildgebungsgeräte, Überwachung, Analysatoren, minimalinvasive chirurgische Instrumente)

Plattenauswahl

Hochzuverlässiges FR4, Nieder-Df-Hochfrequenzsubstrat, ultradünne Flexstarrenverbunden-FPC, Keramiksubstrat

Wichtige Prozesspunkte

1. Schichten: 2 - 40 Schichten; Feinleiterbahn 25 μm; Blind- und Burieschaltungen HDI

2. Geringe Ionenabscheidung, hohe Isolationsspannungsfestigkeit, CAF-Suppressionsprozess, um Leckageinterferenzen mit Präzisionssensoren zu verhindern

3. Oberflächenbehandlung: Goldtauchprozess/Nickel-Palladium-Gold, Golddicke von 0,05 - 0,2 μm, stabile Lötstellen, geeignet für mehrfache Hochtemperaturdesinfektionslötungen

4. Biokompatibler Prozesskontrolle, Reinheitsgrad der Produktionswerkstatt, kann die ISO13485-Systemanforderungen erfüllen

5. Genauere Impedanz, geeignet für Schwachsignalübertragung in Ultraschall- und MRT-Signalaufnahmeplatinen

Fertigproduktprüfung

Isolationsspannungsfestigkeitsprüfung, Hoch- und Niedrigtemperaturalterung, Impedanz-TDR-Vollstichprobe, 3D-AOI-optische Prüfung

Typische Anwendungen

Ultraschallbildgebungs-Motherboard, Monitorsteuerungsplatine, Endoskop-Flexstarrenverbundenplatine, Medizintechnikprüfgerät-Hauptsteuerungsplatine

4. 5G/Kommunikation, Antenne, Radar-RF-PCB-Technologie

Substrat

Rogers, Taikangni, Shengyi Hochfrequenz-Hochgeschwindigkeitsplatine, Hochfrequenz-Mischdruckstruktur, PTFE-Mischdruckplatte, ultradünne HDI, Antennenspezifische FPC-Flexplatine

RF-Wichtige Parameter

1. Die Dielektrizitätskonstante DK-Toleranz ist ± 0,05, und der Verlustfaktor Df ist extrem niedrig

2. Differentiell Impedanz ± 3% - 5%, Einzelend 50 Ω streng kontrolliert, Leiterbahnbreitenkompensation, Kupferfolienrauheitkontrolle

3. Laser-Mikrolöcher 0,08 - 0,15 mm, Reduzierung der Durchgangssignalleistungsverluste

4. Mehrlagige Hybridstruktur (Hochfrequenzschicht + gewöhnliche FR-4-Komposite), Kostenkontrolle bei gleichzeitiger Gewährleistung der RF-Leistung

5. Ultradünner Prozess für Antennenplatinen: Platinenstärke von 0,12 - 0,4 mm; Serienfertigungsfähigkeit für Roll-to-Roll-FPC-Antennen

6. Die Radarplatine hat eine mehrlagige Abschirmungsstruktur, mit einer inneren Erdungsabschirmungsschicht, um Übersprechen zu reduzieren und elektromagnetische Interferenzen zu verhindern

Anwendbare Produkte

5G-Basisstation-Motherboard, RF-Einheit RRU, Millimeterwellenradar, Satellitenkommunikationsplatine, eingebaute Antenne-PCB, Drahtlos-Terminal-RF-Platine

5. AI-Server, Rechenleistung-Steuerungsschaltplatine

Kerntechnologierichtung: Hohe Mehrlagigkeit, Ultrahochstrom, hohe Wärmeableitung, Hochdichteinterkonnektion HDI/Any Layer Blind- und Burieschaltungen beliebiger Ordnung

1. Schichten: 8 - 60 Schichten; Zwischenschichtausrichtgenauigkeit ± 25 μm

2. Hochstromstromversorgungsschema: 2 - 8 OZ dickes Kupfer, eingebettete Kupferblöcke, großflächige Stromversorgungsschicht, Spannungsabfallabweichung ≤ ± 5%

3. Hochdichte Verdrahtung: LDI-Laserabbildung, minimales L/S 25/25 μm

4. Wärmeableitungsprozess

- Hochdichte Wärmeleitungsstopfenlöcher (gefüllt mit Harz und Wärmeleitungs-Schlamm)

- Wärmeableitungs-Durchgangsloch-Array, vertikaler Wärmeleitkanal

- Optionales thermoelektrisch getrenntes Kupfersubstrat für Hochleistungstromversorgungsbereiche

5. Hochgeschwindigkeitssignal-Substrat: BT-Platte, Hochgeschwindigkeits-Niedrigverlust-Kupferkaschierte Platte, unterstützt Signalübertragung von 25 Gbps bis 112 Gbps

6. Oberflächentechnologie: ENEPIG-Nickel-Palladium-Gold, widersteht mehrfachen Reflow-Lötungen, geeignet für BGA und große Chip-Pakete

7. Backboard-Extra-Größenprozess: Die maximale Platinengröße ist * * 1000 * 560 mm * *, was die Anforderungen von Server-Backboards erfüllt

6. Unsere eigene einzigartige und differenzierte Technologie (mit universellen Vorteilen in mehreren Branchen)

1. * * Any level HDI cross blind buried hole Any Layer * *, geeignet für hochdichte Fahrzeuge, Server und medizinische Platinen

2. Einbettung von Widerständen, Kapazitäten, Kupfer * *, Reduzierung der Platinenfläche, Senkung von parasitären Parametern, Hochfrequenzrauschreduktion

3. Thermoelektrisch getrenntes Kupfer/Aluminium-Substrat * *, Hochleistung, Radarleistungsverstärker, Wärmeableitungslösung für Leistungsmodelle

4. Rigid Flex * *: 2 - 26 Schichten, geeignet für medizinische Sonden und klappbare Autobordantennen

5. * * Roll to roll R2R FPC * *, lange flexible Antennen, Leuchtstreifenmodule, Mikrosensoren

6. * * Extra lange und extra große PCBs * *, Lösung der Größenbeschränkungen von Server-Backboards und Industrie-Steuerungs-Großbildschirmplatinen

7. Vollständiger Produktionsprozess

Engineering-Datenüberprüfung → DFM-Herstellbarkeitsanalyse → Innenschichtgrafiken → AOI → Laminierung → Laser/mechanisches Bohren → Kupferbeschichtung → Außenschicht-LDI-Bildgebung → Ätzen → Lötstopplackzeichen → Oberflächenbehandlung → Außenrand → Flying-Pin/ICT-elektrische Prüfung → 3D-AOI → Zuverlässigkeitsprüfung → FQC-Versand, erweiterbarer SMT PCBA Ein-Stop-Service



Produkttags: Einlagige ultra-große Leiterplatte , Ultra-große Leiterplatte , HDI-Blind- und -Verdeckloch-Leiterplatte
