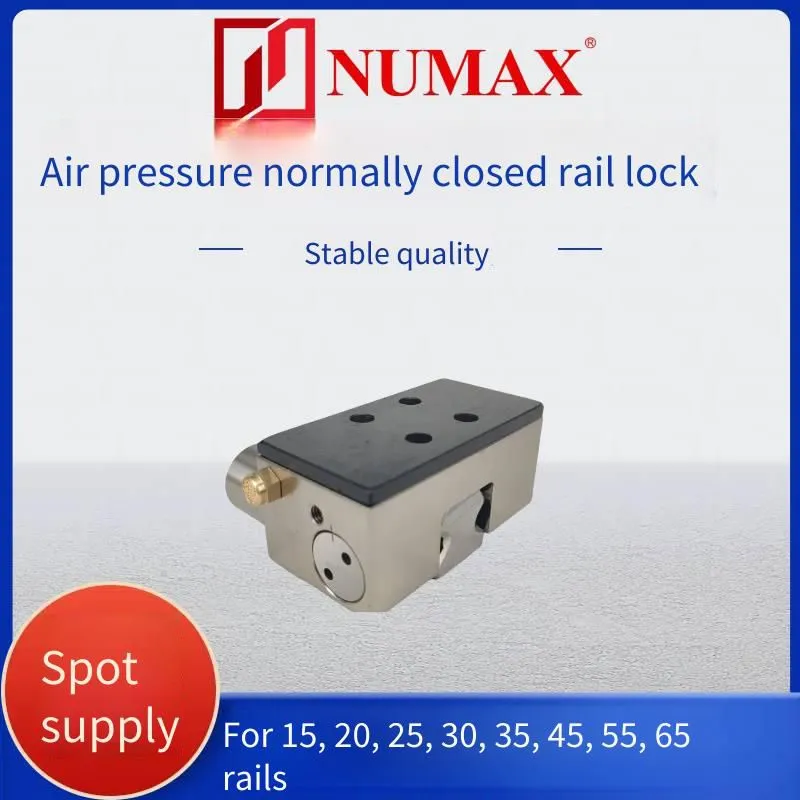

NUMAX Domestic Linear Rail Kuranba Normally Closed Brake Rail Clamping Mechanism MCPS30S, Терминологическое объяснение:
Линейный фиксатор рельса - это продукт, который напрямую фиксирует линейный рельс, линейный вал и т. д., чтобы остановить или удерживать положение слайд-таблицы. Он решает такие проблемы, как недостаточная жесткость при использовании общих приводных частей, таких как двигатель + шариковый винт и цилиндр, для удержания положения, и повышает производительность устройства.
Характеристики:
Материал корпуса: Эквивалент SCr415, химическое никелирование
Воздушный фильтр: Латунь
Контактная поверхность: Эквивалент SUJ2, без поверхностной обработки
Регулировочный болт: Эквивалент SUJ2, без поверхностной обработки
NUMAX Domestic Linear Rail Kuranba Normally Closed Brake Rail Clamping Mechanism MCPS30S, Особенности:
1. Используется для фиксации слайд-таблицы, позиционирования и предотвращения вибраций.
2. Это тип с нормально закрытым состоянием.
При подаче воздуха: Отпустить фиксацию.
При откачке воздуха: Закрепить линейный рельс с помощью усилия пружины.
3. Продукты с давлением открытия 0.3 МПа и 0.4 МПа стандартизированы.
4. Компактный дизайн.
5. Может быть легко встроен в существующую систему. Не требуются изменения в дизайне, такие как увеличение длины рельса или изменение размеров слайд-таблицы.
6. Также может быть использован на квадратных валах.
Способ установки:
1. Установить рельс Kuranba на рельс в состоянии отпущенной фиксации. Для типа с нормально закрытым состоянием выполнить около 10 открывающих и закрывающих действий с вставленным прокладкой при отгрузке, а затем установить рельс.
2. Временно закрепить рельс Kuranba и вспомогательную прокладку (при необходимости) на объекте, таком как слайд-таблица, которую нужно использовать. Пожалуйста, используйте винты с уровнем прочности 8.8 или выше и убедитесь, что длина зацепления больше номинального диаметра резьбы × 0.9.
3. После повторения действия фиксации/отпускания фиксации рельса около 10 раз, оставить его в состоянии фиксации.
4. В состоянии фиксации рельса затянуть монтажные винты с указанным моментом затяжки. Пожалуйста, обратитесь к странице каждого продукта для получения момента затяжки.
5. Для продуктов с уплотнительным кольцом затянуть болты фиксации уплотнительного кольца в временно закрепленном состоянии.
6. Убедиться, что рельс Kuranba не мешает защитному основанию и т. д.
Формы рельса Kuranba включают: форму, которую можно установить с радиального направления (сверху) вала рельса, и форму, которую нельзя установить с радиального направления (сверху) вала рельса. Пожалуйста, уточните форму с помощью CAD-данных.
Предостережения при установке:
1. Когда MCPS выходит из завода, между контактными поверхностями есть прокладки. Не удаляйте прокладки, кроме как во время установки. Если оставить его в состоянии удаления прокладок на длительное время, это может привести к неисправности MCPS.
2. Метод подключения для усиленного подключения:
(1). Снять воздушный фильтр.
(2). Установить трубное соединение, шланг и электромагнитный клапан.
(3) Начать подачу воздуха.
(4) Запустить электромагнитный клапан и проверить состояние открытия и закрытия Kulangba.

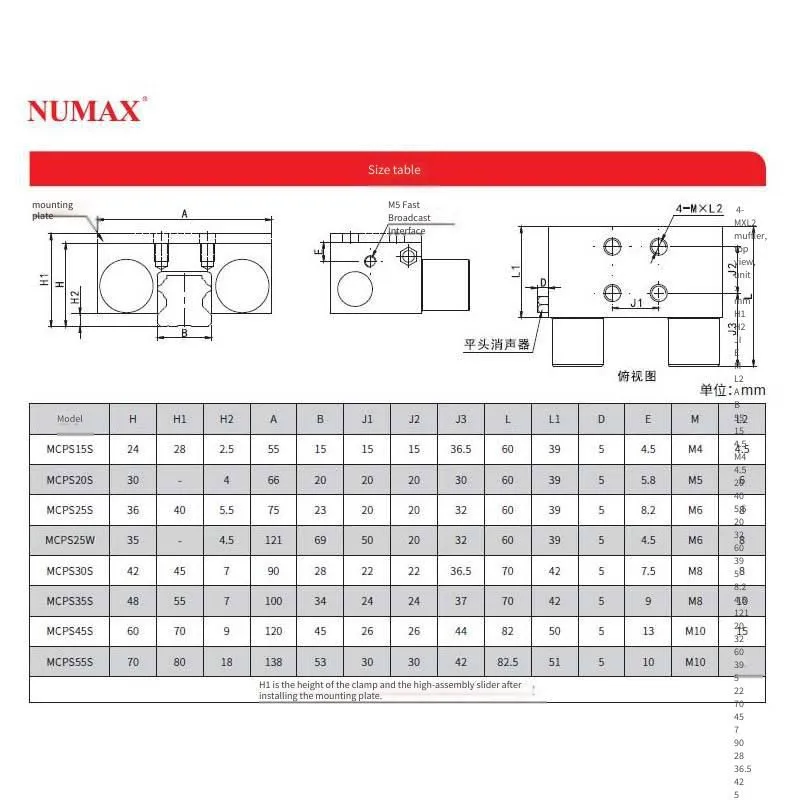

Установочные размеры:
