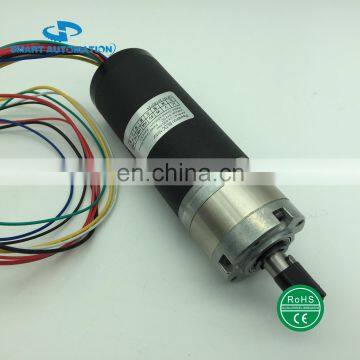

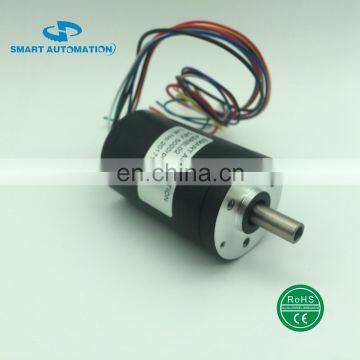

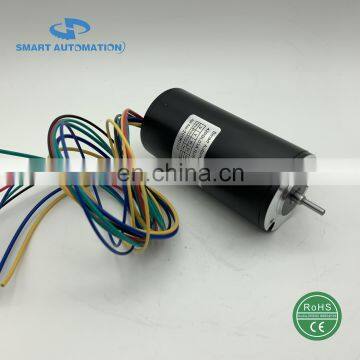

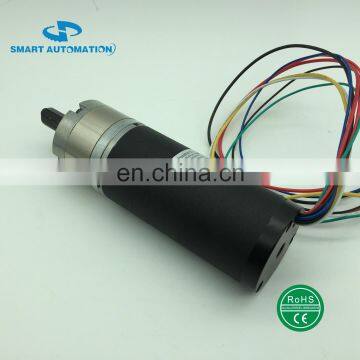

42BL Round Dc Brushless Motor 12vdc 24vdc 36vdc, Вариант с собранным драйвером, тормозом и энкодером

Параметр

Характеристика

Тип обмотки

Дельта

Угол Холла

120° (электрический угол)

Радиальный люфт вала

0.025мм

Радиальное люфт

0.02мм при 450г

Аксиальное люфт

0.08мм при 450г

Макс. радиальная сила

15Н на расстоянии 10мм от фланца

Макс. осевая сила

10Н

Класс изоляции

Класс В

Дielektrische Festigkeit (прочность изоляции)

500В постоянного тока в течение одной минуты

Изоляционное сопротивление

Минимум 100МΩ при 500В постоянного тока

Номер провода

Цвет провода

Размер провода

Функция

ОПИСАНИЕ

1

Красный

UL1007/26AWG

VCC

ПИТАНИЕ ДЛЯ ДАТЧИКОВ ХОЛЛА

2

Черный

GND

ЗЕМЛЕНИЕ ДЛЯ ДАТЧИКОВ ХОЛЛА

3

Желтый

ДАТЧИК ХОЛЛА А

4

Зеленый

Зал B

5

Синий

Зал C

6

Желтый

UL1007/22AWG

Фаза U

7

Зеленый

 Фаза V

8

Синий

 Фаза W

Модель

42RBL01A

42RBL02A

42RBL03A

42RBL04A

Количество фаз

3

Количество полюсов

8

Напряжение

В

24В (Вариант от 12В до 48В постоянного тока)

Частота вращения холостого хода

об/мин

5200

5200

5200

5200

Номинальный крутящий момент

Н·м

0.018

0.08

0.15

0.2

Номинальная частота вращения

об/мин

4000

4000

4000

4000

Номинальный ток

А

0.5

2

4.2

5.7

Номинальная мощность

Вт

7.6

33.5

62

85

Вес

Кг

0.25

0.4

0.7

0.8

Длина

мм

30

60

85

93
