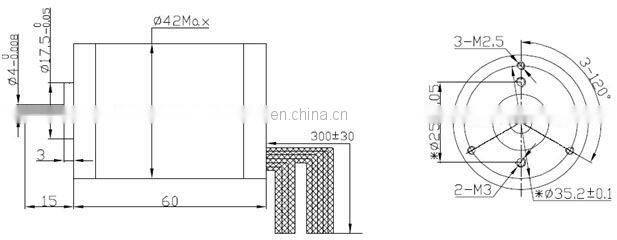

42RBL93 безщеточный постоянный двигатель, номинал 6300 об/мин, 76 Вт

Тип обмотки

Звезда

Угловой эффект Холла

Электрический угол 120 градусов

Радиальный биение вала

0.025 мм

Радиальный люфт

0.02 мм@450 г

Аксиальный люфт

0.08 мм@450 г

Макс. радиальная сила

15 Н @ 10 мм от фланца

Макс. осевая сила

10 Н

Класс изоляции

Класс В

Дielektrische Festigkeit

500 В DC в течение одной минуты

Изоляционное сопротивление

Минимум 100 МΩ, 500 В DC

Модель

42RBL30

42RBL60

42RBL85

42RBL93

Число полюсов

8

8

8

8

Число фаз

3

3

3

3

Номинальное напряжение     В DC

24

36

24

24

Рейтинговая скорость       об/мин

3500

4000

4000

6300

Постоянный крутящий момент при остановке мН.м

21.6

96

180

138

Рейтинговый крутящий момент       мН.м

18

80

150

115

Рейтинговая мощность       Вт

6.5

32

62

76

Максимальный крутящий момент       мН.м

60

240

450

500

Максимальный ток         А

1.5

5

7.5

10

Сопротивление между фазами омы

9.8

1.6

0.71

0.325

Индуктивность между фазами мГн

7.5

1.94

0.86

0.36

Постоянная крутящего момента     мНм/А

48.7

38.5

38.6

28.7

Момент инерции ротора         г.см

24

48

84

94

Длина тела         мм

30

60

85

93

Масса               кг

0.25

0.4

0.7

0.8
