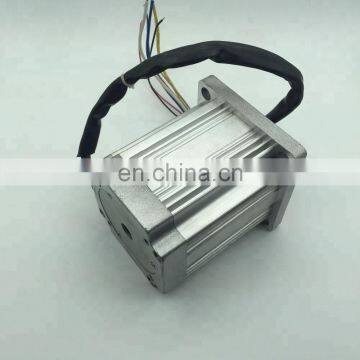

размер 80 мм 24 в BLDC-мотор IP54 IP56, номинальный 24 вольта 150 Вт 200 Вт 300 Вт

Параметр

Характеристика

Тип обмотки

Треугольная

Угол Холловского эффекта

120° (электрический угол)

Радиальный биение вала

0.025мм

Радиальный зазор

0.06мм при 450г

Аксиальный зазор

0.08мм при 450г

Максимальная радиальная сила

200Н на расстоянии 10мм от фланца

Максимальная осевая сила

60Н

Класс изоляции

Класс В

Дайлектрическая прочность

500В постоянного тока в течение одной минуты

Сопротивление изоляции

Не менее 100МОм при 500В постоянного тока

Номер провода

Цвет провода

Размер провода

Функция

ОПИСАНИЕ

1

Красный

UL1007/26AWG

VCC

Напряжение питания для датчиков Холла

2

Черный

GND

Земля для датчиков Холла

3

Синий

Датчик Холла A

4

Зеленый

Датчик Холла B

5

Белый

Датчик Холла C

6

Красный

UL1007/18AWG

Фаза U

7

Желтый

 Фаза V

8

Черный

 Фаза W

Модель

80BLS01A

80BLS02A

80BLS03A

80BLS04A

Число фаз

3

Число полюсов

8

Напряжение

В

24в (Вариант от 12в до 230в постоянного тока)

Скорость холостого хода

об/мин

4200

4200

4200

4200

Номинальный крутящий момент

Нм

0.3

0.65

1

1.3

Номинальная скорость

об/мин

3000

3000

3000

3000

Номинальный ток

А

6.5

12.5

18

20.5

Номинальная мощность

Вт

94

200

315

410

Масса

кг

1.6

2.2

3

3.8

Длина

мм

85

105

115

145
