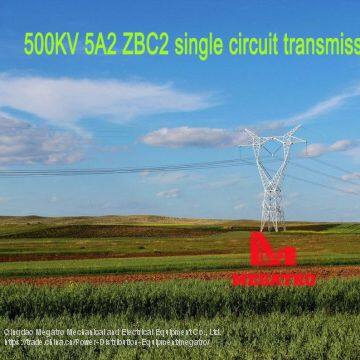

Эта фотография относится к нашей 500KV 5A2 ZBC2 одноцепной опорной башне электропередачи, она широко используется на нашем китайском рынке. Некоторые технические характеристики этой башни следующие: 1 климатические условия
Пункт |
Температура (℃) |
Скорость ветра (м/с) |
Толщина льда (мм) |
Максимальная температура |
40 |
0 |
0 |
Минимальная температура |
-30 |
0 |
0 |
Толщина льда |
-5 |
10 |
10 |
Базовая скорость ветра |
-5 |
29 |
0 |
Условия установки |
-15 |
10 |
0 |
Годовая температура |
10 |
0 |
0 |
Молниеносный перенапряжение |
15 |
10 |
0 |
Переходные перенапряжения |
5 |
16.2 |
0 |
Работы на токоведущем оборудовании |
15 |
10 |
0 |
Данные проектирования 2 башен
|
Башня тип |
Номинальное Высота диапазон (мм) |
Номинальная Высота (мм)
|
Горизонтальный расстояние (м) |
Вертикальный Размах (м)
|
Разрешенный Угол º |
Изолятор Тип
|
Горизонтальный Размах при угловом условии |
5A2 ZBC2 |
24-48 |
550 |
750 |
600 |
V-образный (длинный штанговый изолятор) |
/ |
|
490 |
750 |
600 |
|||||
Тип проводника: 4×LGL-400/35 |
OPGW: JLB-150 |
||||||
3. Оцененная масса опор и усилие на фундамент
|
Опора Тип |
Диапазон массы опоры (кг) |
Диапазон усилия на фундамент (кН) |
|||||
Tmax |
Tx |
Ty |
Nmax |
Nx |
NY |
||
5A2 ZBC2 |
12739-21531 |
601-677 |
80-89
|
65-68
|
763-894 |
96-109 |
79-86 |
4Вот проектная прочность стали для китайских башен
Стальной материал |
Прочность на растяжение, изгиб и сжатие (Н/мм2) |
Прочность на срез (Н/мм2) |
|
Марка |
Толщина или диаметр (мм) |
||
|
Q235 Сталь |
≤16 |
215 |
125 |
>16-40 |
205 |
120 |
|
>40-60 |
200 |
115 |
|
>60-100 |
190 |
110 |
|
|
Q345 Сталь |
≤16 |
310 |
180 |
>16-35 |
295 |
170 |
|
>35-50 |
265 |
155 |
|
>50-100 |
250 |
145 |
|
|
Q420 Сталь |
≤16 |
380 |
220 |
>16-35 |
360 |
210 |
|
>35-50 |
340 |
195 |
|
>50-100 |
325 |
185 |
|
|
Q460 Сталь |
≤16 |
415 |
240 |
>16-35 |
395 |
230 |
|
>35-50 |
380 |
220 |
|
>50-100 |
360 |
210 |
|
5 Вот расчетная прочность болтов наших китайских башенных конструкций
Пункт |
Класс |
Прочность на растяжение (Н/мм2) |
Прочность на срез (Н/мм2) |
|
Крепеж для башен |
4.8 |
200 |
170 |
5.8 |
240 |
210 |
|
6.8 |
300 |
240 |
|
8.8 |
400 |
300 |
|
|
Анкерные болты |
Q235 |
160 |
/ |
Сталь 35 по китайскому стандарту |
190 |
/ |
|
Сталь 45 по китайскому стандарту |
215 |
/ |
Примечание: приведенные выше технические данные являются только для информации наших клиентов. Мы можем проектировать каждый тип для наших зарубежных клиентов.
MEGATRO - это полнофункциональная инженерная компания, которая имеет мировую репутацию за выдающиеся достижения и инновации в системах передачи электроэнергии, трансформации, распределения и телекоммуникаций. Наша компания MEGATRO предоставляет и проектирует этот тип 500 КВ 5A2 ZBC2 одноцепная опорная башня электропередачи предназначена в основном для наших клиентов в Китае и за рубежом. С 2004 года компания MEGATRO сосредоточена главным образом на международном рынке и экспортировала много видов опорных конструкций для зарубежных клиентов. Компания MEGATRO занимается производством решетчатых опорных башен и конусообразных стальных опор для освещения, регулирования дорожного движения, связи и коммунальных нужд. MEGATRO была пионером в разработке опорных башен электропередачи, телекоммуникационных башен, подстанций и других стальных конструкций, а также была вanguard в области проектирования опорных башен электропередачи.
