Центр поддержкиMEGATRO 500 кВ 5E6 SZJC двойнопроводная угловая трансмиссионная башня для перехода через реку
Сопутствующие товары
-
MEGATRO 500 кВ 5E6 SJ1 двуцепная линия электропередачи башниUS$ 920 - 960MOQ: 1 Ton -
MEGATRO 500 кВ 5E7 SJ1 двойной цепной наклонный опорный вытяжной башни малого углаUS$ 920 - 960MOQ: 1 Ton
-
MEGATRO 500 КВ линия электропередачи 4400ZB1 горизонтальный анкерный опорный башняUS$ 920 - 960MOQ: 1 Ton
-
MEGATRO 500 КВ линия электропередачи 4400ZB3 горизонтальный анкерный опорный башняUS$ 920 - 960MOQ: 1 Ton
-
MEGATRO 500 КВ линия электропередачи 4400ZB4 горизонтальный анкерный опорный башняUS$ 920 - 960MOQ: 1 Ton

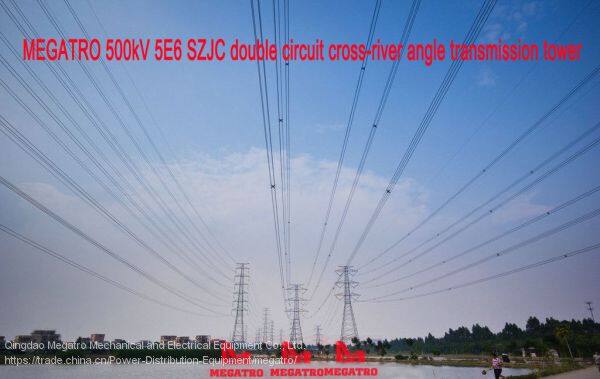

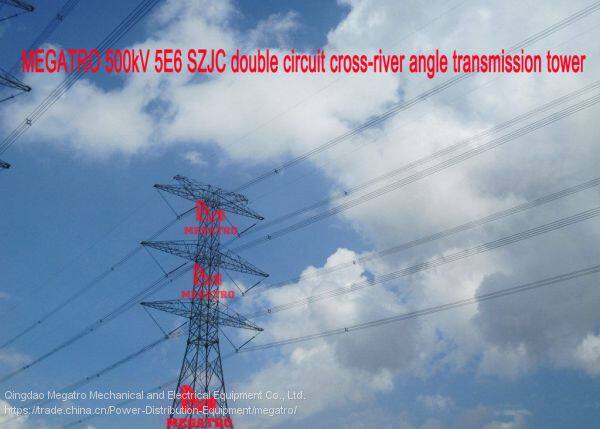

Эта фотография относится к нашей 500kV 5E6 SZJC двойной цепной угловой трансмиссионной башне для перехода через реку, она широко используется на нашем китайском рынке. Некоторые технические характеристики этой башни следующие:
1. Климатические условия
Пункт |
Температура (℃) |
Скорость ветра (м/с) |
Толщина льда (мм) |
Максимальная температура |
40 |
0 |
0 |
Минимальная температура |
-5 |
0 |
0
Толщина льда
---
---
---
Базовая скорость ветра
15
35
0
Условия установки
0
10
0
Годовая температура
15
0
0
Молния, перенапряжение
15
15
0
Переходное перенапряжение
15
20
0
Работы на токоведущем оборудовании
15
10
0
Данные конструкции 2 башен
|
Башня тип |
Номинальная высота диапазон (мм) |
Номинальная высота (мм)
|
Горизонтальный пролет (м) |
Вертикальный пролет (м)
|
Разрешенный угол º |
Изолятор Тип
|
Горизонтальный пролет при угловом условии |
5E6 SZJC |
30-42 |
36 |
450 |
650 |
3-10 |
Изолятор типа L |
/ |
42 |
425 |
900 |
0-20 |
||||
Тип проводника: 4×LGL-630/35 |
OPGW: JLB-150 |
||||||
3. Оцененная масса опоры и усилие на фундамент
|
Опора Тип |
Диапазон массы опоры (кг) |
Диапазон усилия на фундамент (кН) |
|||||
Tmax |
Tx |
Ty |
Nmax |
Nx |
NY |
||
5E6 SZJC |
72723-90382 |
2855-2973 |
364-387 |
343-362 |
3342-3572 |
431-459 |
394-421 |
MEGATRO - это полнофункциональная инженерная компания, которая имеет мировую репутацию за выдающиеся достижения и инновации в области передачи электроэнергии, трансформации, распределения и телекоммуникационных систем. Наша компания MEGATRO предлагает и проектирует этот тип 500kV 5E6 SZJC двойной цепной угловой передающий мостовой башня главным образом для наших клиентов из Китая и за рубежом. С 2004 года MEGATRO сосредоточена преимущественно на международном рынке и экспортировала многие виды конструкций для передачи электроэнергии зарубежным клиентам. MEGATRO производит решетчатые передающие башни и конические стальные опоры для освещения, контроля дорожного движения, коммуникаций и коммунальных нужд. MEGATRO была пионером в разработке передающих башен, телекоммуникационных башен, подстанций и других стальных конструкций, а также занимала лидирующие позиции в проектировании передающих башен.
Более 10 лет опыта и инноваций в области проектирования, разработки и строительства башен привели компанию MEGATRO к своей нынешней форме:
l Полноценный поставщик «под ключ», включая приобретение площадей, инженерные услуги, производство, полевые услуги (DAS), технические услуги, деятельность реселлера с добавленной стоимостью, а также мониторинг, техническое обслуживание и владение сетью
l Специализируется на разработке, поставке и строительстве беспроводных и проводных сетей, систем телекоммуникаций внутри зданий, а также энергетической инфраструктуры
l Единственный поставщик от проектирования до системной интеграции
l Высочайшее качество, зарегистрирован по стандарту ISO 9001
Наша полная линейка башен включает:
a. Самонесущий
b. Монополевые конструкции
c. Опоры с растяжными тросами
d. Локально спроектированные радарные башни
e. Радиовещательные башни
f. Передача электроэнергии
MEGATRO ведет внутренние проектировочные работы, специализируясь на производстве стальных конструкций для воздушных линий электропередачи и телекоммуникационных башен. Это включает расчет воздействия ветра и землетрясений, статический анализ, анализ напряжений методом конечных элементов и анализ усталости. Наш инженерный отдел гордится высококвалифицированными инженерами, знакомыми с международными нормами и стандартами. Работа осуществляется с широким использованием САЕ/КАД через крупную компьютерную сеть. Компьютерное оборудование и программное обеспечение для черчения связаны с оборудованием цеха с ЧПУ для загрузки информации, что исключает ошибки и экономит драгоценное производство время.
Кроме того, MEGATRO является одним из немногих производителей, которые собирают фасад 500 кВ 5E6 SZJC двухцепной угловой переходной опорный башня для перехода через реку. Это внимание к качеству может не быть самым дешевым способом производства, но оно гарантирует, что каждая башня соответствует нашим высоким стандартам качества. Кроме того, это помогает снизить стоимость монтажа на объекте в связи с несовместимостью сборочных узлов. После изготовления все 500 кВ 5E6 SZJC двухцепные угловые переходные опорные башни для перехода через реку доставляются в завод для цинкования для горячего цинкования. Башни проходят обработку в заводе с помощью щелочной очистки, травления и последующего флюсования. Эти строгие процедуры гарантируют долгие годы бесперебойной работы башен без необходимости в обслуживании. Все готовые поверхности должны быть ровными и свободными от трещин, заусенцев, комков и примесей.
