MEGATRO 500KV 5A2 JC1 натяжной опорный башня электропередачи

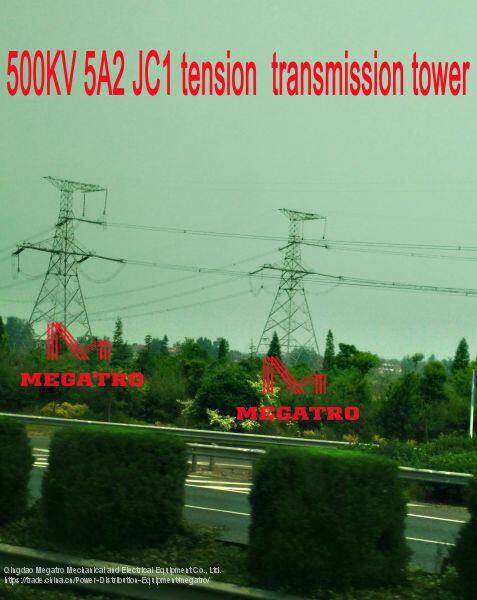

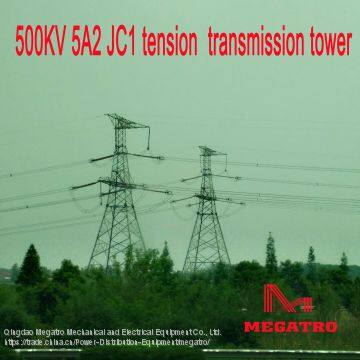

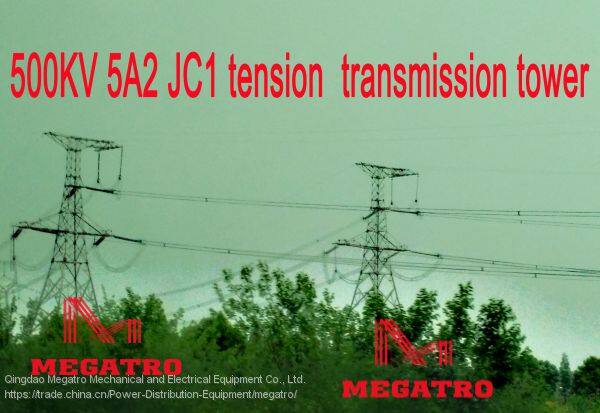

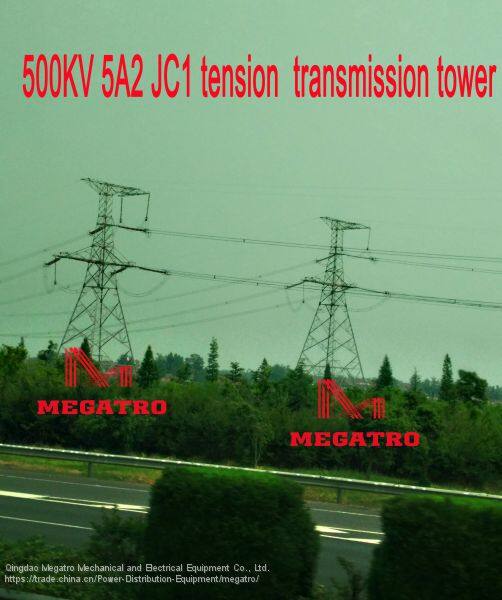

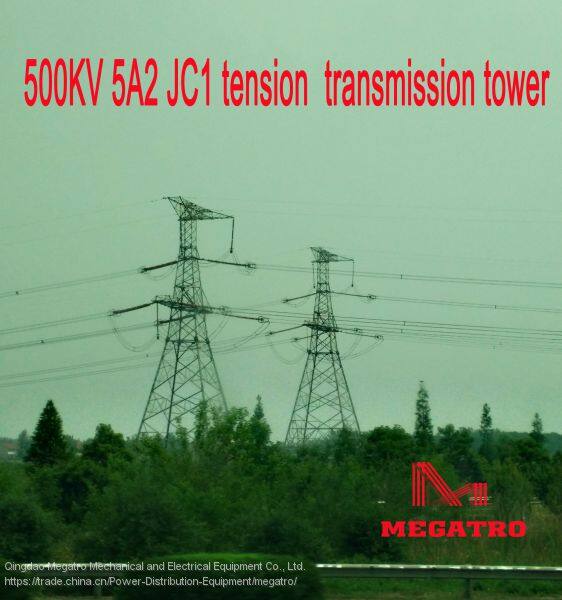

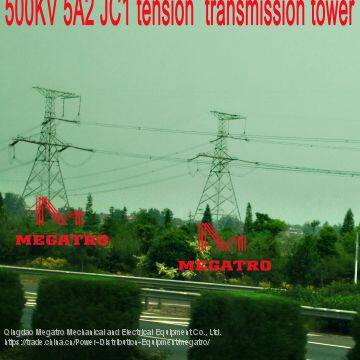

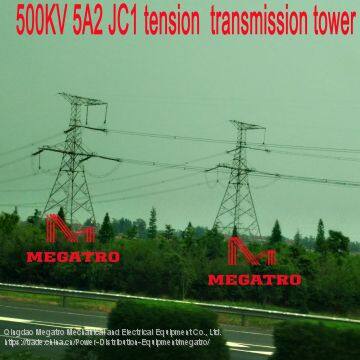

Это фото относится к нашей 500KV 5A2 JC1 натяжной опорной башне электропередачи. Проводники расположены горизонтально, с двойной защитной землей, а некоторые технические характеристики этой башни приведены ниже:
1. Климатические условия
Параметр |
Температура (℃) |
Скорость ветра (м/с) |
Толщина льда (мм) |
Максимальная температура |
40 |
0 |
0 |
Минимальная температура |
-20 |
0 |
0 |
Толщина льда |
-5 |
10 |
10 |
Основная скорость ветра |
-5 |
27 |
0 |
Условия установки |
-10 |
10 |
0 |
Годовая температура |
10 |
0 |
0 |
Молния, перенапряжение |
15 |
10 |
0 |
Переходный перенапряжение |
10 |
15 |
0 |
Работа на токоведущем оборудовании |
15 |
10 |
0 |
2 Данные по проектированию башен
|
Башня тип |
Номинальная Диапазон высоты (мм) |
Номинальная Высота (мм)
|
Горизонтальный расстояние (м) |
Вертикальный расстояние (м)
|
Угол º |
Тип изолятора
|
Горизонтальное расстояние при угловом положении |
5A2 JC1 |
21-30 |
30
|
450 |
800 |
0 -20 |
/ |
/ |
Тип проводника: 2×LGL-400/35 |
OPGW: JLB-150 |
||||||
3. Оцененная масса опор и усилие на фундамент
|
Опора Тип |
Диапазон массы опоры (кг) |
Диапазон усилия на фундамент (кН) |
|||||
Tmax |
Tx |
Ty |
Nmax |
Nx |
NY |
||
5A2 JC1 |
18438-23201 |
885-896 |
121-134 |
143-164 |
1205-1252 |
172-186 |
183-202 |
4 Вот расчетная прочность стали для китайских башен
Стальной материал |
Прочность на растяжение, изгиб и сжатие (Н/мм2) |
Прочность на срез (Н/мм2) |
|
Марка |
Толщина или диаметр (мм) |
||
|
Q235 Сталь |
≤16 |
215 |
125 |
>16-40 |
205 |
120 |
|
>40-60 |
200 |
115 |
|
>60-100 |
190 |
110 |
|
|
Q345 Сталь |
≤16 |
310 |
180 |
>16-35 |
295 |
170 |
|
>35-50 |
265 |
155 |
|
>50-100 |
250 |
145 |
|
|
Q420 Сталь |
≤16 |
380 |
220 |
>16-35 |
360 |
210 |
|
>35-50 |
340 |
195 |
|
>50-100 |
325 |
185 |
|
|
Q460 Сталь |
≤16 |
415 |
240 |
>16-35 |
395 |
230 |
|
>35-50 |
380 |
220 |
|
>50-100 |
360 |
210 |
|
5 Вот расчетная прочность болтов для китайских башен
Пункт |
Марка |
Прочность на сдавливание (Н/мм2) |
Прочность на срез (Н/мм2) |
|
Крепеж для башен |
4.8 |
200 |
170 |
5.8 |
240 |
210 |
|
6.8 |
300 |
240 |
|
8.8 |
400 |
300 |
|
|
Анкер болты |
Q235 |
160 |
/ |
Китайская сталь 35 |
190 |
/ |
|
Китайская сталь 45 |
215 |
/ |
Примечание: приведенные выше технические данные являются только для справки наших клиентов. Мы можем разработать каждый тип для наших зарубежных клиентов.
MEGATRO - это полноценная инженерная компания с мировым именем, известная за выдающиеся достижения и инновации в системах передачи электроэнергии, трансформации, распределения и телекоммуникаций. Наша MEGATRO предлагает и проектирует этот тип500 КВ 5А2 JC1 растягивающаяся опора электропередачи главным образом для наших зарубежных клиентов. С 2004 года компания MEGATRO сосредоточила свои усилия главным образом на международном рынке и экспортировала много видов конструкций электропередачи зарубежным клиентам. Компания MEGATRO производит решётчатые опоры электропередачи и конические стальные столбы для освещения, контроля дорожного движения, связи и коммунальных нужд. Компания MEGATRO была пионером в разработке опор электропередачи, телекоммуникационных опор, подстанций и других стальных конструкций, а также занимала лидирующие позиции в проектировании опор электропередачи.
