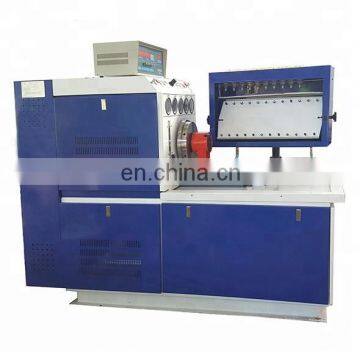

XBD-619S Fuel Injection Pump Test Stand for In-line Pump

XBD-619S fuel injection pump test stand for in-line pump

     CHAPTER ONE   SUMMARY

XBD serial Fuel Injection Pump Test Bench is the newest production which is designed by the company itself according to the requirements in the field of oil pump and oil nozzles .Main motor drive is equipped with the technique of changing frequency changing frequency changing rotational speed .measuring oil numbers ,the

Fuel temperature, air pressure , Length journey rotation angle and so on are all in the  manifestation way of digit , and the manifestation is clear . The most prominent feature of the test bench is that it has ten-archive rotate speed presetting and rotate speed presetting is fast and has high precision . Such a function saves much time and improves effiency.

XBD seria Fuel Injection Pump Test Bench includes XBD-7.5KW,XBD-11KW,XBD-15KW,XBD-18.5KW,XBD-22KW,XBD-30KW...

         CHAPTER TWO   FEATURES

Number one   Main motor drive is equipped with the technique of frequency converter  changing rotate speed . And changing rotate  speed is the range -4000 rpm to +4000 rpm.

Number two   Measuring oil and length Journey of principal axis rotate speed rotatary angle are all manifested  with digit.

Number three    The fuel temperature and air pressure aer displayed with 3-digit

Number four   Manual changing rotate speed and rotate speed are ten-archive presetting.

Number five     0 to 0.25 MPa air source output , air pump is built-in.

Number six      12V/24V power supply

Number seven   Main motor has the structure of cubic steel frame and the whole structure is compact and stable.

Number eight     The motor shell is spraied with static , which is beatiful.

Number nine      Gathering oil tank cold rotate towards the left or towards the right,

it can also be adjusted up to down.

Number  ten         Having emergency stop button .

Number  eleven      Having the protection functions of over voltage .low voltage over heat and over load etc.

Number  twelve     Ultra low noise.

Number  thirteen     Save energy.

           CHAPTER THREE   USES

3.1   Measurement of the mount of oil supply and the regnlarity of oil supply in  different cylinders at various rotation speed.

3.2   Measurement of the starting of oil supply and interval angle of oil supply .

3.3   Checking of  function governor.

3.4   Checking of the pressure compensators.

3.5   Checking of the working function of distributor pumps.

3.6   Checking of the electric magnetic valve of distributor pumps.

3.7   Checking of the mount of oil return of distributor pumps at various rotation speed.

3.8   Measurement of the internal pressure of the distributor pump body.

3.9   Checking of the sealing of the in-line injection pump body.

3.10  Checking of oil output pumps when self supply line of sucking oil is setted.

          CHAPTER FOUR  PARAMETERS

4.1   Rotational speed of principal axis:0 to 4000 RPM

4.2   quality of test cylinder at maximum:12

4.3   scope of the changing of principal axis rotation speed :±1 RPM

4.4   Frequency of the main motor : 11KW,15KW,18.5KW,22KW.

4.5   Frequency of drive engine of oil supply : 1.1KW

4.6   Height (from the center of principal axis to working

 table :125mm

4.7   Test oil number :0 to 1000 times    50 times per archive

4.8   Manifestion of air pressure and fuel temperature :3-digit

4.9   Manifestion of rotation speed ,length journey and rotation encode angle:

3-digit

4.10  Setting of fuel temperature :40

4.11  Air source pressure:0 to 0.25 MPa

4.12  The oil tank volume: ≥80 L

4.13  The mount of oil supply of oil pump ;≥10 L/M

4.14  Exact filter :5μ

4.15  Graduates: 150ML ,50ML

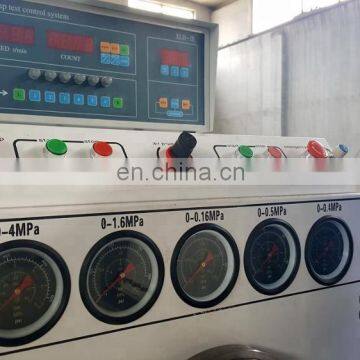

4.16  Oil pressure :0 to 0.6 MPa, 0 to 6MPa,0 to 0.16MPa,0 to 1.6MPa

4.17  Type of standard injector :ZS12SJ1

4.18  Cooling way : wind cold

4.19  Overal dimensions:1600×960×1750(mm)

4.20  Gross weight :980 KG

Package

The package is wooden case or plywood case, if you need, we can also pack the products according to your demands.
