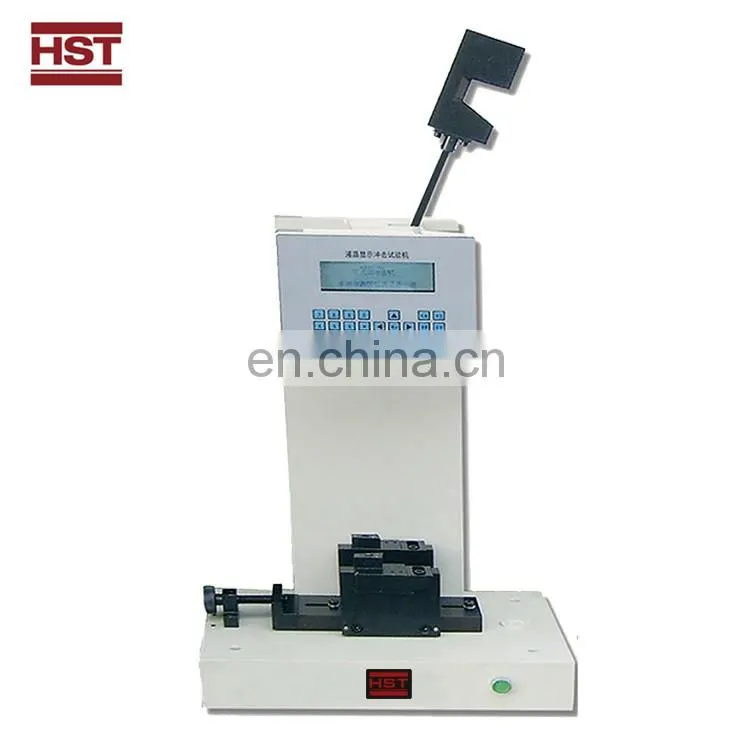

Impact Testers For Charpy And Izod Tests On Plastics

Digital Plastic impact tester

Application:

This machine is mainly used for impact toughness test of plastics, GFPA, FRP, ceramics, cast stone, plastic electrics, electrical insulating material and other non-mental materials. This machine is applicable to the Scientific research colleges and universities authority , Nonmetallic material factory. And other test labs and inspection department for testing.

This machine with wide range of impact energy.  Izod and charpy can be in common use. Simple structure, easy operation and high test accuracy.

Standard:

1. GB/T 1043-93  Hard plastics charpy imoact testing method
2. GB/T 1843-1996   Plastics izod impact testing method
3. JB/T 8761-1998    Plastics izod impact testing machine
4. JB/T 8762-1998    Plastics charpy impact testing machine
5. ISO 179-1993(E) Plastics-measuring of charpy impact strength

6. ISO 180-1993(E) Plastics--measuring of izod impact strength
7. GB/T 18743-2002  Thermoplastic plastic pipe for fluid delivery charpy impact test method

8. ASTM D256  Plastics anti izod impact testing method

Technical parameters:

A. Charpy impact:

1,Impact speed:2.9m/s and 3.8m/s

2,Pendulum energy:1J,2J, 4J,5J,7.5J,15J,25J,50J

3,Pendulum center to sample center distance:221mm,380mm

4,Rising angle of pendulum:160°

5,Pendulum movement:

               Pd1=0.5155N.m      Pd2=1.0311N.m

          Pd4=2.0622N.m      Pd5=2.5777N.m

          Pd7.5=3.8662N.m     Pd15=7.7324N.m

          Pd25=12.8888N.m     Pd50=25.777N.m

6,Jaw length:85mm

7,supporting distance:40mm,60mm,70mm,95mm

8,Supporting blade corner radius:R=1mm

9,Impact blade angle:30°

10,Impact cutting edge radius :R=2mm

11,Specimen type and supporting distance (mm)

B. Izod impact testing:

1,impact speed:3.5m/s ;

2,Pendulum energy:1J,2.75J,5.5J, 11J,22J

3,Rising angle of pendulum:160°;

4,Pendulum impact center to impact blade distance:322mm

5,Pendulum movement:

             Pd1=0.5155N.m      Pd2.75=1.4177N.m

             Pd5.5=2.8355N.m     Pd11=5.6711N.m

             Pd22=11.3419N.m

6,Impact blade to the plane of the jaw distance:22mm,

7,Blade corner radius:R=0.8mm

Plastic Impact Testing Equipment:
