 CCS Certificate Marine Remote Control Autopilot

Features:

Fluxgate heading sensor with high accuracy and stability.

 Automatic correction for local magnetic varation

 4.5 silver bright LCD display

 Off course alarm warns when vessel is not responding to autopilot control

 Navigate with designed route of GPS Navigator

 Timer can be used as an adjustable watch alarm

 Gyro compass input with Gyro converter unit

FUNCTIONS:

1 Auto mode

 Change course by panel dial knob

 Change course by fix or handheld remote (optional)

2 Standby mode

3 GPS Navigation mode

4 Follow UP mode

STEERING SYSTEM:

 Hydraulic or electro-mechanical

HEADING SENSOR:

5 Fluxgate heading sensor (standard)

6 Gyro compass thru gyro converter (optional)

NAV SENSOR:

 GPS Navigator: NMEA0183,APA,APB (baud rate: 4800)

 Heading Input: NMEA0183,HDT,HDG or HDM (baud rate: 4800)

ADJUSTMENT OF PARAMETERS:

 Weather, Rudder and Counter Rudder from control menu

 Trim, Rudder Ratio and Rudder Limit from function menu

ALARM:

7 Off course alarm : 1 ~ 180 degree adjustable

8 Watch alarm : 1 ~ 60 adjustable watch alarm. Will trigger external alarm if not reset within 60 sec

9 NMEA data alarm : Trigger when lost of NMEA data from GPS Navigator in GPS

POWER SUPPLY:

 12V or 24VDC , standby 0.4A, Auto mode 1.0A for control unit only

EQUIPMENT LIST:

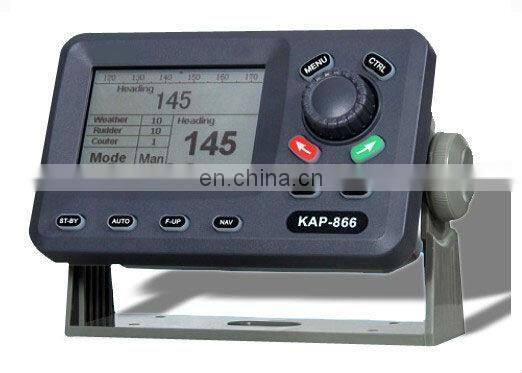

 KAP-866 control unit

 Rudder Feedback unit KRF-36

 Fluxgate heading sensor KFG-25

 Standard accessories

 Standard installation kit

 Operator manual
