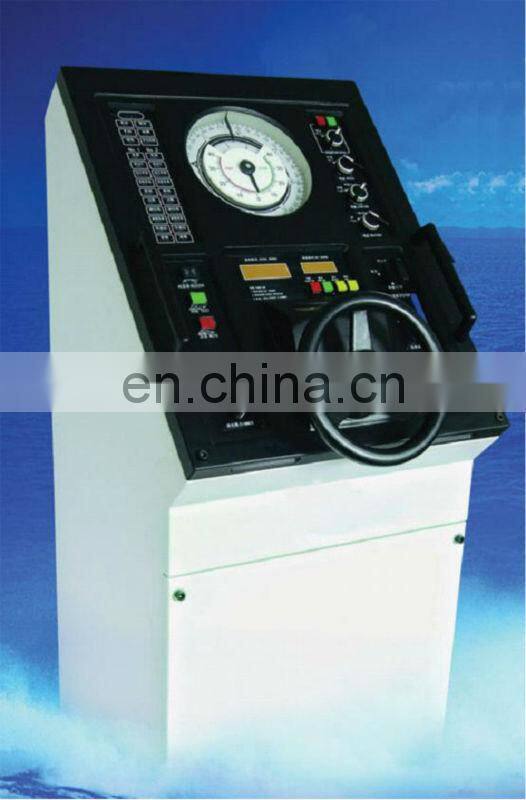

CCS RC Electric Autopilot System

CCS RC Electric Autopilot System

Application:

HLD course adaptive steering apparatus can be widely used in large,

medium and small ship hydraulic steering gear control system, which can realize the

ship course automatic control.

Features:

1. With full digital design, system scalability and maintainability is strong

2. Control system is composed of high reliability of industrial computer,

big screen touch LCD display component.

3. Operation was used by the video menu mode, the operation is convenient, intuitive

4. The product conforms to the IEC60945, IEC61162, ISO11671 norms, with CCS certificate

Main technical parameters:

Course stability: Calm waters not greater than 1 ºcourse

Track stability: Speed ≥ 6 kn, 4 level under the sea, track stability is not more than 0.2 n.mile

Steering mode: automatic, following-up, simpleness, remote

Adjust control parameters: Ship KT parameters, weather, sea situation, speed, loading

Input signal: Electric compass, magnetic compass, GPS, log, electronic chart

Output control: Electromagnetic valve or torque motor

Output signal: Conform to the standard of IEC61162 VDR interface information

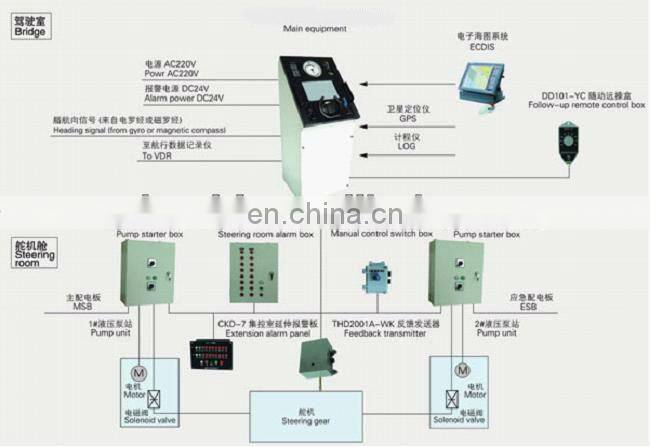

System supporting plan
