Best High Quality Boat AIS/GPS

PLOTTER CHARACTERISTICS

 Waypoints/icons

15,000 waypoints with name, symbol, 10 proximity waypoint

Routes

waypoint up to 200 points each, plus MOB and Track

Navigation or Goto ,Track modes

Tracks

30,000 point automatic track log; 15 saved track

 (up to 2000 track points each) let you retrace your path in both directions

Alarms

XTE, Anchor drag, arrival, speed, voltage, proximity waypoint and time,
AIS alarm.

Pallete

Normal,Daylight exposed to sunlight,Night in dark environment,

NOAA paper chart colors

Tides

Tide data

Projection

Mercator projection

Position format

Latitude/Longitude

Base map

Built-in K-Chart

External Map

SD Cards slot for C-Map MAX

User data storage

Internal backup of user settings, or external SD-card

Plot Interval

1s to 99h or 0.01 nm to 9.99nm

Plotting scales

0.01nm to 1,000nm

Nav Data

Inputs:
$–DBT, $–DPT, $–GGA, $–GLL,$–GSA, $–GSV,
$–HDG,$–HDM,$–HDT,$–MTW, $–RMB,$–RMC,
$–VTG, $–ZDA, $–VWR,$–VWT,$–MWD, $–VPW
Outputs:
$–AAM, $–APB, $–BOD,$–BWC,$–GGA, $–GLL,
$–RMB,$–RMC,$–VTG, $–XTE, $–ZDA
Outputs for autopilot:
$–AAM, $–APB, $–BOD,$–VTG

Perspective View

On/off

POWER SUPPLY

10.5 to 35VDC, current drain <500mA at 12V

PHYSICAL

Size

290mm(H)X195.5mm(W)X99.5mm(D)

Weight

2.43kg

Display

8.0-inches Color TFT day-view LCD 800 X 600 pixels

Waterproofing

Display unit: IPX5,Antenna unit: IPX6

Temperature range

Display unit: -15℃ to +55℃,Antenna unit: -25℃ to +70℃

GPS RECEIVER CHARACTERISTICS

Receiver

50 parallel channel GPS receiver continuously Tracks and

uses up to 50,satellites to compute and update your position

Acquisition times

Cold start: 27 seconds average,Warm start: 27 seconds average,

Hot start: 1 seconds average

Update rate

1/second,continuous

Accuracy

Position: 2.5 meters(95%) without S/A,Velocity: 0.1 Meter/sec

 without S/A,Time: ±100ns synchronized to GPS time

Dynamics

Altitude: 50,000m Max,Velocity: 500 m/s,Acceleration: 4g Max

Datum

WGS 84 & Others

Interfaces

NMEA 0183 input and output,RS232 and RS422 output

Antenna

KA-07

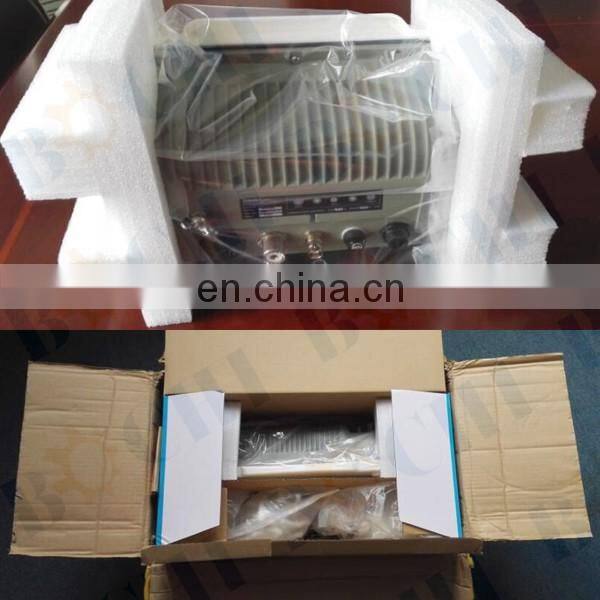

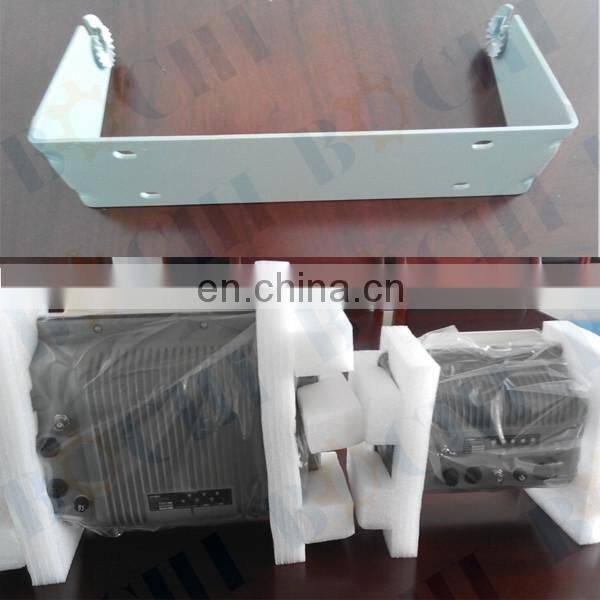

EQUIPMENT LIST

Standard

Display unit,Antenna unit with 10m cable,Operator manual,

Installation materials and standard spare parts

AIS CHARACTERISTICS

Transmitter x 1

(For KP-8299A ONLY)

Receiver x 2

(one time shared between AIS/DSC)

Frequency

156.025 to 162.025 MHz in 25KHz steps

Output power

2 watts typical(For KP-6299A only)

Channel bandwidth

25KHz

Channel step

25KHz

Modulation modes

5KHz GMSK (AIS,TX AND RX),  25KHz AFSK (DSC,RX only)

Bit rate

9600 b/s +- 50 ppm (GMSK),,1200 b/s +- 30 ppm (FSK)

RX sensitivity

Sensitivity – 107dBm 25Khz,Message error rate less than: 2%,Co-channel 10dB,IMD 62dB,Blocking 84dB
