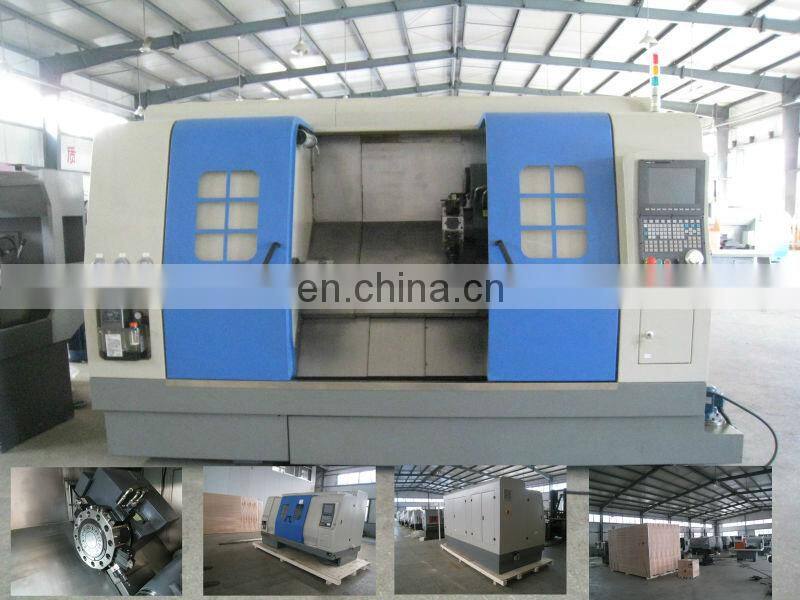

CNC450A China full function horizontal slant bed cnc multitasking twin spindle lathe

No.

Item

Unit

Technical parameters

CNC450A

1

Maximum turning diameter on lathe’ body

mm

450

2

Maximum workpiece length

mm

750/1000/1500

3

Maximum turning diameter

mm

400

4

Spindle nose type and code

mm

A8

5

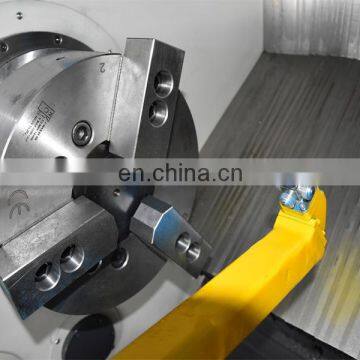

Hydraulic chuck

mm

250/160

6

Front spindle bore taper

1:20

7

Spindle bore

mm

60

8

Maximum load-bearing chucked components

kg

60

9

2 - servo spindle motor speed

mm/min

0-4000

10

Rapid traverse X / Z

mm/min

40000

11

CS1; CS2 main servo motor power

kW

11

12

X servo motor maximum torque

N.m

10

13

Z, Y servo motor maximum torque

N.m

15

14

Power Specifications

v

380±10%. 50Hz±1Hz

15

Carrier transfer time (one station)

s

1.6(Horizontal 12)

16

Carrier transfer repeat positioning accuracy

0.005"

17

X-axis travel

mm

300

18

Z-axis travel

mm

1100/1350/1850

19

B-axis(sub-spindle) travel

mm

1400/1650/2150

21

Biaxial dynamic docking concentricity

mm

0.005

22

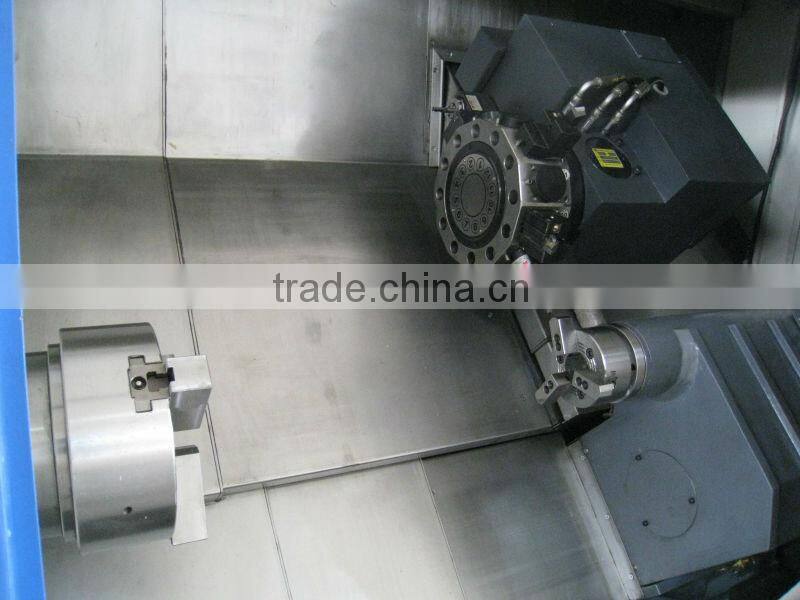

Hydraulic servo turret form

Horizontal 12-station power turret

23

Knife handle size

mm

25*25

24

Net weight

kg

5500/6500/8500

25

Size(L×W×H)

mm

2700/2800/3000*1600*1950
