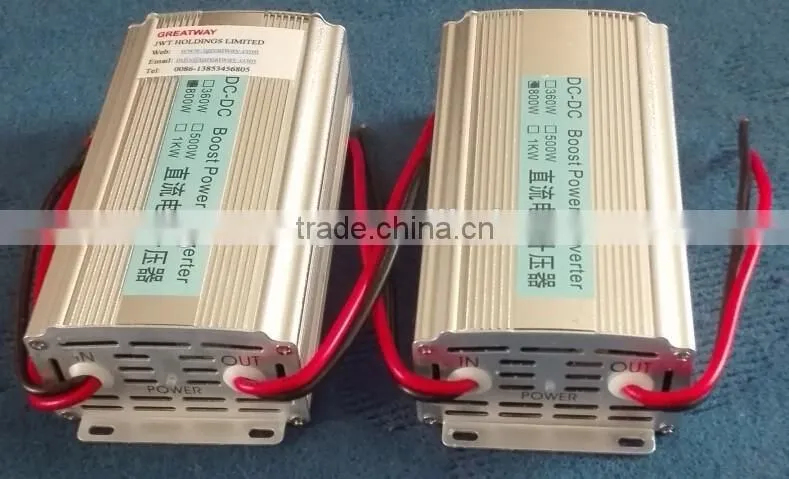

12v to 13.8v 12a 150w isolated boost dc to dc power converter

DC -DC Boost converter Spec. is as follows

12v to 24v,5A                               12V TO 48V,2A                       24V TO 48V,10A

12V to 24v,10A                            12V TO48 V,5A                       24V TO 48V,20A

12V to 24V,15A                            12V TO 48V,10A                24V TO 48V,30A

12V TO 24V,20A                           12V TO 36V 10A

12V TO 24V,25A                            12V TO 36A  5A

12V TO 24V,30A

The  isolated DCDC Converter /power supplyis specifically for car audio and video products to create, eliminate moire due to engine car LCD, motor vehicle noise such as pin 18, but also to eliminate car radio, car Haeundae, car radio, CD, DVD, MP3, common ground noise multimedia player hard disk player, amplifier, subwoofer, and so on.

the technical parameters

Input voltage: DC9V-36V

Output voltage: DC13.8V (adjust the output voltage according to customer requirements to )

Output Current (Max): 12A

corresponding power: 150W

 output voltage ripple factor: <0.5%

 quiescent current: <20mA

Conversion efficiency:> 85%

Maximum operating temperature: 80

Dimensions: 140 × 70 × 45mm

the function:

 protection: circuit failure caused what  the output voltage is too high, the system will stop the voltage output.

 overcurrent protection: when the external load is too large, causing the output current is greater than 15A, the system will automatically limit the output current of 15A, guarantee stable power supply.

Wiring instructions:

Input: Red line: positive wire, black wire: negative

   Output: yellow line: positive, Black: negative
