GMC2060u CNC Gantry-type Five-face Machining Center

Specification

UNIT

 GMC2060u

X travel

MM

6300

Y travel

MM

2500

Z travel

MM

1100

Table size(L×W)

MM

6000×2000

Max. load of table

KG

20000

Number/Width/Distance of T slot

QTY/MM/MM

9/28H8/225

Gantry effective width

MM

2600

Max. gantry passing height

MM

1650 Universal milling head is in the side position

1150 Milling head vertical is in the above position

Distance from spindle nose to worktable surface

MM

150-1250

Distance from horizontal spindle axis to worktable surface

MM

180-1280

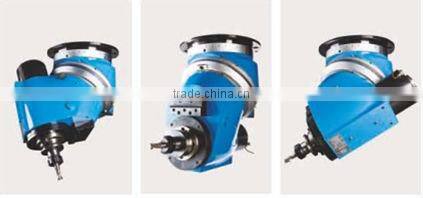

45°Universal milling head(A axis and C axis)

Dividing range

Deg

A ±180°,C ±360°

Min. Dividing interval

Deg

2.5

Positioning accuracy

Sec.

15

Repeat positioning accuracy

Sec.

5

Spindle taper(V/H)

BT50

Main motor power

KW

18.5/22

Spindle speed

R/MIN

30-3000

Spindle rated torque

N.M

235

Max. SPindle torque

N.M

280

Feed speed(X,Y,Z)

MM/MIN

1-4000/1-2000

Rapid feed speed(X,Y,Z)

MM/MIN

12000/8000

Positioning accuracy(X,Y,Z)

MM

0.04/0.032/0.025

Repeat positioning accuracy

MM

0.018/0.014/0.012

Overall dimension

MM

16000×7500×5600

Machine weight

KG

58000
