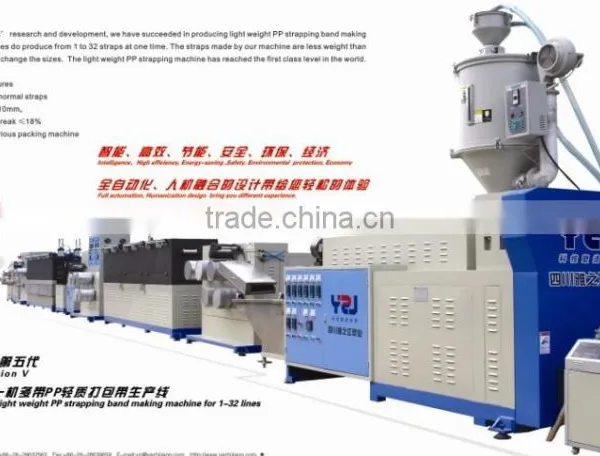

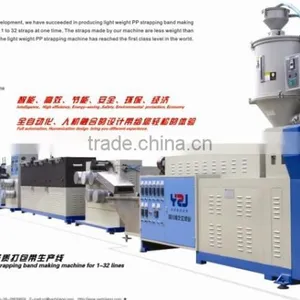

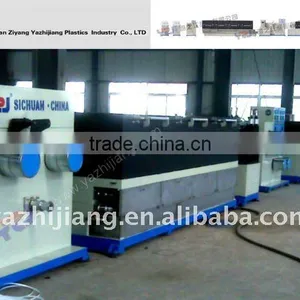

pp straps extrusion line

  Intelligent pp straps making machine

1 line

           2 lines

            3 lines

           4 lines

Model No.

YZJPP[LQD1-V]

YZJPP[LQD2-V]

YZJPP[LQD3-V]

YZJPP[LQD4-V]

Material

 PP

PP

PP

PP

Number of straps

1

2

3

4

Width / Thickness (mm)

5-19/0.4-1.2

5-19/0.4-1.2

5-19/0.4-1.2

5-19/0.4-1.2

Extrusion capacity (KG/24H)

1200

2000

3000

4000

Extruder

Screw material (CrMoAL)

38

38

38

38

Barrel diameter(mm)

65

80

90

100

Hard tooth-faced reductor ZLYJ

173

200

225

250

Variable speed motor/inverter (kw)

18.5/18.5

22/22

30/30

45/45

Automatic feeder

Automatic

Automatic

Automatic

Automatic

Automatic drier (kg)

100

150

200

400

Stainless steel water tank (mm)

1400x5200x600

1635x860x600

1635x920x650

2000x1000x650

 1st Stretching Unit

5 Rollers' size (mm)

Ø156x120

Ø268x240

Ø293x280

Ø293x340

Variable speed motor/inverter (kw)

3

3

4

4

Rang of speed (m/min)

0~30

0~30

0~30

0~30

stretching Oven Unit

Stretching oven (mm)

 4200x850x1530

 4200x850x1530

 4200x900x1530

 5200x1000x1680

Heating method

Regenration air

Regenration air

Regenration air

Regenration air

Blower (kw)

1.1

1.1

1.5

2.2

2nd Stretching Unit

5 Rollers' size (mm)

 Ø200x120

 Ø268x240

 Ø293x280

 Ø293x340

Variable speed motor/inverter (kw)

7.5

5.5

7.5

11

Rang of speed (m/min)

0~280

0~280

0~280

0~280

Embossing Unit

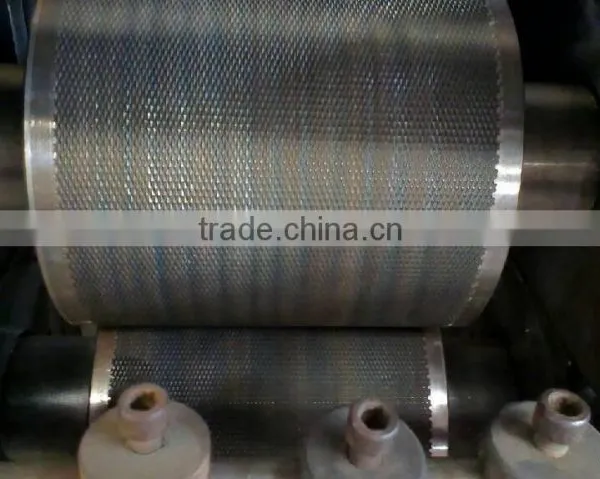

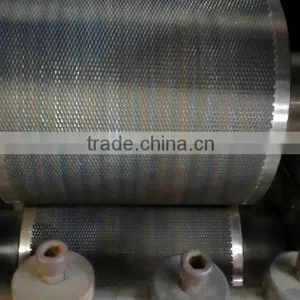

Laser embossing roller

Ø156x120

2- Ø156x60

3- Ø156x60

4- Ø156x60

Variable speed motor/inverter (kw)

/

3

2.2 x 3 sets

3 x 2 sets

Embossing adjustment method

Pneumatic

Pneumatic

Pneumatic

Pneumatic

Range of speed

0~280

0~280

0~280

0~280

Bording oven Unit

Bording oven (mm)

4200x750x1530

4200x750x1530

4200x800x1530

5200x900x1680

Remove water device (w)

180x1

370x1

370x2

370x2

Stainless steel water tank (mm)

4000

4000

4000

5000

3rd Stretching Unit

2 Rollers' size (mm)

Ø200x160

Ø268x240

Ø293x280

Ø293x340

Variable speed motor/inverter (kw)

2.2x1

2.2x2

4x1

5.5x1

Range of speed (m/min)

0~280

0~280

0~280

0~280

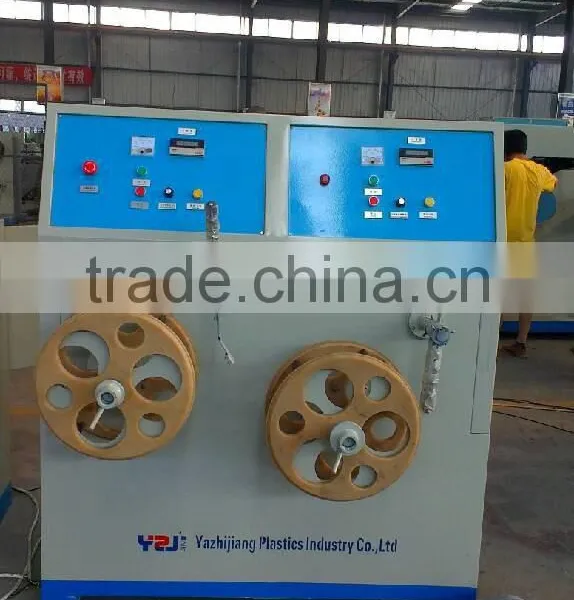

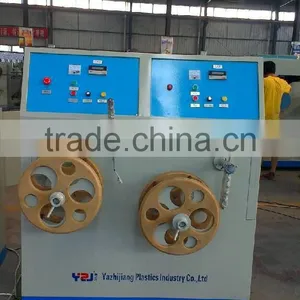

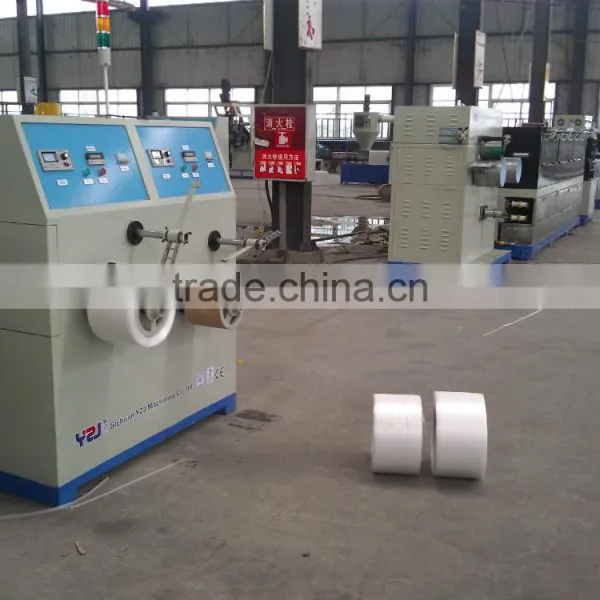

Winding Machine

Torque motor

5N·m(4 pole)

5N·m(4 pole)

5N·m(4 pole)

5N·m(4 pole)

QTY of torque motor (set)

2

4

6

8

QTY of rewinding roller (set)

2

4

6

8

Metering device (set)

2

4

6

8
