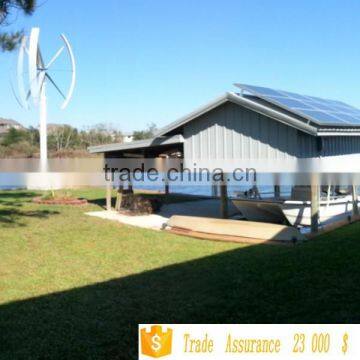

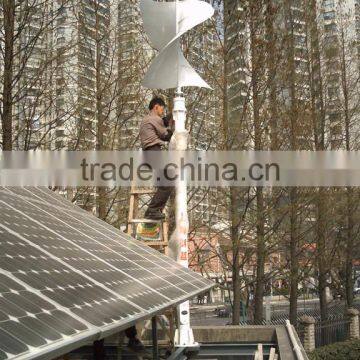

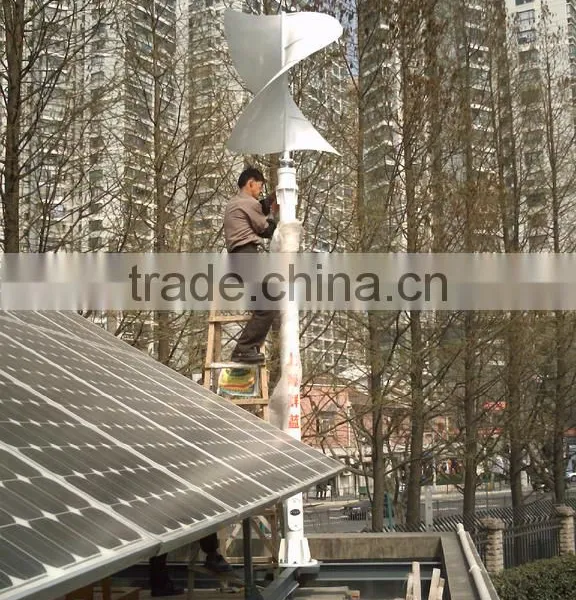

10kw power wind turbine&solar panels hybrid home solar systems project

 Model:BF-H-2K

Generator Type:Direct drive permanent magnet VAWT, 3 phase AC

residential vertical wind generatorPower(w):2000

Rated wind speed(m/s):9-11

Rotor diameter(m):2

Start-up wind speed(m/s):3

Height of blade(m):2.6

Range of working wind speed(m/s):3-25

Material of blades and numbers:Glass Fiber Reinforced Plastic/5

Survival wind speed(m/s):50

Rated rotor speed(m/s):200r/min

Output Voltage:AC48V

Speed regulation method:Electromagnetic control

Stop method:Electromagnetic brake

Wind energy utilized coeffeicent:30%-40%

Sweep wind area:3.14sq.m

Range of working temperature:-45 -60 centigrade

Suggested supporting battery:4pcs12v100ah

Tower type and height:Guy cable tower/8m

Material introduction:

wind turbine blades: We utilize high strength glass fibre reinforced plastic and epoxy resin to make blades.The wind rotor operate well(stably and quietly).This kind of new aerofoil is elaborately designed by aerodynamic and hydromechanical specialists(experts).It start-up wind speed(or cut-in wind speed)is very low,and the wind energy (rotor power)coefficient is very high.

Generator:It is made up of the superior high strength permanent magnetic material. The volume is small and the weight is light, the generating electricity coefficient is high.The generator specialist(expert) use special electromagnetic technology to make the generator have extremely low start-up drag torque, which can make sure the VAWT start-up in the gentle breeze.The generating electricity coefficient, start-up performance and overspeed overload capacity of generator are all in leading position in this field.

Blade:

 Generators:

 Middle Connectors:
