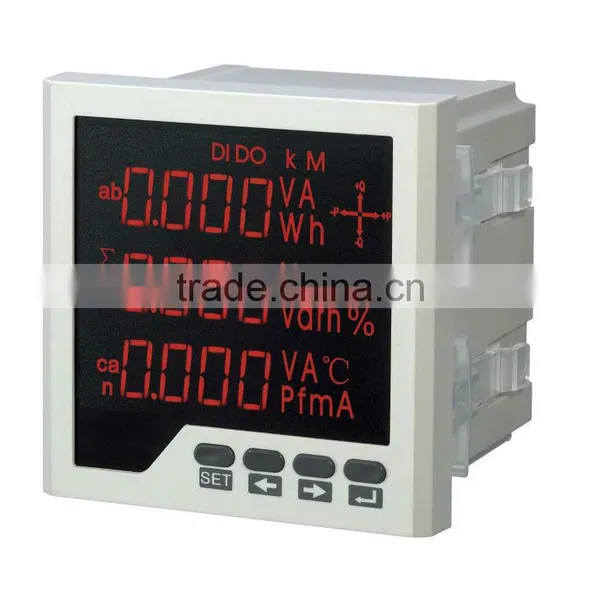

2014 newest three lines LED flexo electrical power meter

PERFORMANCE CHARACTERISTICS

1. High precision measurement of three phase active and reactive power

2. Provide the digital tube display, local data query

3. Programmable voltage and current ratio

4. Support for RS-485 communication, Modbus-RTU protocol

5. Support for switching input, output, analog quantity transmitting output

6. Auxiliary power supply: CDC 80V-270V, AC220V, AC380V, AC100V, DC48V, DC24V

7. A variety of shapes, to meet the different requirements of the cabinet body electric circuit

TECHNICAL INDEX

1. Accuracy of measurement:active power 1.0; Reactive power 2.0

2. Signal input: Connection mode of three phase four wire and three phase three wire

3. Rated voltage of AC57.7V,AC100V,AC220V,AC380V

    Rated current of AC1A, AC5A

    Over load:voltage of 1.2 times( Continued ), times / second ( instantaneous )

    Current of 1.2 times( Continued ), 10times / 5second ( instantaneous )

    Power <1VA/ phase   current <0.4VA/phase

    Impedance:voltage>300KΩ  current <20mΩ

    Frequency: 45-65Hz

3. Auxiliary power supply:  Working range of ACDC   80V-270V,AC220V,AC380V,AC100V,DC48V,DC24V

    Power consumption:<4VA

4. Function module:Communication interface 1 way RS-485 communication, Modbus-RTU protocol

    Baud rate: 1200~9600bps, the default 2400bps

    Switch input support 4 stem node input

    The switch output support 3 relay output, capacity:AC2505A,DC30V5A

5. Environment:Working temperature:-10°C ~+55°C

     Storage temperature:-25°C ~+70°C

     Relative humidity is less than 93%, no corrosive gas

     Elevation≤2500m

6. safety:Insulation resistance >100MΩ

    AC withstand voltage AC 2KV

7. Electromagnetic compatibility:ESD level 4

    Electrical fast transient burst level 4

    Surge level 4
