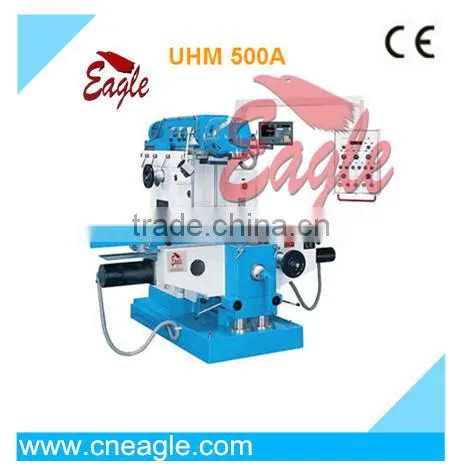

Universal Swivel Head Milling Machine

-extra large work table and large travel ranges on all axes

-sturdy and torsionally rigid construction

-universal swivel head - cutter can be moved to any spatial angle

-infinitely variable feed speed and rapid feed with servo motor and axis control on all 3 axes

-preloaded ball screw - zero-backlash - preloaded for easy and precise feeds

-simultaneous axis movement

-Turcite-B coated guides

-dovetail guideways on X-axis

-square guides on Y and Z axis (only Z axis on the UWF 10)

-hardened and ground gears, nitrated

-swiveling control panel, fully equipped with all operating elements

-automatic lubricant supply

-spindle brakes

-equipment according to CE

Specification

Unit

UHM 400

UHM 500

UHM 500A

Setup area(LXW)

mm

1235x400

1635x500

2000x500

Number of T-slots

mm

5

5

5

T-slots width

mm

18

18

18

T-slots distance

mm

80

80

80

Table traverse, longitundinal x

mm

900

1600

1500

Table traverse, vertaical z

mm

450

450

500

Cross traverse (milling bar) y

mm

650

650

650

Head swivels

360°

360°

360°

Spindle mount

mm-1

ISO40

ISO50

ISO50

Spindle speeds

mm/min

(27)30-2050

ISO50

ISO50

Feed, longit (infin.var.)

mm/min

10-1000

10-1000

10-1000

Feed, cross (infinite)

mm/min

10-1000

10-1000

10-1000

Feed, vertical (infinite)

mm/min

6-640

5-550

5-550

Rapid feed, longit.

mm/min

2540

2200

2200

Rapid feed, cross

mm/min

2540

2200

2200

Rapid feed, vertical

mm/min

1700

1100

1100

Spindle nose-table distance

mm

50-500

80-530

80-530

Throat

mm

63-713

60-760

60-760

Main motor rating

kw

5.5

7.5

7.5

Axis drive for each axis

DC Serve

DC Serve

DC Serve

Max. table load capacity

kg

800

1800

1800

Dimensions (LXWXH)

mm

1940x2220x2115

2140X2621X1940

2140x2986x1940

Weight

kg

3000

3400

5500

Item No.

131220

131222

131223

Standard accessories

Position indicator

Universal swivel heda

Operating tools

Automatic central lubrication

Coolant system

Operator manual
