Universal Tool Cutter Grinder U1

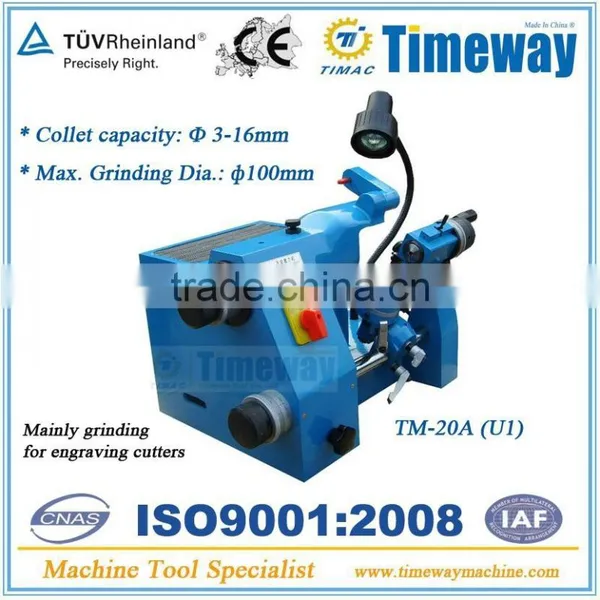

TM-20A (U1)
UNIVERSAL CUTTER GRINDER

The TM20A universal cutter grinder is a type cutter grinder which is designed for single lip engraving cutters. It can be used to grind all usual cutter shapes and angles.

Standard Accessories:

Wheel dresser with diamond      1pc

Diamond Wheel  320#               1pc

Diamond Pen  0.5 carat            1pc

Collet Φ 3,4,6mm                      3pcs

Drive belt                                  1pc

Lamp                                        1pc

Magnifier                                  1pc

Operating Manual                    1 Set

TM-30A (U2)
UNIVERSAL CUTTER GRINDER

Technical Data                                                                 Standard Accessories 1

Max. Collet Capacity        25MM                                          Wheel dresser with diamond      1pc

Max. Grinding Dia.          100MM                                         Wheel flange(mounted)             1pc

Taper Angle                    0°-180°                                        Grinding wheel  PA80#(20)       1pc

Relief Angle                    0°-45°                                           R8Collet 4,6,8,10,12                 5pcs

Negative Angle               0°-26°                                           Drive belt                                   1pc

Grinding Spindle            5200r.p.m.                                     Lock pin                                    1pc

Cup grinding wheel       100x50x20mm                                 Lamp                                        1pc

Motor Volt                      220V/50Hz                                     Tools                                         1set

Net Weight                    45kgs                                              Aligning finger                           1pc

Machine dim.                 45×40×35cm                                  Operating Manual                      1 Set

Packing dim.                  55×45×47cm

Application

This grinder is mainly use for grinding  HSS and carbide engraving cutter as well as single lip or multiple lip cutters of various shapes such as radiuses cutters or negative taper angle of cutters. The universal index head is provided at 24 positions so that any particular angle of shape can be obtained, free 3600 or 100 rotation is allowed for grinding End Mills, Twist Drill, Lathe Tools, only replace the attachment to the index head without any complex setup.
