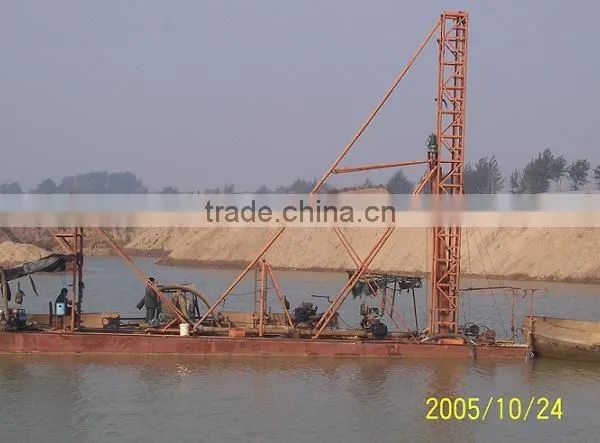

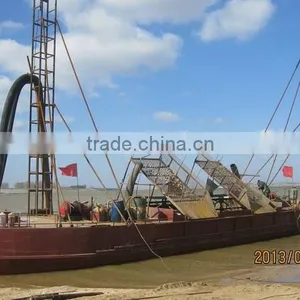

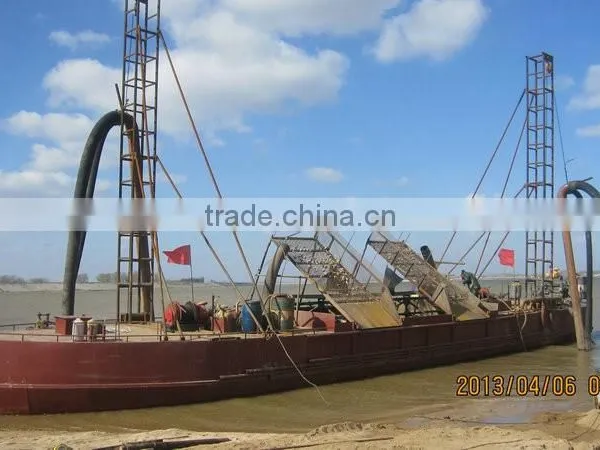

River sand dredger/ river sand pump dredger

Specifications

B. DESCRIPTION & ABSTRACT

Sand Suction Transporter, which is also called auto sand suction hopper dredger, sand suction hopper vessel, and sand suction hopper boat/barge, is mainly used for large water body, such as the field or reservoir, rivers and lakes where the truck and loader cannot enter.

The transporter consists of hull, discharge pipe system, water jet system, pumping sand system, winch system, self-propelled system and open-sand-cabin-door system, etc. Discharge system includes power, sand discharge pipe, sand pump, etc. Water jet system includes water jet pump, power, water inlet pipe, outlet pipe and water gun, etc. Pumping sand system includes sand pump, power, suction hose pipe, suction head, etc. Winch system includes winch, power, gantry frame, pulley block, etc. Moving system includes propeller, power, etc. Open-sand-cabin-door includes sand cabin, the turbine reducer and fixing device, etc.

Sand suction system includes water jet system and sand pumping system. Water jet system includes water jet pump, power, water inlet pipe, outlet pipe and water gun, etc. Pumping sand system includes sand pump, power, suction hose pipe, suction head, etc. At the end of sucker , there is steel net to prevent stones and rubbish to enter into the pump and pipe.

Winch system includes winch, power, gantry frame, pulley, etc. The winch is drived by the motor of water jet pump. The winch has two operating handles. The operator can drive it to lift and drop the sucker to adjust the dredging depth.

Self-propelled system includes propeller and power, the operator can drive the operating handle to move forward or backward.

This sand suction transporter can suck and sieving sand 30-200 cubic meters per hour from 2 to 30 meters deep underwater. The hull overall is divided into three parts, both ends are floating body, middle part is sand cabin. The diesel engine drives the propeller to move the transporter, with speed 5-10 km/hour.

C. APPLICATIONS & USE

PURPOSE: The sand suction transporter is mainly used for dredging sand in the river, lagoon, lake, reservoir, creek, and pond.

Working conditions: Max. Temperature40℃ ; Min. Temperature -10℃; Max. Water Temperature32℃; Relative Humidity less than 70%.

D. WORKING PRINCIPLE

The working principle is, the high-pressure water jet pump produces high pressure and shoot the sediment through high-pressure water gun, making the sediment into floating state; then sand pump sucks sand and discharges it to the destination by discharge pipe. The transporter is featured by novel design, simple operation, high efficiency and suitable for river dredging, lake reservoir dredging, poldering of seashore, port terminals cleaning, yellow sand and building sand dredging, etc.

1. check all the engines and machines.

2. start the propeller engine, leave the river shore and go to the dredging site.

3. close the propeller, and start the pump engines

4. operate the winch to ajust the sucker

5. suck sand. half an hour later, the sand cabin will be full.

6. lift the suck, close the pump engines, and start the propeller

7. operate the propeller, go back to the river shore

8. stop the dredger and operate the reducer to open the sand cabin door to make the sand drop down to the river, after all the sand dumps, close the cabin door.

9. start the propeller engine and go back to the dredging site again.

10. use the shore discharge dredger to suck and discharge sand to the shore.

E. FEATURES & ADVANTAGES

(1) Compact and flexible, can be applied to a variety of the water.

(2) Low price, small investment, quick effect.

(3) Deep dredging depth, according to the different type pump and power can achieve different dredging depth.

(4) Self-propelled, can be suited to the offshore dredging operation at different distances, the farthest distance is 6 km.

(5) Simple structure, easy to maintain.

(6) Simple operation, easy to learn.

(7) Easy maintenance, less wearing parts .

(8) Large production capacity, according to different customer requirements can achieve different output.
