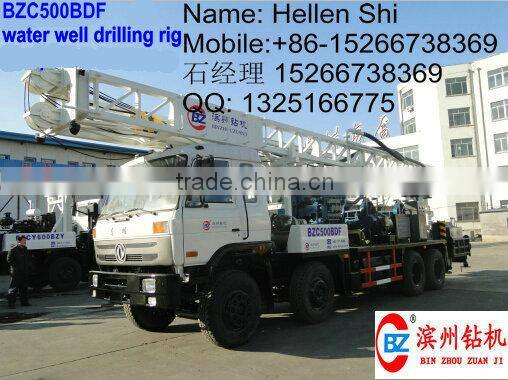

500m Rotary Truck Mounted Water Well Drilling Rig

1.BZC500BDF truck mounted water well drilling rig is our direct rotary drilling rig. The rig adopt DONGFENG EQ3311GLJ 8x4 special rig chassis, 11.00R20  steel off-road tire tread, with good off-road performance.

2. The rig has very compact structure,use the same engine to walk and to drill. It will control the chassis working or drilling through the pull power take off(PTO). The diesel engine is YC6A260-46 Water-cooled four-stroke turbocharged inter-cooled diesel engine 191kw(strong power)/2300rpm..

3. There is 55KW electric motor,can use electric motor and diesel engine as power to drill . There is a clutch to connect on or off.

4. There is hydraulic double winch, the two winches stepless rise and down, can achieve fast down the hook. Lifting the heavy things should should be slow, in order not destroy the rotary table and wellhead plate.

5. The main winch can automatic drilling ; with the weight of the drill pipe, can give pressure when drilling rig, and can adjust the speed according to different geologe .

6. The drilling process can be achieved in pressurized drilling technology, adjust different pressure for different geological conditions, and can be viewed drilling pressure by pressure gauge. At the same time, it can adjust the drilling speed.

7. The drilling rig can achieved fast drilling by manually, especially for soil. It can achieved different speed for different soil.

8. There is hydraulic double winch, the two winches stepless rise and down, can achieve fast down the hook. Lifting the heavy things should be slow, in order not destroy the rotary table and wellhead plate. When put down single drill pipe, operate the quick handle, it can achieved release rope quickly like mechanical hoist.

9. It has a hydraulic cylinder control double card board forward and backward, it makes the insurance card board closed, to achieve stuck or release the pipe joints.

It use integrated design of pneumatic, to achieve the 850-4-80mud pump clutch using pneumatic remote control, it has high degree of automation and easy-saving operation.

10. It is installed 4 hydraulic legs and 2 mechanical legs, every hydraulic leg rod with locknut. After leveling the rig, it can lock the cylinder use locknut. So, even if the cylinder leaks, the chassis is not instability.

The rotary table use stir bars, internal turntable use spiral arc gear to transmission, it has large torque, it about 2 times of similar products at domestic and foreign.

11. It is installed a generator (30kw) , so that it is convenient to illuminate or work at night. There is a clutch, can on or off.

12. The hydraulic system use open system, the chassis and drilling rig are separately manipulated, it can avoid misuse. Winter oil heater and summer oil radiator are installed, to adapt to different seasons hydraulic oil for heating and cooling.

13. This drilling rig equipped with an auxiliary unloading cylinder, it can be used to promote the turntable ratchet, to achieve unloading the first thread , then reverse the rotary table to protect gear box.
