NDT Eddy Current Flaw Tester, Conductivity/plating Thickness Gauge

Specifications

1 NDT Flaw tester, conductivity/plating thickness gauge
2.intelligent digital design
3.fool-style operation
4. multi-function

1 NDT Flaw tester, conductivity/plating thickness gauge
2.intelligent digital design
3.fool-style operation
4. multi-function



1. Brief Introduction

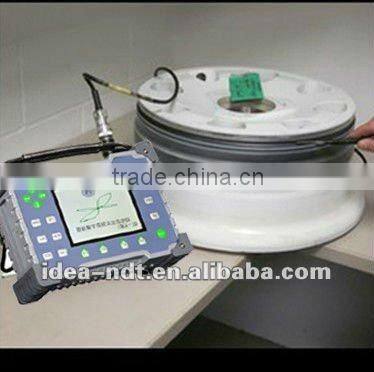

The IDEA-3F, adopted with the most advanced digital electronic technology not only has all the functions of convention digital dual-frequency eddy current detector, but also capable to effectively restrain the jamming signals (such as the probe holder signal). Combined with the conductivity and thickness measuring function, the IDEA-3F can take place of the latest imported multi-functional eddy current testing devices.



2. Features

Intelligent full-digital design .

Powerful dual-core micro processor with inserted operating system.

High-precision, up to 0.05mm.

with easy operation design which complied to the human body function.

Compact design for easy carry.

One-page menu, intelligent data processing, and fool-style operation.

3. Main Technical Parameters

Eddy current flaw testing

1. Big screen, high brightness colorful 5.7 inches TFT-LCD, solving the problem of the tradition single screen display.

2. Frequency range, 10 Hz ~ 10MHz

3. Gain, 0 dB ~ 99 dB

4. Phase, 0 ~ 359 °, a flexible phase rotation

5.Detection speed >100M/min

6. Detection minimum Error of 0.01mm , high detecting accuracy.

7. Lift-off height>3mm , no need to clear the workpiece surface

8. Fast digital electronic balance;

9. Phase / non-amplitude, box and fan boxes, alarm mode to meet your testing needs;

10. Probe Drive, 1 ~ 8, to meet different probe structures requirements and realize multi-function in the real sense.

11. Independent X and Y gain adjustment

12. Digital Filtering

      High-pass frequency (0Hz ~ 2000Hz), low-pass frequency (0Hz ~ 2000Hz)

13. USB 2.0 (Host) for the output

14. Eddy current testing signal playback, analysis, archiving, printing functions

15. OS,  Linux 2.6

16.Co-ordinate origin, X and Y can change

17. Operating Language, Chinese and English versions

18. Automatically display the calendar, time, battery capacity

19. Simple, real-time on-screen instructions

20. Power, 110V~220V

21. On-line hotkey graphics, text, help.

22. ambient temperature, -20 ° ~ 50

23. The built-in rechargeable of lithium battery 8000MAH.

24. Size, 210 MM x 130 MM x 90 MM

25. coordinate system,  Cartesian coordinates & polar coordinates

26. Weight , 2.0KG



Electrical conductivity measuring

Electrical conductivity testing range, 0.5%IACS—110.0%IACS (0.28-64.0Ms/m)

Display Unit Scale, %IACS and MS/M can change

Resolution, 0.1%IACS

Lift-off effect, probe compensation 0.004”(100um)

Accuracy,  ±1%IACS

Temperature Compensation, 0°C—50°C(Built-in sensor probe with precision of 0.1 °C),has Automatic compensation function.

Data storage of more than 1000 testing data

Operating Language,  Chinese& English

The results of the Electrical conductivity testing is that it can automatically corrected 20°C.

Plating& coating thickness measuring

Measuring method- eddy current principle

Matrix, iron or non-ferrous

Thickness gauge testing range, 0—1500μm (0—59.04mil)

Display Unit Scale : um and mil can change

Resolution, 1um

Accuracy, ±1um

Mass storage of more than 1000 testing data

4. Product Series

IDEAP0101 Eddy Current Detector (regular)

IDEA-1S Eddy Current Detector (enhanced)

IDEA-2D Dual-frequency Eddy Current Detector

IDEA-3F Single Eddy Current (Conductivity,Thickness) Detector

IDEA-3D Dual-frequency Eddy Current (Conductivity,Thickness) Detector
