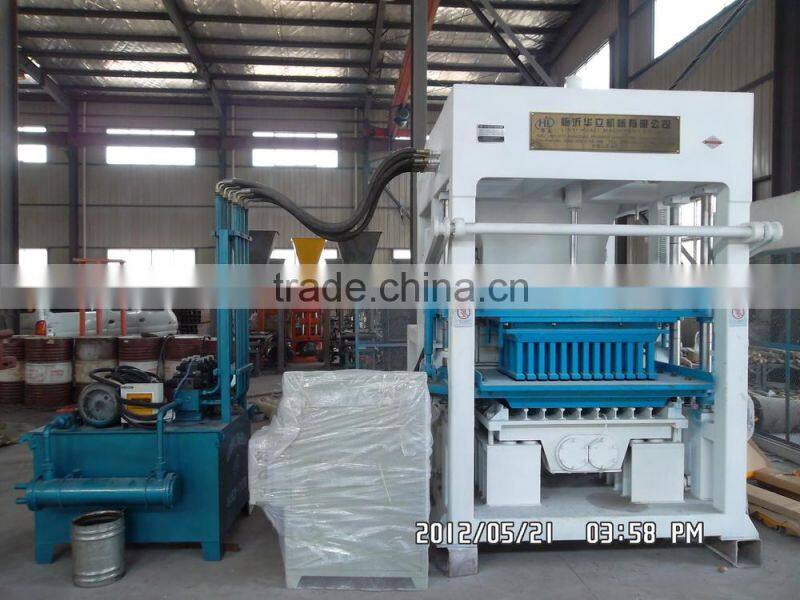

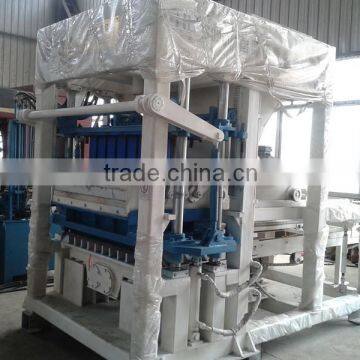

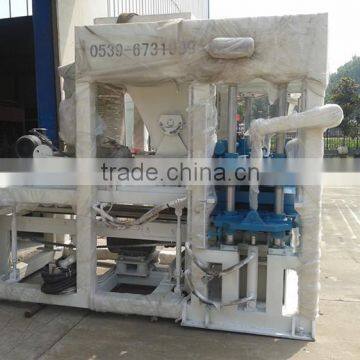

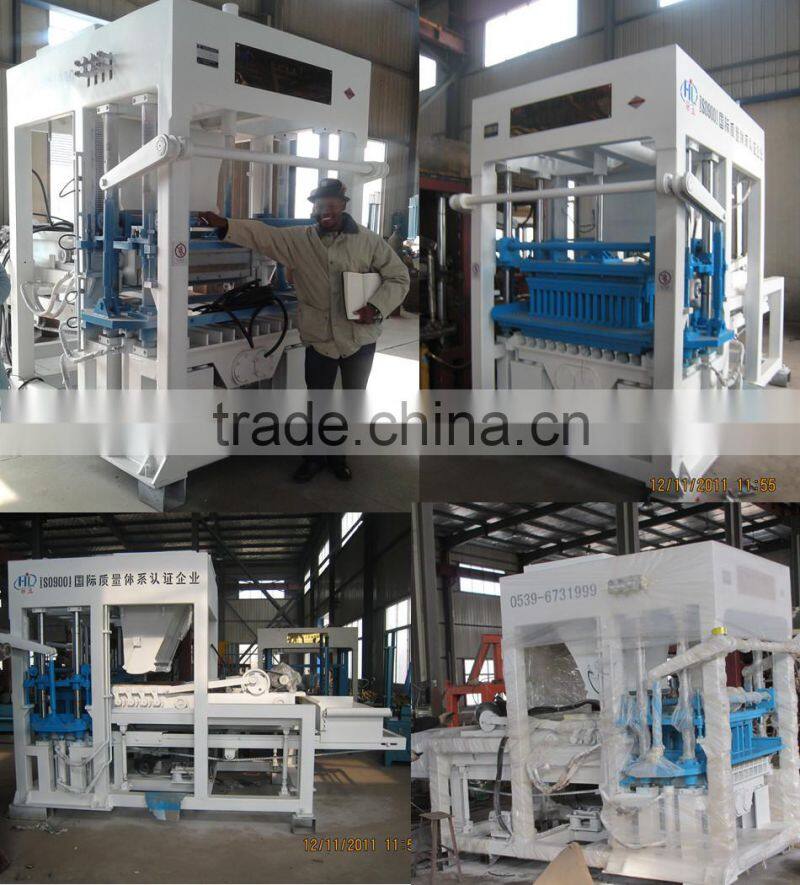

High Capacity and Quality QT4-15 Cement Block and Brick Making Machine

Overall Dimension

3000×2200×2600 mm

Machine

block making machine concrete

Rated Pressure

7.5-14MPa

Main Vibration Form

Plant-form Vibration

Cycle Time

15 Seconds

Vibrating Frequency

2850 rolls/minute

Vibration Force

60KN

Overall Weight

8.5T

Motors Power

24KW

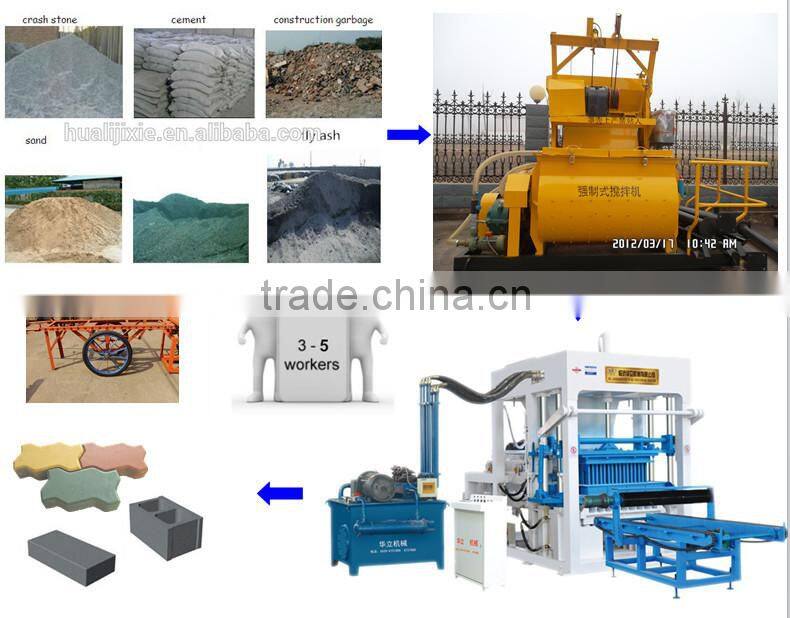

Raw Material

use crushed stone, sand, cement, dust and coal fly ash, cinder, slag,

gangue, gravel,expanded perlite, and other industrial wastes

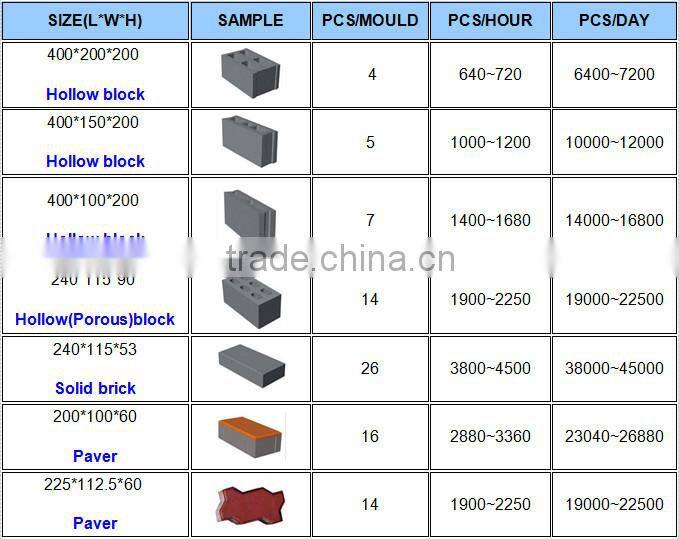

Applied Products

makes Hollow block, Solid Block and Paver,interlocking blocks.

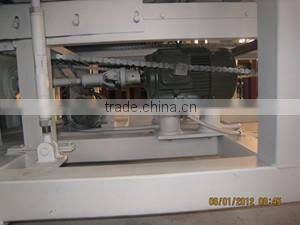

I Shaft Transmission. (Patent technology)

A.The shaft connect the vibration box and the motor directly.

B.Less loss of the motive force and the vibration force,save

power.

Other suppliers’ are chain transmission.

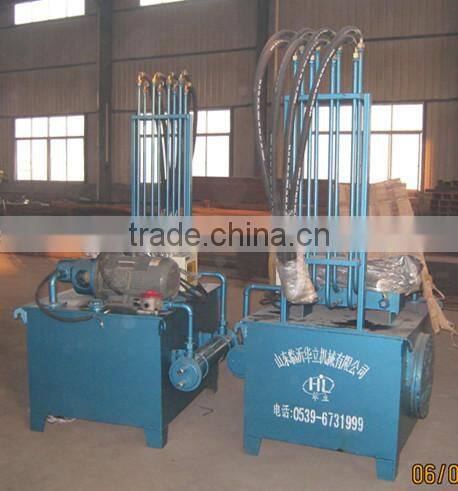

II. Hydraulic station use Electro-hydraulic

double proportional control valve

A.The three-stage pressure control valve are adopted

B.So the pressure for all actions of the machine can be

adjusted automatic.

C.That make the operating actions of the machine is stable.

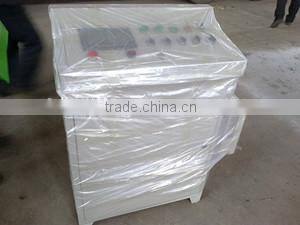

III.PLC station

Delta PLC parts,Adopt the latest technology, very easy touch

screen operation.

Can warning the faults and displaying the faults place, easy to

eliminate the problem,recover production in short time.

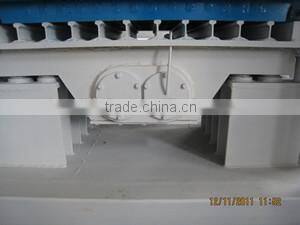

V. Vibration box:

Platform vibration, mold vibration and head pressure together,

make the brick big strength and big density.

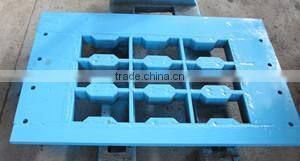

IV.Heat treatment moulds and main parts of the machines:

A. The mold are carburizing by heat treatment,can use 120,000 times

B. Heavy duty machine structure ,The hardness reaches

 up to HRC 52-58;

C. Greatly improves the using lifetime of the machine by 50%
