Stainless Single Point Side-Mounted Float Water Level Switch

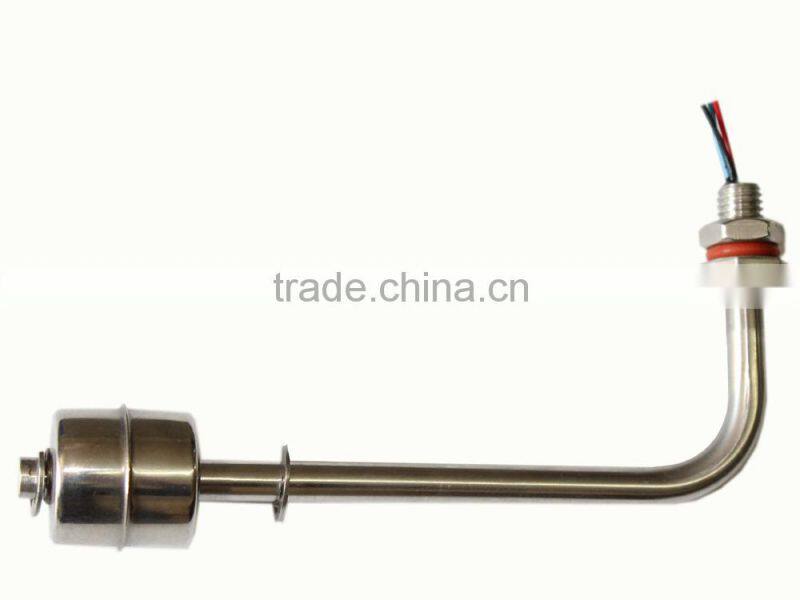

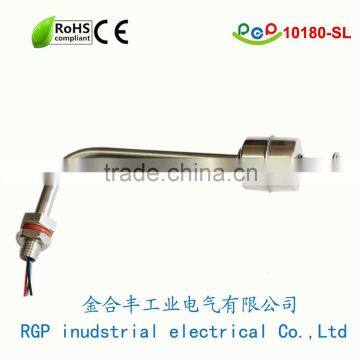

10150-SL side mounted float level sensor

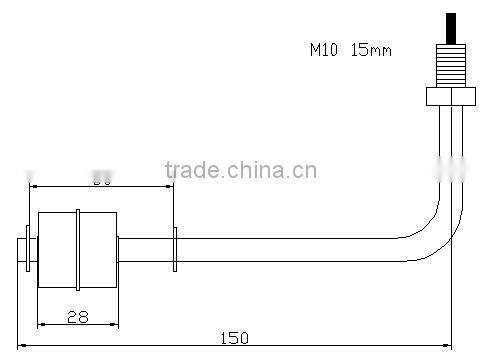

 Figure 1                                                                                                          figure 2

  Water tank level  Switch 10150-SL(see Figure 1) is  traditaion model, for side mount water tank level control, it is made of SUS304/316 , one of our  hot sell   products. suit for high temperature and steaming liquid ,  It is robust construction anti corrosive ,can be  easily install and used, when mounted stemp up operating functions are reversed,safely and reliablely  to control the level of the liquid , it  has smaller volume than mechanical switches, and high speed, longer life, stronger anti-load impact to compared with the electronic switch. It without complex circuit ,won't be disturbed by electric ,and easy to use to control.

The stainless steel series float switch is designed specifically for liquid level sensing in demanding fluid level sensor applications. This durable stainless steel float switch is the perfect sensor for a wide range of liquids, from high purity to high temperature or high pressure corrosive liquids

By means of float with magnetic filed an reed switches , One or more reed switches are placed in at a specific height inside a guide tube. The changes in liquid level modify the float position in this guide tube, so that when it reaches the switch position, it changes its status ,providing an output signal for level detection.

General information

1.  Switches should be installed rigidly so that float or floats are free to move as the liquid level changes.
2. Switches should be mounted in a tank area free of severe turbulence turbulence or protected from such turbulence by appropriate and adequate slosh shields.
3. Vertical switch stems should be vertical for best results, but satisfactory operation is possible in most liquids with  the stem at up to a 30 degree angle from vertical.
4. Side mount switch stems must be mounted with arrow vertically either up or down depending on switch operation .
5. Care should be taken that switches are always operated within electrical ratings.
6. Orientation for standard vertical switches can be changed from normally open to normally closed dry or vice versa by removing the float and reversing in the stem.

Maintenance should consist of inspection to see that the float is free to move and coated with any substance , which would change its weight or volume significantly. IF this occurs, this float should be cleaned .This is easily accomplished without disturbing the installation . In addition , the stem may be wiped down to remove any build-up.The only repair possible in the field is replacement of either the float or stem . Dents or nicks on the float are usually of  no consequence to operation.

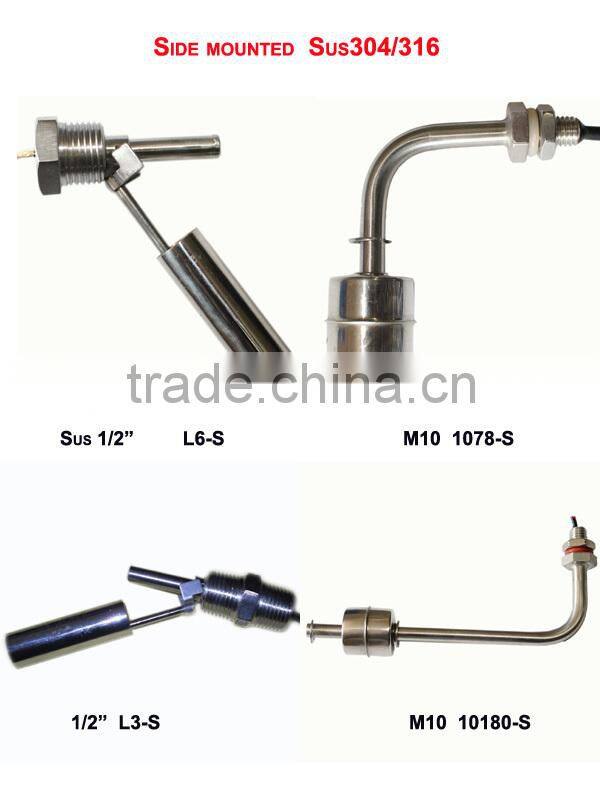

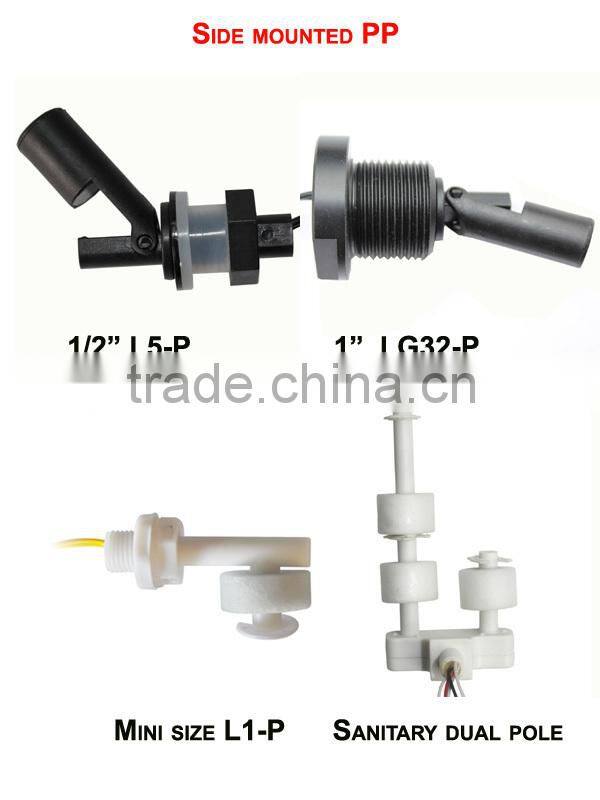

The series of  stainless float switches

E .Application:

 Sanitary sensor switch that suit for a variety of food and beverage equipment ,medical equipment and industrial equipment,such as household appliances, humidifiers, chillers, fog machine, constant temperature and humidity level detection machines, printing machines, medical equipment, beverage machinery, and pressure tank, the signal remote switch police, health, environmental, toxic, corrosive liquid with acid use.

About us

 Jinhefeng industrial electrical co., ltd is devoting to designs and manufacture the sensing switch for more than 10 years .we  have striven and now provides some of the best sensor solutions for liquid level, flow control , for the most demanding float switch applications. Whether you need a single point float switch or continuous liquid level sensor, JHF Company can direct you to the proper float switch and liquid level sensor solution.

 The float switch delivery cargo and the payment.

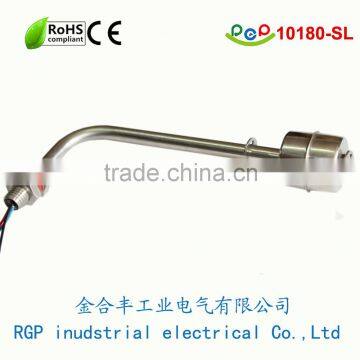

The products' logo

 Professional float level sensor
