Fire retarding control cable / power cables

The cables are designed for connection wires of power distribution equip-ments for controlling, monitoring, protecting circuits with A .C. rated voltage 450/750V and below where fire retardation is requested.
Operating features
1.AC Rated voltage Uo/U 450/750V.
2.Testing flame temperature: Categoty A is 950 degree -1000 degree
Categoty B is 750 degree -800 degree
3.Permissive continuous conductor working temperature of PVC, PE insulated cable is not more than 70 degree, permissive continuous conductor working temperature XLPE is not more than 90 degree .
4.The lowest ambient temperature of cable installation is 0 degree
5.Min.bending radius of cable installation is:
Non-armoured cable    6D mm;
Armoured cable       12D mm.
In the formula: D-actual overall diameter of cable, mm.

Descriptive method of cable and sketches of product construction

Note:P,P2 and R mean braiding screen, copper tape screen and flexible structure respectively. YJ and V mean XLPE and PVC,The company can produce category A or B fire-retarding cables upon requests

1 ) Construction of insulated core

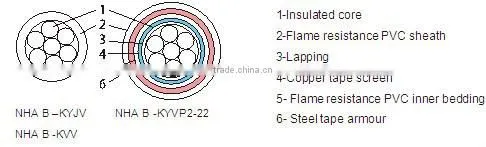

2 ) Diagram of cable contruction

NHA B –KYJV     NHA B -KYVP2-22    NHA B -KVV

Fire-Retarding Control Cable
