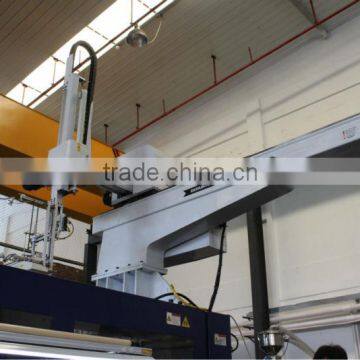

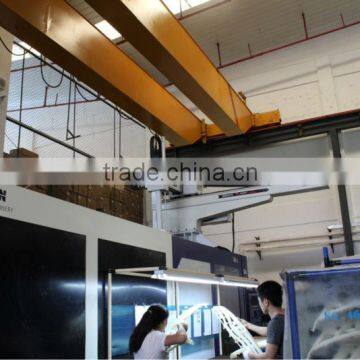

CNC Servo Robot Arm For Large Tonnage Injection Machine

(1).BRTN Series is applicable to all types of horizontal injection machine ranges of

600-4000T for take-out products and sprues.

(2).Three-axis driven by AC Servo motor, take-out at super high-speed (1.5sec.).

(3).Easy for E-O-A-T adjustment, long using life and low failure rat.

(4).Applicable to take-out products with short forming cycle or complex automatic, such as

auto products, washing machine and household appliance products take-out.

                                                  Denote-- -BRTN3000WS-S3/S5

W: Telescopic type.

S: Product arm .

S3: Three-axis driven by AC Servo Motor.

S5: Five-axis driven by AC Servo Motor.

Main Specification

Model

BRTN1400WS-S3

BRTN1800WS-S3

BRTN2200WS-S3

BRTN2600WS-S3

BRTN3000WS-S3

Power Souce (KVA)

2.8

2.8

5

6

10.5

Recommended I.M.M

650-1000T

1000-1600T

1600-2200T

2200-3000T

300-4000T

Traverse Stroke(mm)

2200

2400

2700

3200

4000

Traverse Driven

AC Servo motor

Crosswise Stroke

(mm)

300-1100

400-1300

500-1500

550-2100

550-2200

Vertical Stroke(mm)

1400

1800

2200

2600

3000

Max. Loading (kg)

20

20

40

60

80

Dry Take Out Time

(sec)

1.8

2.5

2.8

3.5

4.5

Dry Cycle Time(sec)

14

16

20

25

25

Air Consumption

(N/cycle)

80

90

100

110

140

Net Weight(kg)

700

800

1650

2550

2800

Outer dimensions

Moldel

A

B

C

D

E

F

G

H

I

J

K

BRTN1400WS-S3

2170

1450

645

2170

2000

/

2800

350

1500

130

80

BRTN1800WS-S3

2400

1850

645

2310

2400

/

3000

350

1700

130

90

BRTN2200WS-S3

2700

2250

645

2310

2700

/

3700

350

1700

130

80

BRTN2600WS-S3

3040

2500

950

310

3200

/

4200

450

2200

220

100

BRTN3000WS-S3

3300

2700

950

3400

4000

/

5000

450

2600

220

100

High Quality End Of Arm Tooling Parts

Best Automation Integrated Solution

Main Advanced Processing Equipment

Laser cutting machine

Robot welding large gantry

machining center

Large gantry machining center

Large CNC machining centers

CNC bending machines

Cutting machines

 CNC lathe

Milling machine

Surface grinding machine

Packaging&shipping

(1)Wooden Case with plastic vacuum package to prevent rust

(2)one wooden case can hold two sets of robot

(3)within robot base and standared parts

(4)delivery time within 35 days after reieve deposit

(5) Dimension(L*W*H)---5200*3500*3400MM
