load breaker switch fuse disconnertor

SG1(WG) series load isolation switch

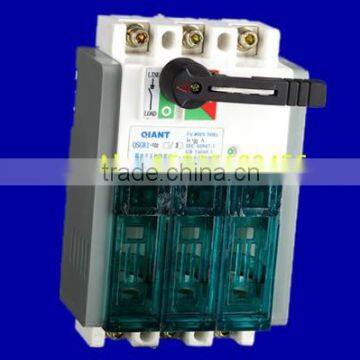

SGR1(WGR)series fuse dis-connector switch

General

SG1series load isolation switch is an updating product developed by Sahmataer .

The product derived series includes the cabinet external operation series, rear panel connection series, switch-disconnector-fuse series, automatic transfer load isolation switch series and so on. It is widely used for the power transmission and distribution power supply system and automatic system in the industries such as the construction, electric power and chemical industry,etc.

Applicable range

SG1 series load isolation switch is suitable for the distribution or motor network of AC50Hz rated current 100A -1600A (product of 1000A above is only for electric isolation ), rated insulation voltage 800V, rated working voltage up to and including 690V, DC rated working voltage up to and including 440V, to infrequently make and break the circuit and isolate the circuit.

SGR1 series switch-disconnector-fuse is suitable for the distribution or motor network of AC50Hz, rated current 100A~630A, rated working voltage up to and including 400V, to distribute the energy, under normal conditions, it can be used for infrequently making and breaking the circuit and performing the short-circuit protection and isolation of line and equipment.

Reaching the following standards

GB/T 14048.1-2000 General Rules for Low-voltage Switchgear and Controlgear

GB14048.3-2000 Low-voltage Switchgear and Controlgear Switches, Disconnectors, Switch-disconnectors and Fuse-combination Units

GB1359.1-2002 Low-voltage Fuses – Part 1: General Requirements

Normal working conditions

Altitude shall not exceed 2000m;

Ambient temperature shall be in the range of -5℃~+40℃.

Air relative humidity shall not exceed 50% at the max temperature +40℃; the higher relative humidity is allowable at the lower temperature, the monthly average min temperature shall not exceed +25℃ at the dampest month, meanwhile, in this dampest month, the monthly average max relative humidity shall not be higher than 90%, in addition, the product surface condensation resulted from the change of temperature shall be taken into the consideration;

The environment shall be free of the explosive danger medium;

The environment shall be free of the rain and snow attack;

Pollution class: 3

Installation category: IV and III.

Usage category: AC-23A

Model description

Auxiliary contact code *, no code without selection

Rear-panel connection is denoted by “B”, no code for fore-panel connection .

Pole number, the three-pole is represented by 3, and the four-pole is represented by 4

Rated current

Design no.

Operation mode, the cabinet external operation is represented by W, the blank represents the cabinet internal operation.

The switch-disconnector-fuse is represented by “R”, and the blank represents load isolation switch.

Model of load-isolation switch enterprise

* The type of one NO contact and one NC contact is marked with “11”, and the type of two NO contacts and two NC contacts is marked with “22”.
