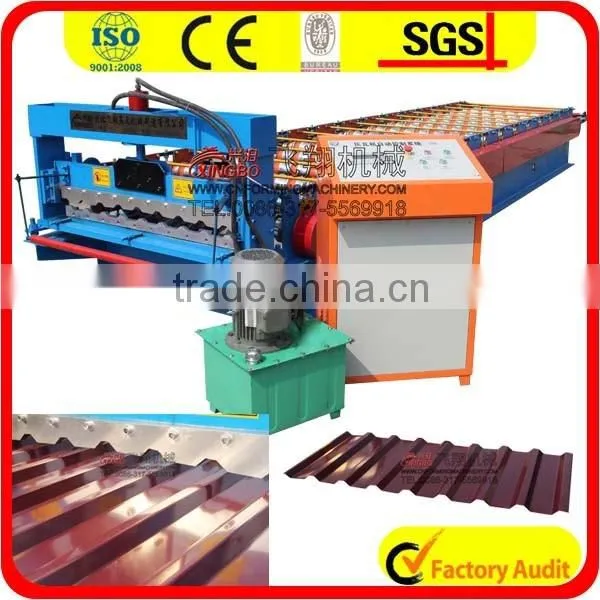

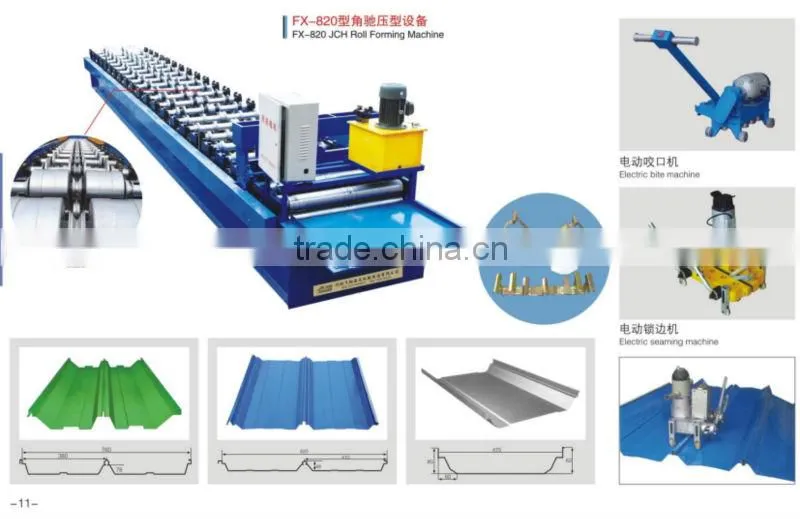

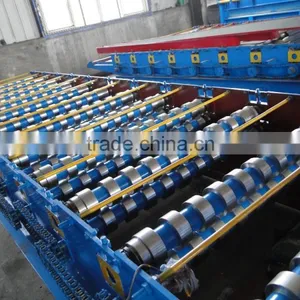

JHC roll forming machine

JHC roll forming machine

Technical specifications

Meterial :#45 steel

package: simple waterproof

The min order:one set

Freight way: container

Term of payment: T/T

Strong point: debuging all the world, the best price

1.The chart of process flow:

  Decoiling--active feeding---forming---measuring lengh---cutting---product to stand

2.Main equipment:

  Decoiler,main forming machine,hydraulic cutting,electric system(plc),hydraulic system,product stand.

3.Technical parameters

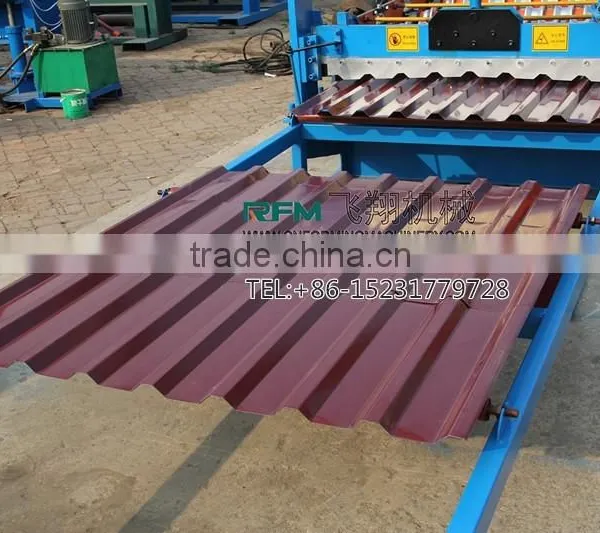

1)Profile

A.thickness:0.3--0.8mm

B.Feeding width:1000mm

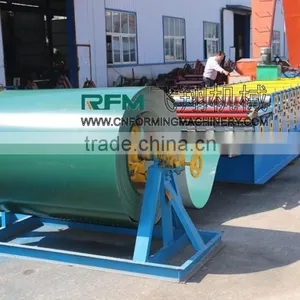

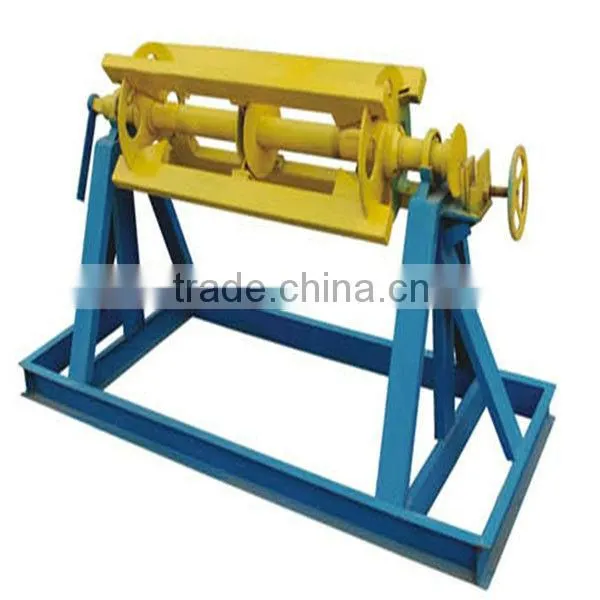

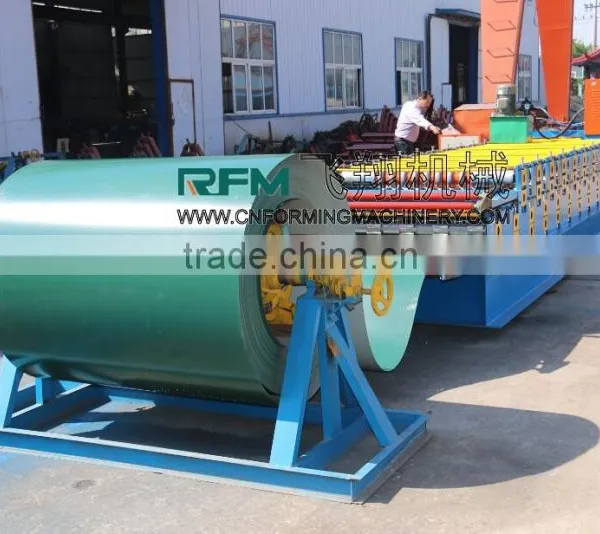

2)inner tight decoiler

il inner diameter:450mm--700mm

B.max width of coiling:1200mm

C.max weight of loading:5000kg

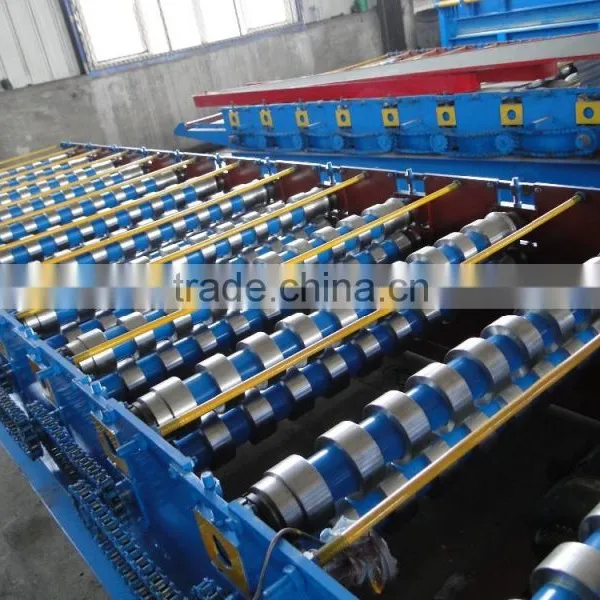

3)main forming machine

A.Shaft material:45# steel,bearing steel outer diameter 85mm

B.Main motor power:5.5kw

C.Forming speed:8--10m/min

D.Voltage:380v,50hz

E.Roller station:11

4)cutting system

A.hydraulic cutter

B.Blade and mould material:Cr12 steel with quenched treated 60-62

Cutting system advanced hydraulic drive,after automatic cutting after forming.no

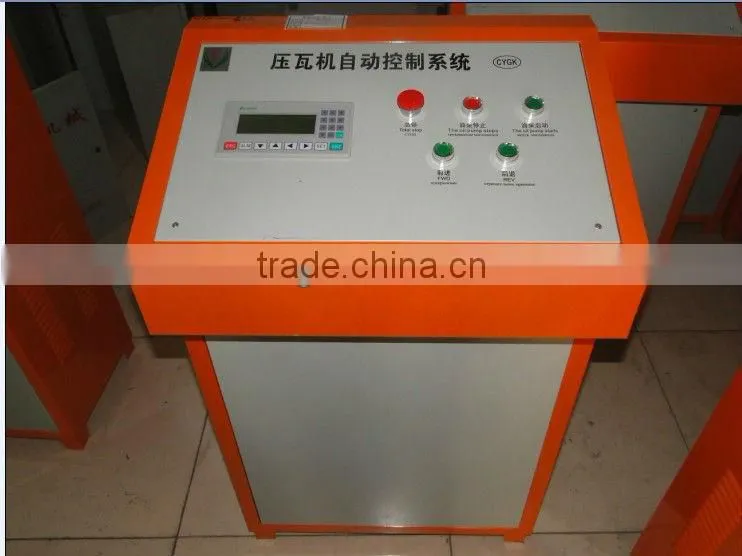

5)control system

A.PLC: taida form Taiwan

B.Coder:from south korea

Warranty:

1. One year, and we will provide the technical support for the whole life.

2. Trainning: the buyer should charge of visa, round-trip ticket, food and accommodation overseas and USD50/person/day for salary.

3. Need one technicians

4. Training time: one week (contains the time of installation and adjustment)
