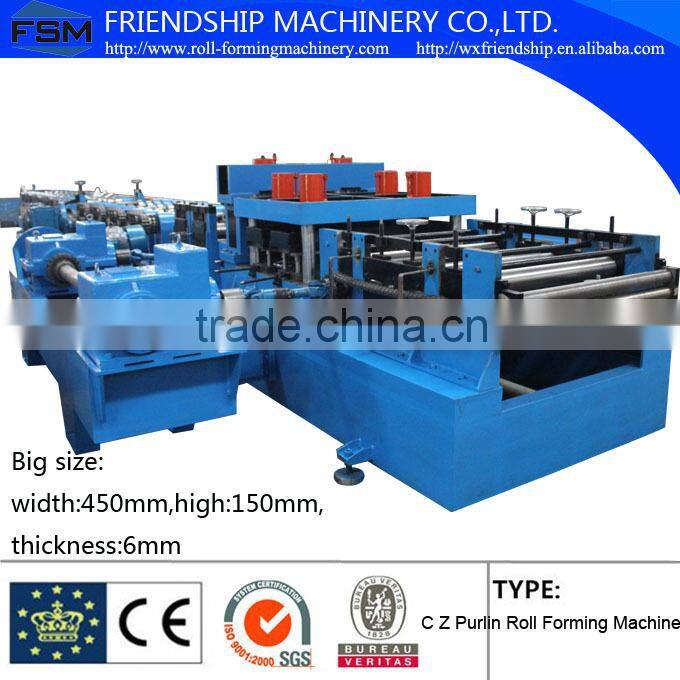

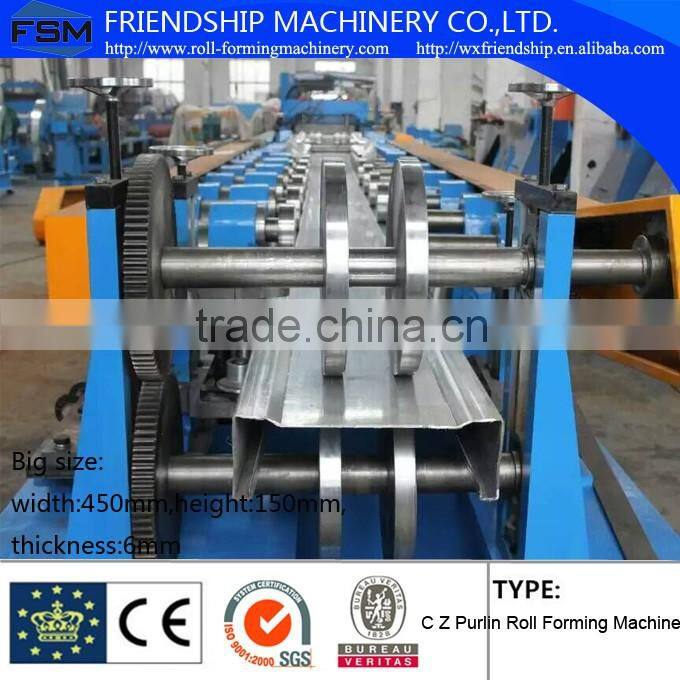

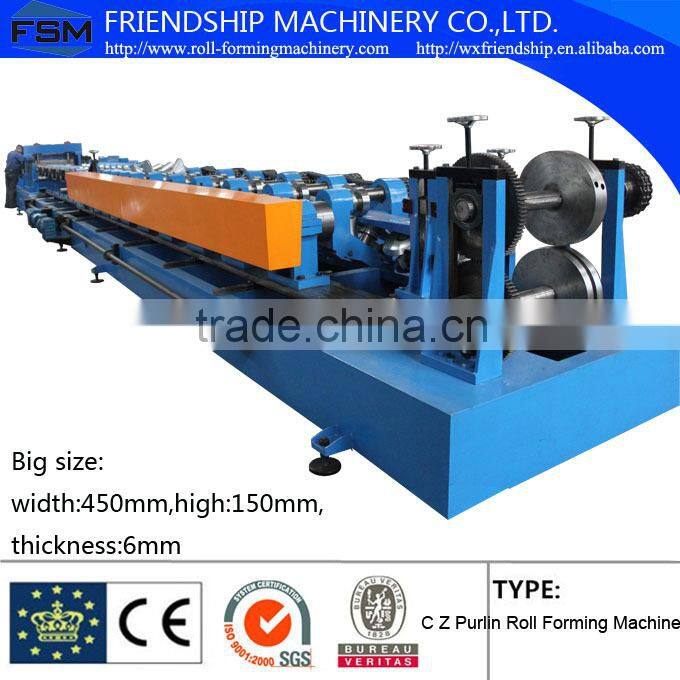

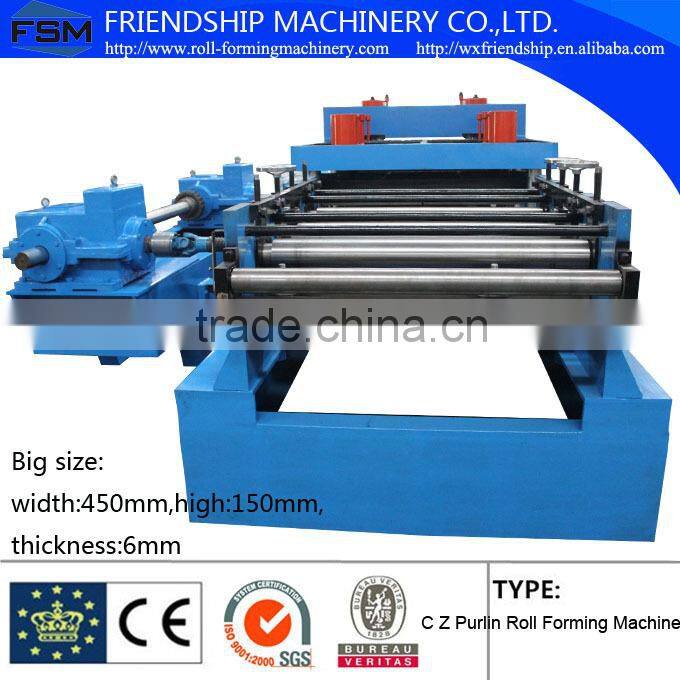

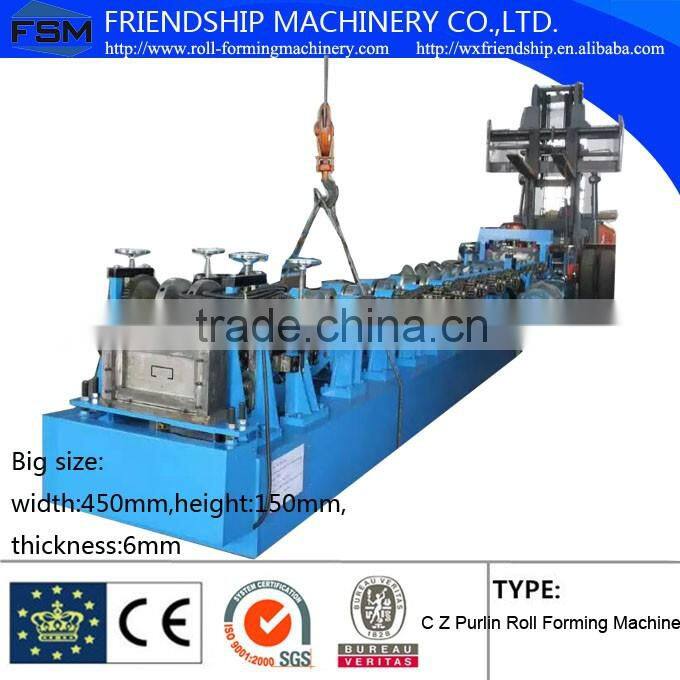

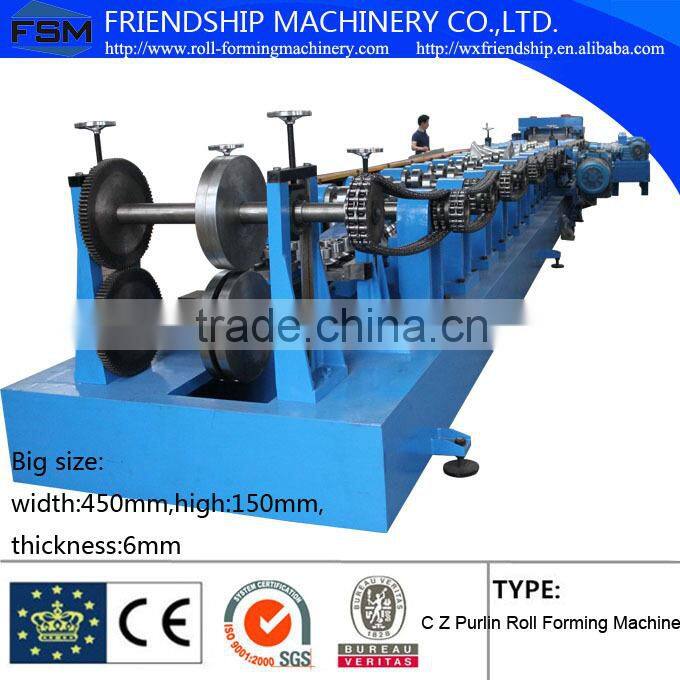

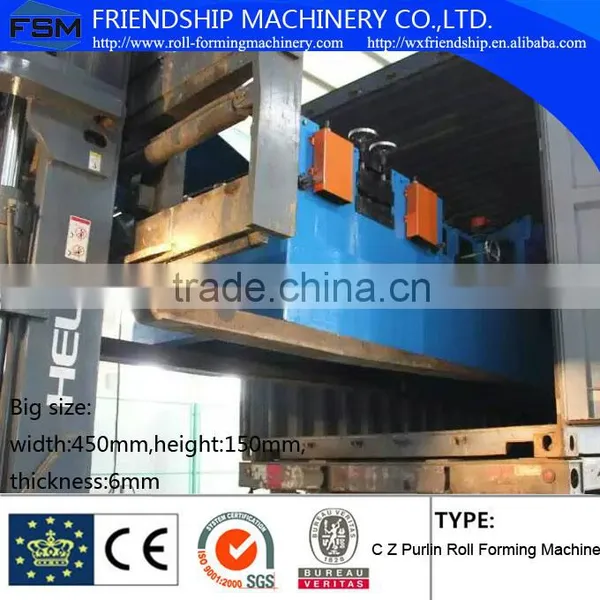

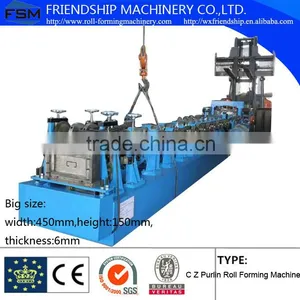

Big Size C Z Roll Forming Machine,thickness 6mm

Item

Description

Material of roller :

GCr15,quenched

Material of shaft :

45#forge steel

Material of punching mold :

Cr12 HRC 58-62

Material of cutting blade :

CR12with heat treatment

Main power :

30KW

Hydraulic power :

30KW

Working speed :

20m/min(not include cutting and punching)

Forming stations :

20stations

Control system :

PLC Panasonic

Transmission :

By chain and gearbox

Automaticity :

Semi-Automatic/Automatic

Main dimension(L,W,H) :

12m*2m*1.4m

Total weight :

40Ton

NO.

Name

Unit

Qty

1

Roll Forming Main  Machine

Set

1

2

Hydraulic/Manual decoiler

Set

1

3

PLC Control System

Set

1

4

Hydraulic Punching Device

Set

1

5

Hydraulic Cutting Device

Set

1

6

Hydraulic Station

Set

1

7

Manual Out Table

Set

2

Name

Describe

Control panel

 (PLC Panasonic)

Computer used to control length and quantity,the machine will automatically

cut to length and stop when required quantity is achieved.

Control panel:button-type switch and touch screen

The program should be can set 5 different measure and quantity

Tolerance of length: 3m+/- 1.5mm

Voltage,Frequency,phase:415V,50HZ,3Phase

Punching and

cutting

device

Punching with hydraulic drive

This machine with two

sets punching system

punching at end-wise controlled by PLC control system

punching at broad-wise adjusted by manual

Hydraulic Cutting before forming: Cut the sheet before roll forming

 to required length

Cutting motion: The main machine automatically doesn't stop and the continue

punching and cutting .

Hydraulic decoiler

Hydraulic coiler car adopt motor advance

 (power:3KW, hydraulic up and down:12MPA)

Single head to put the coil hydraulic flow over device

Coil spec:Φ508×1300mm

Flow over range:Φ460-520mm

Oil cylinder:Φ160×90mm

Transmission:drive by hydraulic brake

Load bearing:10T

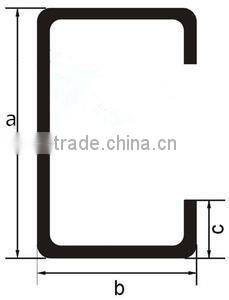

a

120~450

b

40~150

c

14~25
