3 ton New design industrial ice block machine with high brine system

Specifications

industrial ice block machine
1.High quality equipment
2.Easy to install
3.High efficiency
4.flow stability

Name:  3 ton New design industrial ice block machine with high brine system



Edible ice making machine:  block ice making machine

NO.	Parameters		Technical data
1	Name		Ice Block Machine
2	Model		JJMB30
3	Quantity		1Units
4	Daily output		3tons/day
5	Weight		1,500kg
6	Measurement	Main machine	1800mm x 1200mm x 1500mm
		Ice-making tank	1940mm x 1740mm x 1065mm
		Size of Ice Block	350mm x 100mm x 800mm  (25kg/piece, total 36pieces ice block can, produce three times ice a day,  total 108 pieces ice a day.)
7	Noise		55dB
8	Refrigerant		R404a /R507/R22
9	Evaporating temp.		-10°C
10	Condenser temp		+40°C
11	Necessary cooling capacity		24.15KW
12	Input water temp.		28°C
13	Ambient temp.		40°C
14	Compressor	Model	Semi-hermetic compressor
		Brand name	BITZER
		Amount	1
		Type	4TCS-12.2
		Capacity	12HP
15	Total Power of cooling tower		2.95
16	Cooling air Volume		200m3/h
17	Cooling water flow		40 m3/h
18	Water consumption		0.08m3/h
19	Power of circulating water pump		2.2KW
22	Voltage		380V/3Phase/50Hz
23	ice block weight density		900-950kg/m3
24	Power consumption		70KW~80KW/ton



Main  machine:





  Ice Block  :





Ice-making tank:

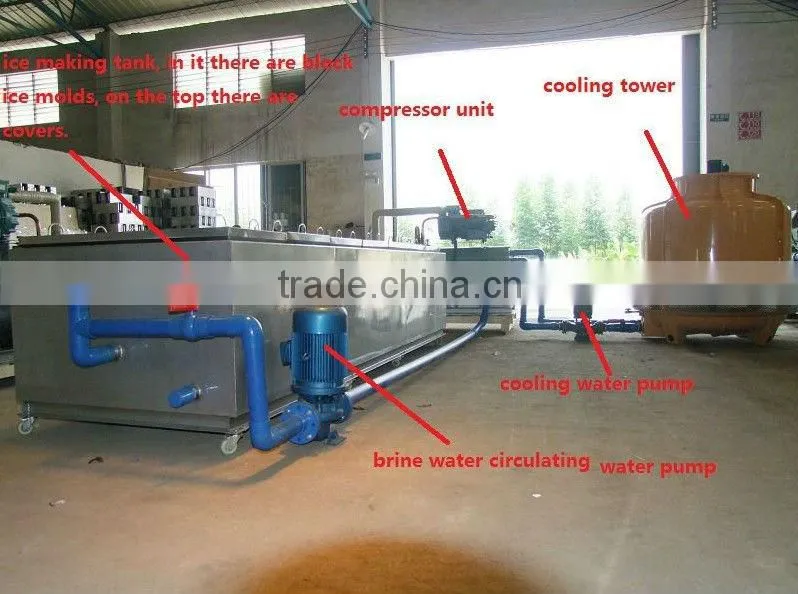

 The component of the machine





The performance parameters of German Bitzer compressor operating bases on European standard

EN12900 and50HZ ,its performance parameters through the European ASERCOM authentication. It is

applicable to HFC and HCFC refrigerants. IDEAL ice making machine mostly chose low-and-medium temperature compressor. As using restore gas cooling way, so when it’s used in the low

 temperature condition and use R507a or R404a, in a large application scope may not need additional

cooling device.





Using PTC temperature sensors to control the temperature of motor, and the insulation class of motor



is IP65, therefore the compressor motor protected from it; Using Plating ptfe bearings, which have low friction and best emergency operation characteristics, and using splash lubrication,in this case,

the compressor can supply oil although under the extreme operating condition.

All these design characteristics make sure that the compressor can work over 15 years.









The condenser used by IDEAL own a welding pressure vessel license which Issued by AQSIQ, it

has  ISO9001,ISO14001 authentication. Using seamless stainless steel tube as cylinder and using

Threaded tube as internal heat transfer material, therefore it has high heat transmission effectiveness.



Considering the differences of the water quality in different areas, it may deposit inside the heat



transfer tube. So we adopt removable end plate design, which make clean conveniently and make the



condenser keeps excellent heat transfer performance sustaining.











DanfossExpansion valve:
