Medium Voltage Cables to IEC 60502

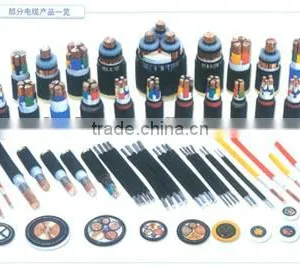

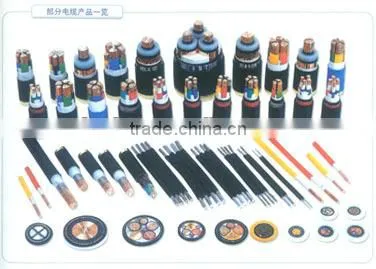

Three Core Cables to IEC 60502

Application

The three core cables are designed for distribution of electrical power with

nominal voltage Uo/U ranging from 1.8/3KV to 26/35KV and frequency 50Hz.

They are suitable for installation mostly in power supply stations, indoors

and in cable ducts, outdoors, underground and in water as well as for installation

on cable trays for industries, switchboards and power stations.

Standards

IEC 60502 Part 1(1.8/3KV)
IEC 60502 Part 2(3.6/6KV to 18/30KV)

Construction

Insulaton Screen:The insulation screen consists of an extruded layer of non metallic,

semiconducting compound extruded over the insulation of each core. The extruded

semiconducting layer shall consist of bonded or cold strippable semiconducting

compound capable of removal for jointing or terminating. As an option, a semi-conducting tape may be applied over the individual cores or core assembly as a

bedding for the metallic layer. The minimum thickness is 0.3 mm and the maximum

resistivity is 500 Ohm-m at 90°C. The screen is tightly fitted to the insulation to exclude all air voids and can be

easily hand stripped on site. The insulation screen is not necessary for both PVC

and EPR/HEPR insulated 1.8/3.6KV and 3.6/6KV cables. The screen may be covered

by semi-conductive water blocking swellable tape to ensure longitudinal watertightness.

Inner Covering & Fillers:For cables with a collective metallic layer or cables with a

metallic layer over each individual cores with additional collective metallic layers,

semiconducting inner covering and fillers shall be applied over the laid up cores.

The inner covering and fillers are made of non hygroscopic material like

polypropylene, except if the cable is to be made longitudinally watertight.

The inner covering is extruded in general but may be lapped if the interstices

between the cores are filled.
The approximate thickness of extruded inner coverings is given in Table 1:

Metallic Layer:The metallic layer may be applied over the individual cores or

the core assembly collectively. The following types of metallic layers are provided:
1) Metallic Screen
2) Concentric Conductor
3) Metallic Sheath
4) Metallic Armour
The metallic screen shall consist of either copper tapes or a concentric layer of

copper wires or a combination of tapes and wires. The concentric conductor is

applied directly over the inner covering. The metallic sheath consists of lead or

lead alloy applied as a tightly fitting seamless tube. The metallic armour consists

of either flat wire armour, round wire armour, and double tape armour.

Table 2.Minimum Total Cross Section Of Metallic Screen

 Separation Sheath (for armoured cable):The separation sheath comprises a layer of

extruded PVC, PE or  LSZH applied over the laid up cores under the armour.

PVC is normally of grade ST2 and PE of grade ST7. The nominal thickness is

calculated by 0.02Du + 0.6mm where Du is the fictitious diameter under the sheath

in mm. For cables without a lead sheath, the nominal separation sheath thickness

shall not be less than 1.2mm. For cables where the separation sheath is applied

over the lead sheath, the nominal separation sheath thickness shall not be less

than 1.0mm.

Armour (for armoured cable):The armour is applied over the inner covering helically.

It consists of either flat galvanized steel wire armour (strip), round galvanized steel

wire armour, and double steel tape armour.

Over Sheath:Overall sheath comprises a layer of extruded either thermoplastic

compound (PVC ST3 type or PE ST7 type) or elastomeric compound (polychlorprene

CSP or chlorosulfonated PE). The nominal oversheath thickness is calculated by

0.035D+1 where D is the fictitiuous diameter immediately under the oversheath i

n mm. For unarmoured cables and cables with the oversheath not applied over the

armour, metallic screen or concentric conductor, the nominal oversheath thickness

shall not be less than 1.4mm. And for cables with oversheath applied over the

armour, metallic screen or concentric conductor, the nominal oversheath thickness

shall not be less than 1.8mm.
