Professional Design Cheap Mini Gps Tracker for Motorcycle

professional design cheap mini gps tracker for motorcycle

1. Functions

1.GSM 850/900/1800/1900MHz

2.Voltage: 9-70V DC

3.GPS location, GPRS timing report

4.Inquires the position by SMS or mobilephone or PC

5.Built-in vibration sensor, vehicle anti-theft

6.Remote monitoring

2. Specification

GSM: 850/900/1800/1900MHz

GPRS: Class 12, TCP/IP

Voltage: 9-70V DC

Current~22mA(12vDC)

~12mA(24vDC)

GPS fixed time:  Cold start 30sec(open sky)

Warm start 29sec(open sky)

Hot start 5sec (open sky)

GPS fixed precision: 10m (2D RM)

Temperature: -20℃ ~ +70℃

Humidity: 5% ~ 95% RH

Dimension: 90.0(L)x45.0(W) x13.5(H)mm

Weight: 80g

3. Installation comands

3.1 Prepare

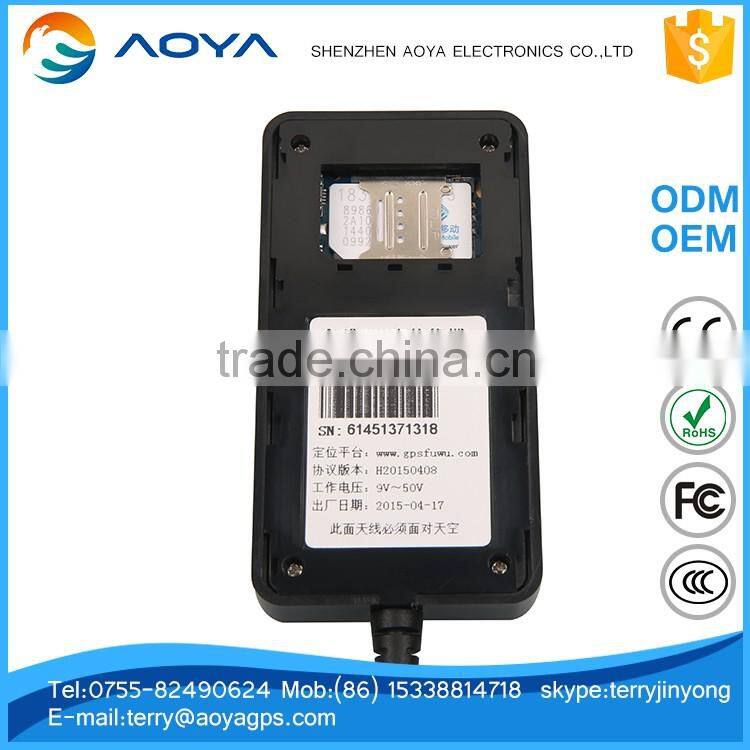

3.1.1 SIM Card:  Please use a GSM SIM card.

3.1.2 Before insert the SIM card, please make sure to turn off the device.

3.1.3 Please make sure the GPRS can be used, if not, please connect Service Provider.

3.1.4 Please make sure the Caller ID can be used.

3.1.5 Then insert the SIM card.

3.2 Installation

Please pay attention to the following matters:

3.2.1 Concealed installation for avoid the thieves damage.

3.2.2 Avoid install together with the RF source, such as reversing radar, alarm and other vehicle communication equipment.

3.2.3 Can use ribbon or wide sponge strength double-faced adhesive stick to fix.

3.2.4 Equipment with GSM antenna and GPS antenna, installation shall ensure that face up (skyward), and above no metal barrier shield, suggest installation position:

     Front windshield decorative below the covert,

Front panel (skin for non-metal material) around the shadow

Rear window below decorative

3.3 Relay connection comands

Oil pump cut-off relay connection method:Coil ends connection were white line (85) and the yellow line (86), white line (85) joint car positive (+ 12 v), the yellow line (86) joint device relay control line.

The vehicles on the tubing string attached to oil pump, cut the wire of oil pump positive, the wire of oil pump positive joint the normally closed end of the relay (green line 87 a), the other end joint the relay’s other end (green line 30).

Note: this product with standard for 12V relay. Fit for installation on 12V car battery vehicles.

If the battery of the vehicle is 24Vs battery, need to be choose 24V relay.

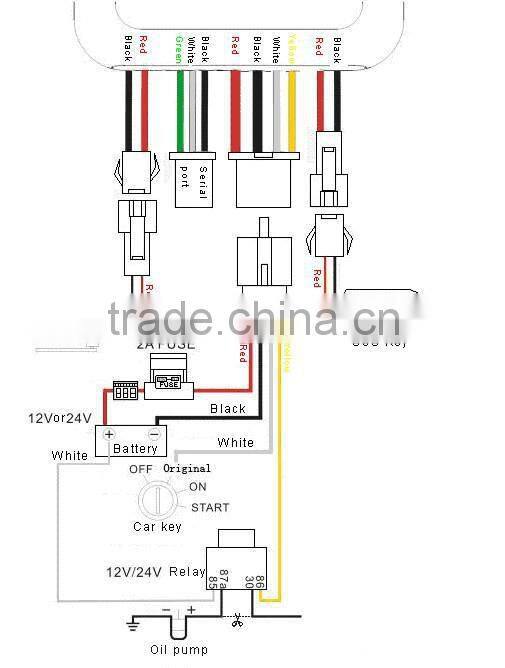

3.4 Device connection diagram
