Automatic UV Coating Machine

Specifications

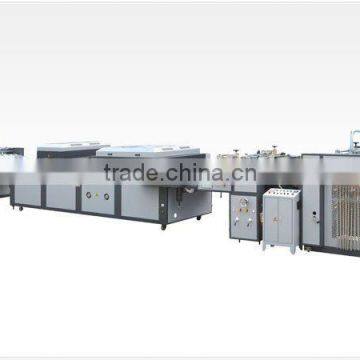

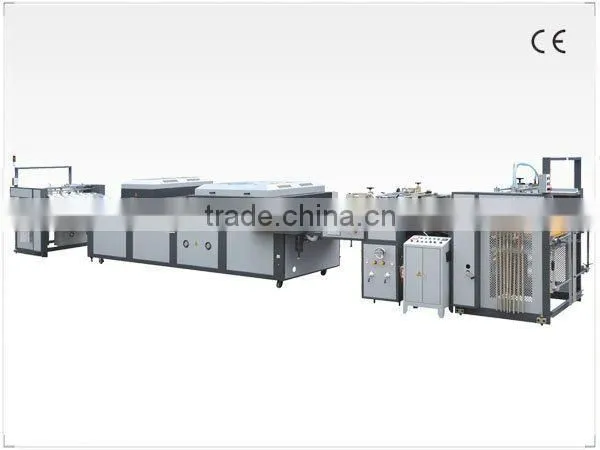

Automatic UV coating machine
1.High Performance
2.Perfect Coating Effect
3.For large printing business

Features:

SACM-E series fully automatic UV coating machine is technically upgraded on the basis of three-roller coating machine. The machine adopts frequency converter to control metering roller speed. Coating oil to different thickness of paper can be controlled by speed variety. The whole operation is easy and convenient. When paper is coated by the machine, veins of orange peel can be prevented, and the coating is much more exquisite, and coating quality will be perfected greatly. The machine is composed of 5 units: automatic paper feeding unit, coating unit, IR drying unit, UV drying unit and automatic paper collector. The 5 units are independent working station, and the assembly of the 5 units can be changed upon requests.



Configuration & Functions:

1. Automatic paper feeding unit

-- Paper feeder adopts oil-free vacuum pump to suck paper sheets.

-- The position of blowers can be adjusted according to needs.

-- Overlap controller and no paper protector are equipped.

-- Paper can be added when the machine is kept running.



2. UV drying unit

--UV radiation makes UV oil hard and wear-resistant, and paper surface will be much glossier.

-- Fast cooling system equipped to prevent paper curvature

-- Mesh Teflon belt conveyor is equipped with air aspirator to guarantee paper conveyed steadily.



3. I.R drying unit

-- I.R drying devices equipped

-- Hot air circulation system equipped

-- To do drying after water-base coating or solvent coating

-- Mesh Teflon belt conveyor is equipped with air aspirator to guarantee paper conveyed steadily.



4. UV Coating unit

-- UV coating unit is equipped with high sensitivity of PLC air-knife system which guarantees smooth coating to thick and thin paper.

--Micro adjustor equipped to control oil usage and coating quality is convenient for users to adjust upon application needs.

-- Paper winding protector: when paper sticks and wraps the coating roller, the protector will stop the machine’s running and the buzzer rings at the same time.



5. Automatic paper collector

-- Low noise of belt conveyer adopts the design of top and bottom pressing track to make paper delivery smooth.

-- Air aspirator is equipped to prevent the curvature of thin paper and makes the paper conveyed stably.

-- Pneumatic patting device tidies up paper stack automatically. And patting frequency is adjustable upon application needs.







Technical Parameters

Model	SACM-1000E	SACM-1200E
Max Paper Size	950*780mm	1050*780mm
Min Paper Size	450×450mm	450×450mm
Max Coating Width	950mm	1040mm
Paper Thickness	80-500g/m²	80-500g/m²
Max Feeding Speed	5000pcs/hour;	5000pcs/hour
Max Feeding Speed(Thin Paper)	3000pcs/hour	3000pcs/hour
Conveying Speed	25-80m/min	25-80m/min
Gross Power	35kw	35kw
Weight	5000kg	5500kg
Overall Dimensions	12500*2100*1850mm	12500*2300*1850mm
