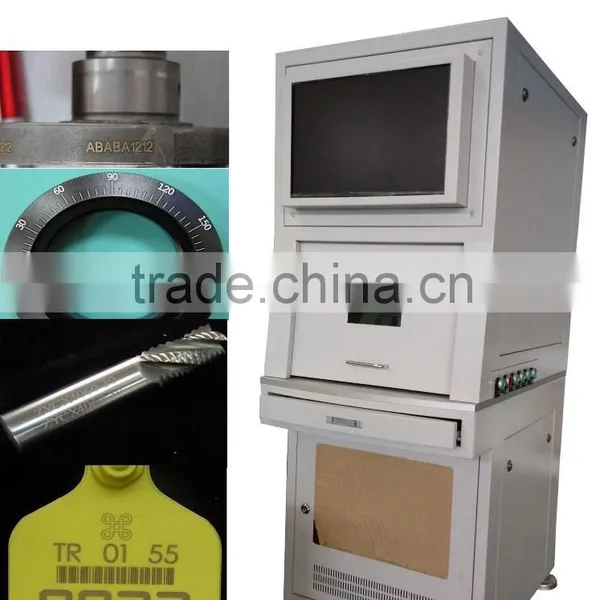

CM-20F Fiber Color Laser Marking Machine

CM-20F Fiber Color Laser Marking Machine

The features of fiber equipment

Floor Mounted and castor movable, Maintenance-free, Small in size and Better Performance! This is a rugged and dependable Laser System with a High-speed USB communication interface to make it’s operation easier.

1.The real beauty of our F-Series is not only the fact that they produce excellent marking quality, but they are basically

 maintenance-free.

2.This technology doesn't require external chiller units , lamp changes, and many of the other somewhat tedious upkeep procedures

 that other systems do. Simple periodic filter changes and basic cleaning techniques will keep your laser running optimally for a very

 long time.

3. Fiber series laser systems also have the benefit of a very long lifespan. Fiber technology in general is rated for 100,000 hours

before needing any replacements.

4.Also, our fiber systems are not only cheaper to maintain but are typically less expensive than many of our other systems. This

makes for a better entry level solution that many of our customers can appreciate. These are a popular choice not only for heavy

industrial applications, but also for smaller job shops as well.

5.Equipment composition and configuration introduction

CM fiber laser marking machine mainly consists of four parts: fiber laser, galvanometer scanning system, computer control system

 and the worktable.

A.Fiber laser

Optical fiber laser integrated structure, no optical pollution, no power of the coupling loss, compact structure compact, air

cooling, with other laser don't possess the high efficiency and reliability.

Excellent beam quality

The optical fiber laser is the medium mixed yb double-clad fiber, resonant cavity length, so the beam quality is very good, M2 value

 is 1.1,the output flare diameter can achieve10 microns.Excellent beam quality to ensure that optical fiber laser marking machine in

a variety of material satisfying marking effects, widely applied in most metal marking industries (such as brass, titanium, steel,iron,

 aluminum and so on) and non metal materials like cloth, fabric, PVC, MDF, leather, acryl, plastic and etc.

Laser long service life

Firber series optical fiber laser marking machine use 915 nm laser diode as the sources are used to pump, the average working

hours can up to 100000 hours.Small and exquisite Volume , applicable in the bad environment

Optical fiber surface area/volume ratio is high, also good cooling effect, no need huge water cooling system, just simple air cooling,

 can be running in bad conditions, such as high impact, high vibration, high temperature, dirt under the conditions of the normal

 operation.

Free maintenance operation

Optical fiber laser no need for any maintenance (not including adjust or clean lens)

B,Light path and galvo scanning system

   The optical system: 1064 nm based on the high precision, vibrating mirror reflection focusing system.

   Laser correction: choose red visible laser collimator's systems instructions axis position, indicating light and laser coaxial, in the

                               process to tracing the function of the instructions and timely and accurate registration.

   Galvo mirror is set to track operation of the laser executive mechanism, and it mainly consists of high accuracy servo motor,

   motor driven plate, mirror, F-θ lens and dc supply of power.

C,Computer control system

Computer configuration CPU: Core420 1.6 G 2 G 160G: DVD. Industry specific 19 inches display WINDOWS operating system  in English

D.Special marking software

Marking software in WINDOWS interface,English operating system, compatible with PHOTOSHOP, CORELDRAW, AUTOCAD and

 so on many kinds of drawing software:time date, bar code, serial number, mark, output in English, graphics, all kinds of bar code,

 Qr code, etc. Word stock the function is all ready, 200 kinds of fonts, can customize wired font, creating one of the proprietary

dictionaries.

Optional: shaft marking-easy to use, Dual axle puzzles marking-many way to compensate for mechanical failure.

Powerful: marking software in WINDOWS XP running, adopt standard industrial control card for laser and scanning of the head of a

 data transmission, mark speed than the traditional way to improve nearly doubled;

  Friendly interface: marking the software allows personalized WINDOWS user interface set, so the software can be adapted to user

 use personalized requirements. Many language support, relaxed and localization. Directly from a SQL database according to the

 factory Numbers retrieval need to play standard data marking, and can be used for the design of the print content. Reserve the

Ethernet interface, and ensure the tender inviting party plant data information transmission system. (the warranty period and the

company data system networking supplier provided free technical support until networking finish).

6.Technology parameter table

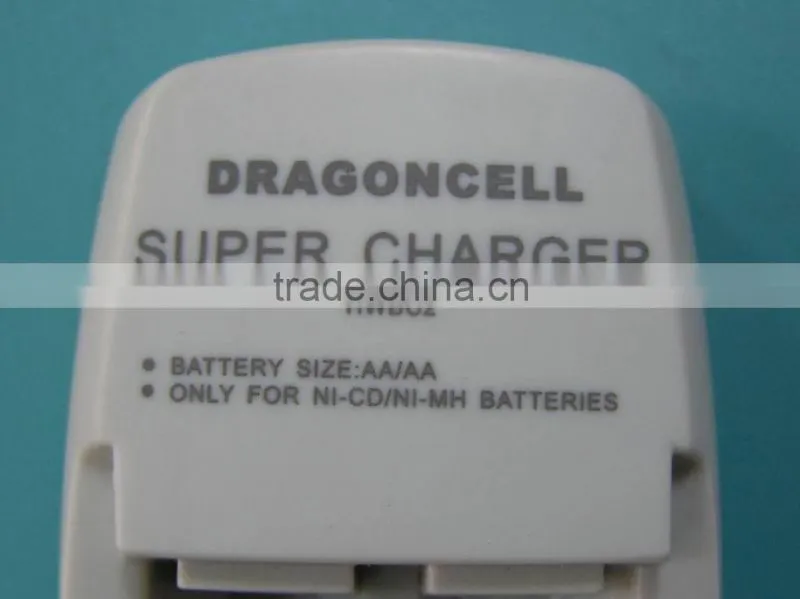

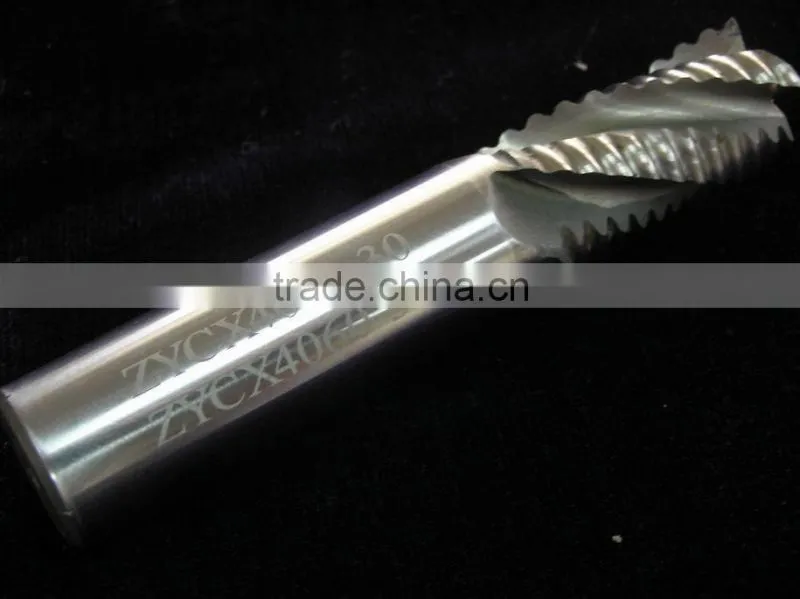

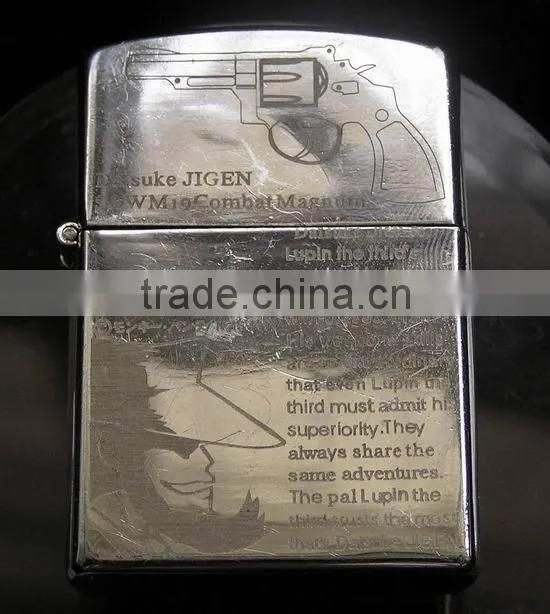

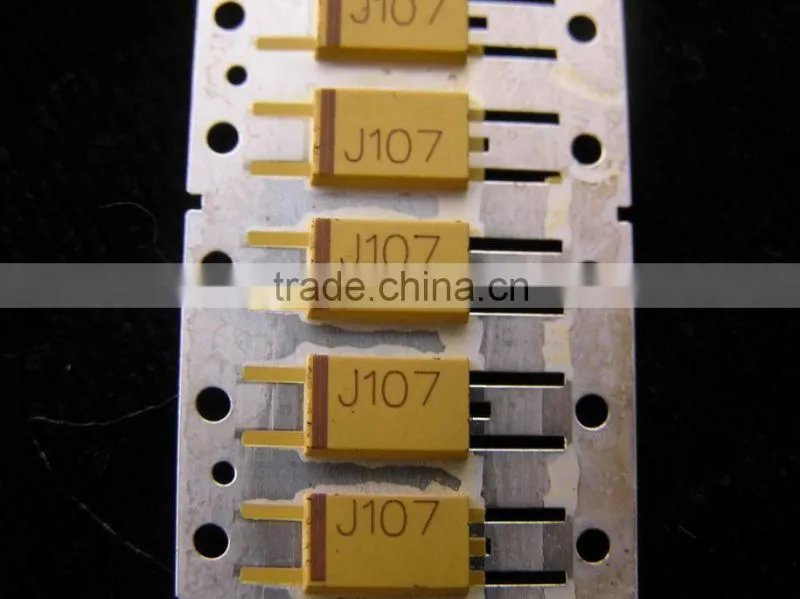

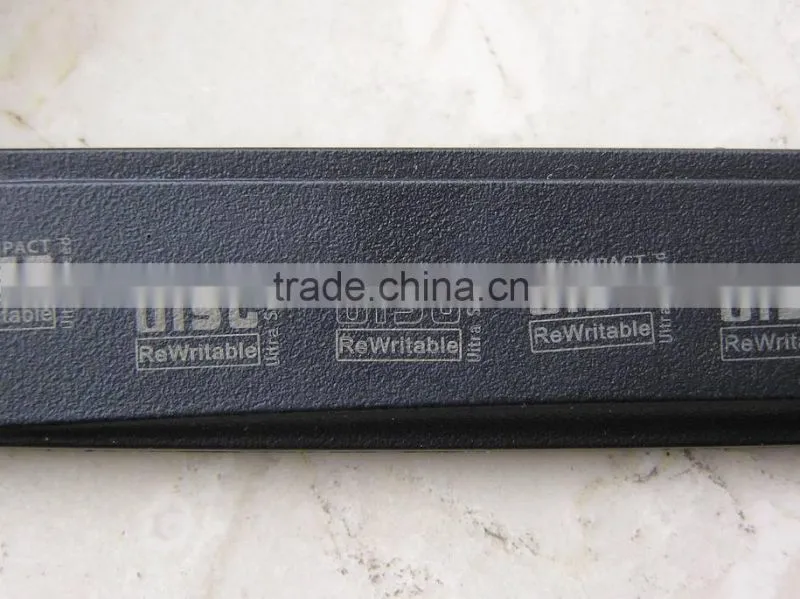

Samples:
