TL-109 Gps Gsm Gprs Car Tracking System

TL-109 Gps Gsm Gprs Car Tracking System thumbnail-1
TL-109 Gps Gsm Gprs Car Tracking System photo-1
US$ 64 - 85 MOQ: 1 Unit
Key Specifications
Get Latest Price
Type:
Other, Gps Tracker, Mini vehicle gps tracker device with monitoring
Use:
Automotive
Screen Size:
Other, NO
Contact Supplier Request Quote Chat Now
Shenzhen Hengyuetong Electronic Co., Ltd.
Payment & Shipping
Payment Methods:
Port of Shipment:
ShenZhen
Delivery Detail:
Delivery time depends on order quantity.

Related Products

  • Product Details

  • Company Profile
  • Contact Us
Type Other, Gps Tracker, Mini vehicle gps tracker device with monitoring
Use Automotive
Screen Size Other, NO
Function Other, NO
Place of Origin Guangdong, China
Brand Name Toplovo
Model Number TL-109 gps gsm gprs car tracking system

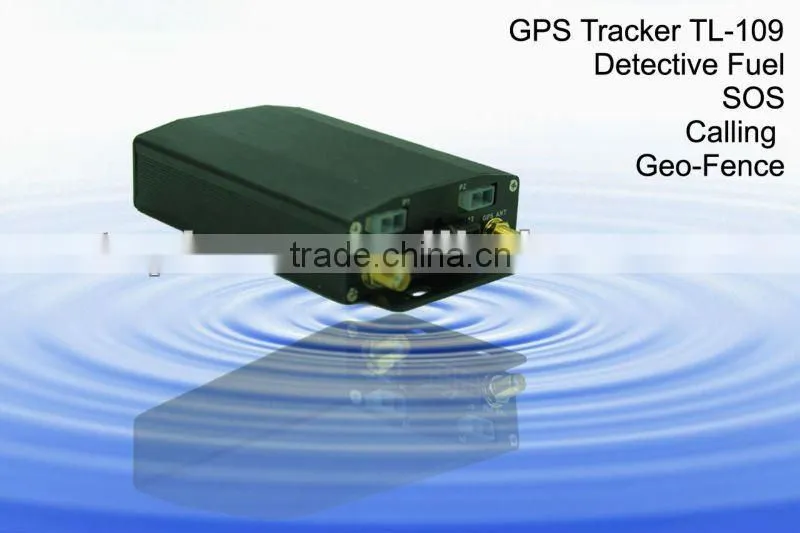

                                    TL-109Vehicle GPS Tracker

 1. Introduction



Working Based on existing GSM /GPRS network and GPS satellites, vehicle tracking solution is a professional system that consists of high sensitive and reliable car GPS trackers and server tracking software. Not only transmit the longitude and latitude coordinate to your cell phone by SMS, but also transmit the coordinate, vehicle status and alarm information to the designated server by GPRS. By this you can know where the vehicle is, where had it been to, what the status it is. You can also stop the vehicle by cutting off the circuit and fuel. What’s more, it support hand-free phone call between the driver and call center. This solution can be widely used in the vehicle tracking, valuable assets monitoring, fleet management area.





2. What’s new?



Ø Support hand-free phone call between driver and call center. This function is very useful for taxi, rental vehicle, ambulance and police car.



Ø Fuel detective, Fuel and Power cut off



Ø Designed with inner relays so that it is easy to be installed.



Ø Server software is especially designed for tracking a large quantity of trackers.







3. Main Features



Tracker

Software

Real-time locating

Hand-free phone call

Listen in function

ACC detective

Door detective

Fuel detective

SOS alarm

Geo-fence alarm

Speeding alarm

Low power alarm

Power-lost alarm

Cut off the power/fuel

Customizations are welcome

Based on Google map

Support multi-users

Real-time tracking

History replay

Report download

Cut off the power/fuel

Set time zone

SOS alarm

Speeding alarm

Geo-fence alarm

Power-lost alarm

Storage data for one month

Customizations are welcome







4. Applications



Rental vehicle monitoring and management



Taxi/ ambulance/police car dispatch management



GPS tracking service



Guard against thief system







5. Specification



Content

Specs.

Dimension

96mm x 64mm x 25mm

Weight

180g

Network

GSM/GPRS

Band

900/1800Mhz

850/900/1800/1900Mhz

GPS chip

SIRF3 chip

GPS sensitivity

-159dBm

Digital input

9-36V DC

Analog Input

0-15V

Cold start

42 sec.

Warm starts

38 sec.

Hot start

1 sec.

Battery

Chargeable 3.7V 870mAh battery

Operation temperature

-40°C to +75°C

Humidity

5%--95% non-condensing







6. Installation

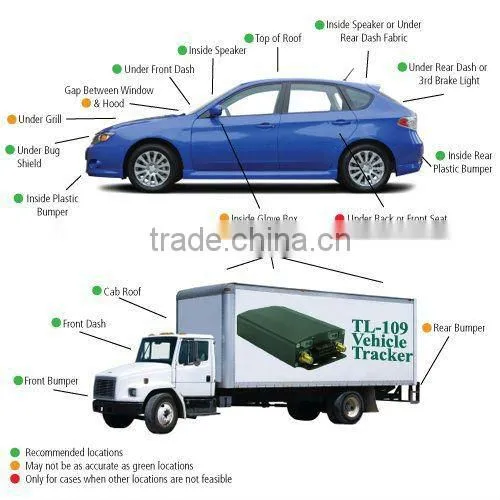

6.1 Recommend placement for GPS antenna



There are many places in the car you can install the device, you can select one which is convenient.



If you are use it as a guard against thief system



TL-109 gps gsm gprs car tracking system











6.2. Connect the GSM antenna and GPS antenna

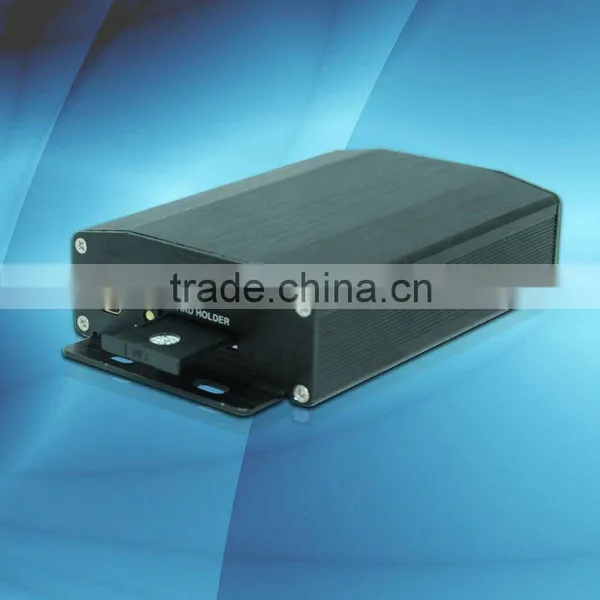

B1:USB Port;



B2: SIM Guide Switch;



B3 :Sim Card Slot;



A1: GSM antenna; A2: GSM indicate led



A4 :GPS antenna; A3: GPS indicate led



P1:Fuel Detective Port

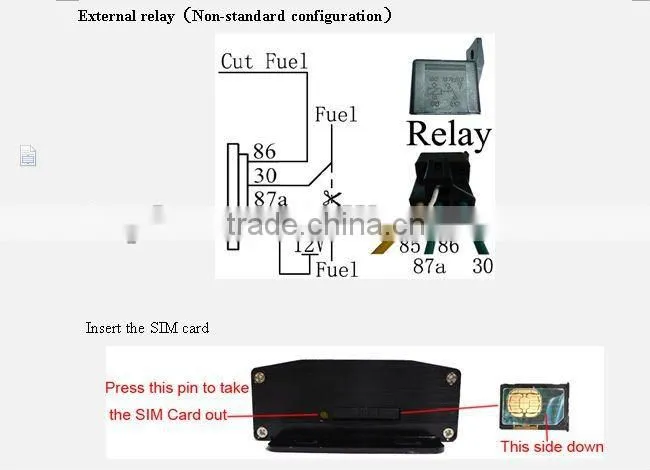

P2:Spare Port (One output signal, can connect external relay)





TL-109 gps gsm gprs car tracking system











Part C



7. 12V

8. SOS button

9. MIC-

10. SPK+

11. Door

12. ACC-A

6. 0V

5. Spare line

4. MIC+

3. SPK-

2. Call button

1. ACC-B

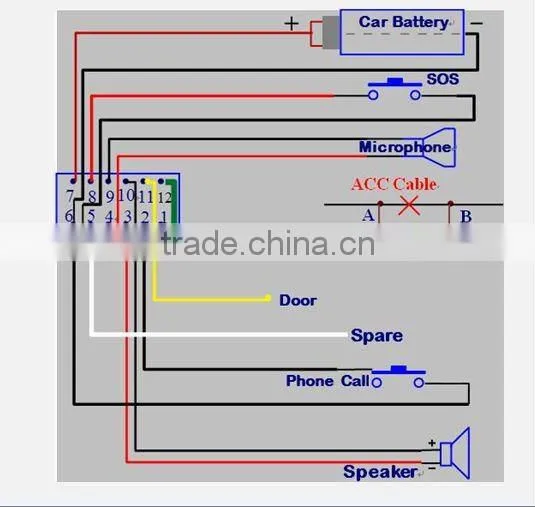

6.3. Connected diagram of cable (Part C)



For now:what you need to connect with the car is



Two Power cables



Door cable



Spare cable



Two ACC cables



TL-109 gps gsm gprs car tracking system

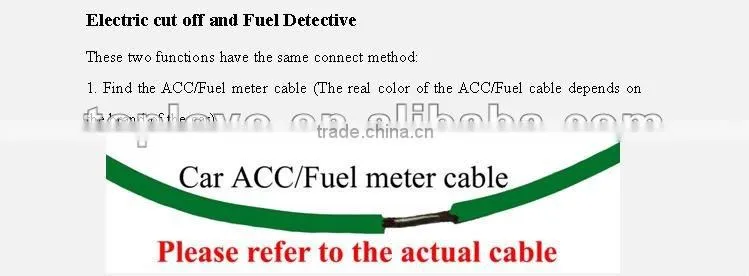

Electric cut off and Fuel Detective



These two functions have the same connect method:



TL-109 gps gsm gprs car tracking systemTL-109 gps gsm gprs car tracking system

Analog input(fuel detective)



1. Find out fuel meter cable of the car and cut off.

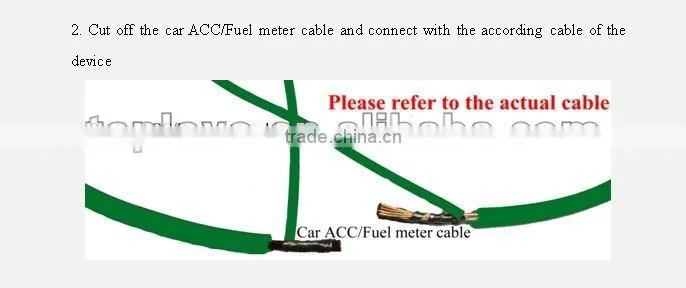

2. Connect the according cable(Analog input) with the fuel meter cable of the car.



3. Send command (123456V1) to read input voltage and compare with the fuel dials when the tank is full with fuel (first ratio).



4. Send command again to read input voltage and compare with the oil dials when the tank has less fuel (first ratio).



5. Get the real value via the average value of the two ratios.



6. Then you can calculate the correct via fuel dials and the average ratios.





  TL-109 gps gsm gprs car tracking system







 6.5. After inserting the SIM card into the tracker, it will be switched on automatically.GSM LED and GPS LED will be bright at the same time. That means tracker is starting. After starting the GSM LED is going to blink if the tracker has got GSM signal. The GSP LED is going to blink if the tracker has got GPS signal.





 TL-109 gps gsm gprs car tracking system





 TL-109 gps gsm gprs car tracking system
