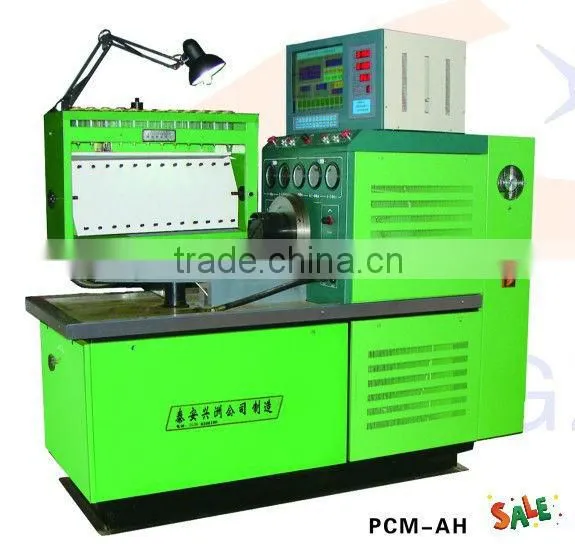

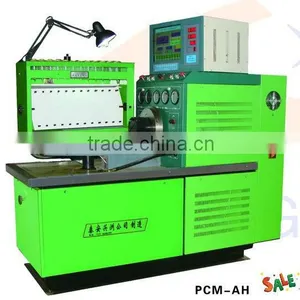

fuel injection pump test bench(LCD,PCM-AH)

wooden case
fitting with the machine

Specifications

1.output power:7.5kw,11kw,15kw,22kw.
2.industrial computer
3.testing 12 cylinder pump.
4.Windows XP system





Diesel Fuel Injection Pump Test Bench(Displayed by LCD& digital)



FUNCTIONS

1 12-cylinder diesel fuel injection pump can be tested

2 Measure each cylinder delivery at any speed.

3 Check each cylinder injection timing with static.

4 Checking the sealing injection pump body.
5 Check the mechanical governor.
6 Check the pneumatic governor.
7 Check the vacuum capacity of governor.
8 Check the pressure compensators (LDA).
9 Measure the internal pressure of distributor pump body.

10 Test the electromagnetic valve of distributor pump.
11 Check the transfer pump.

 12. Can measure the reflux delivery of distributor pump.

 13 Can check the advance angle of advance device.(OPTIONAL)







Features:



1.It has the temperature control function with the heating and cooling setting.



2.Two filters for cleaning the test fuel.



3.It adopts advanced frequency changing technology,stable performance,adjust the pump speed in a large range,low noise,save power energy.



4.LCD shows the pump speed,times and temperature..



5.With the 12V,24V DC electric source, for VE pump using DC power.



6.RPM setting, can set the pump speed freely.



7.With the high-pressure and low-pressure fuel system, can provide enough fuel and stable fuel supply,but also can test the pump sealing.



8.It has the positive and negative air pump, can provide the stable and adjusting air source.



9.VE pump chamber gauge and fuel return measuring.



10.Industrial computer operation.,windows XP operating system.



11.It adopts the more material for the steel board, longer service life.





 Technical Parameters:

Output power	7.5kw,11kw.15kw.8.5kw,22kw
Power supply	3-phase 380V/50HZ,3 phase-220V/50HZ
Interaxe height	125mm
graduates	45CC,150CC
Tank volume	60L
DC supply	12/24V
Feeding fuel pressure	Low 0--0.4Mpa, High 0--4Mpa
Range of speed	+/-4000RPM
Control temperature	40+/-2°C
Filter accuracy	5u
Air pressure	-50+300Kpa
Size:	2.4*1.2*2m
Weight	1200kg
Display	15” or 17”
Package	Wooden case
