Features

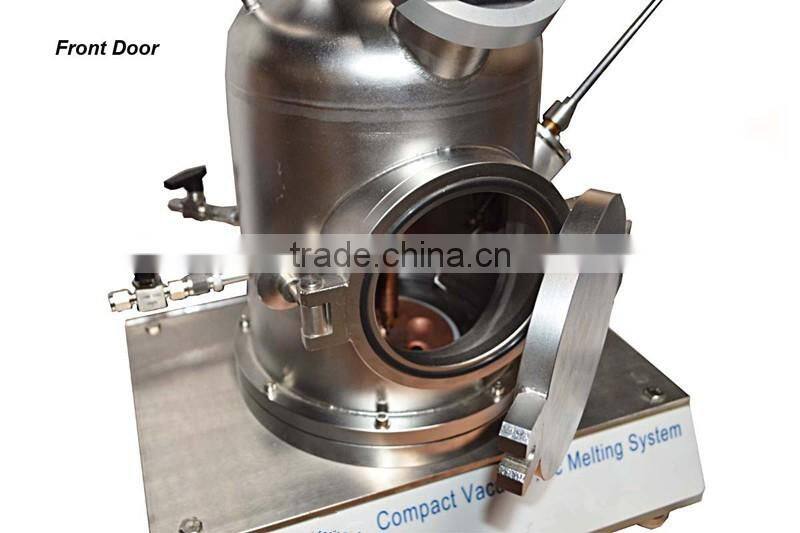

Φ120mm front door for easy sample loading/unloading

A tinted observation window is installed on the front for instant

  monitoring of the entire melting process.

Water cooled vacuum chamber(φ300mm × 320mmH), cold copper Crucible

and electrode Electrocution (height) adjustment via hand wheel turning

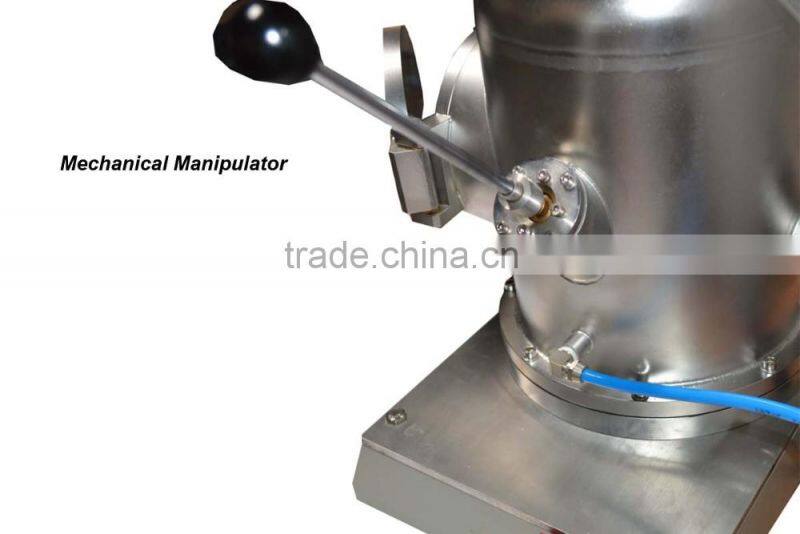

Integrated mechanical manipulator made of stainless steel 1Cr13 can

repeatedly tilt/rotate multiple metal ingots without breaking the vacuum

Water-cooled copper hearth allows smelting multiple samples without cross-

contamination up to 3000°C

Vacuum Pressure Gauge

Please select the anti-corrosive capacitance diaphragm gauge or mechanical

 Vacuum pressure gauge from option bar.

Digital pressure gauge is used for vacuum chamber

Mechanical pressure gauge is used when continuous flow of inert gas inside

the chamber

Power supply

Input Voltage: Single phase  AC 220V+/- 15% . 50/ 60Hz

(Three Phase  AC 380V 50Hz is available upon request)

Input Power:  6.3KW, 30A Max.

Output Power: DC, 56V (OVC), 10 - 190A max. adjustable

Optional: larger current up to 300A is available at additional cost.

Max. Temperature

~ 4000°C , almost can melt all type metal ( < 10 g )

Bottom left picture is a 4.5 g tungsten melt drop

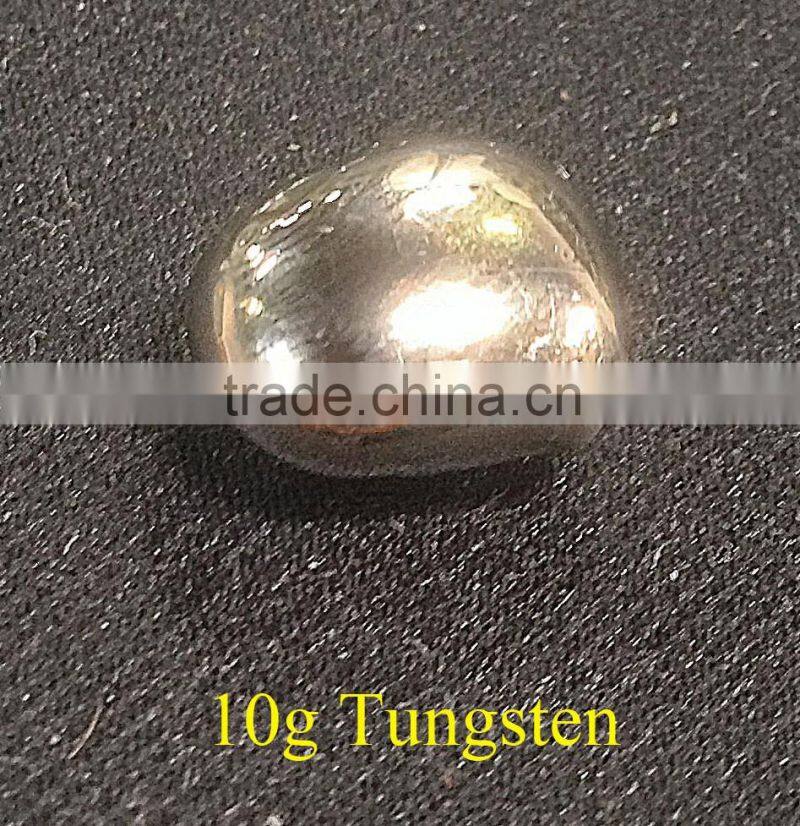

Bottom-right picture is a 10g tungsten melt drop

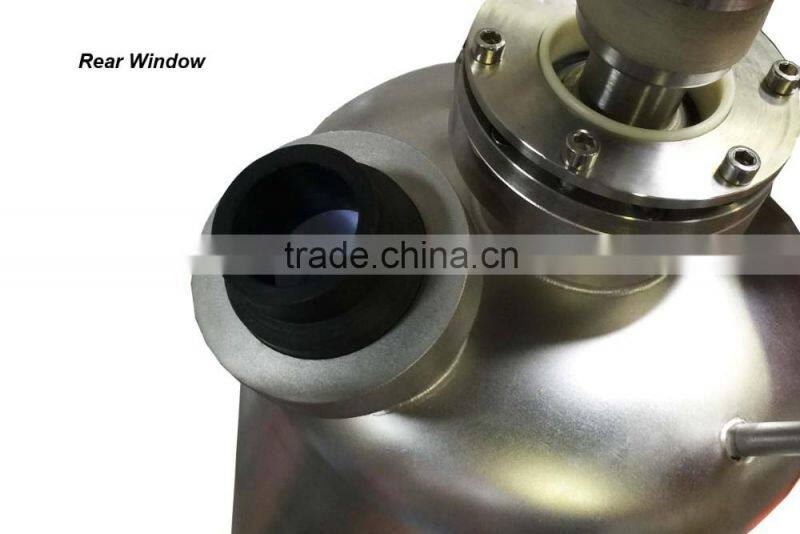

Vacuum Chamber &

Copper Hearth

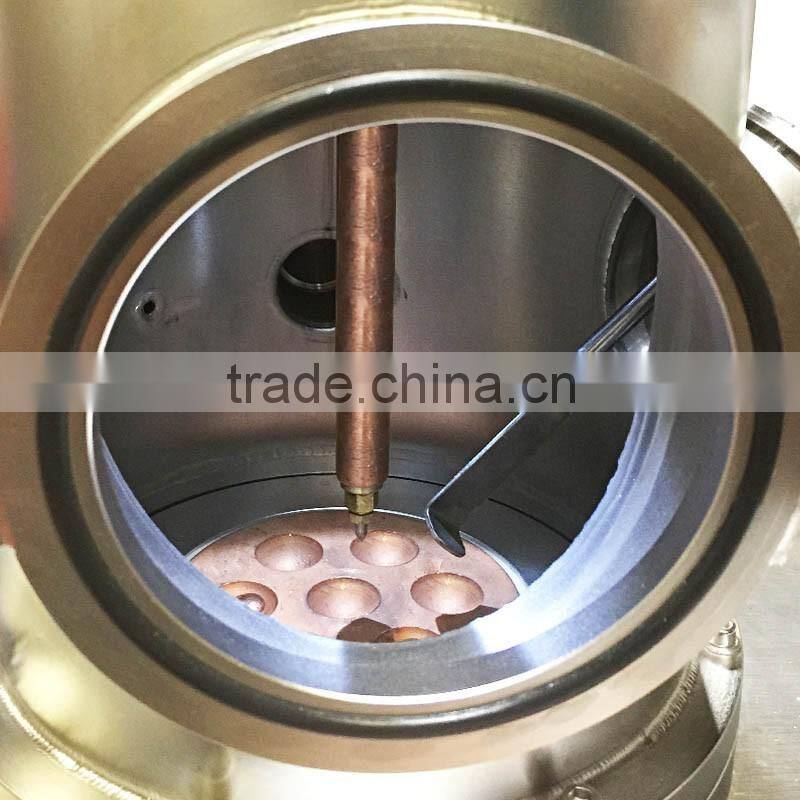

Vacuum chamber: Φ200mm×350mm, made of stainless steel with water

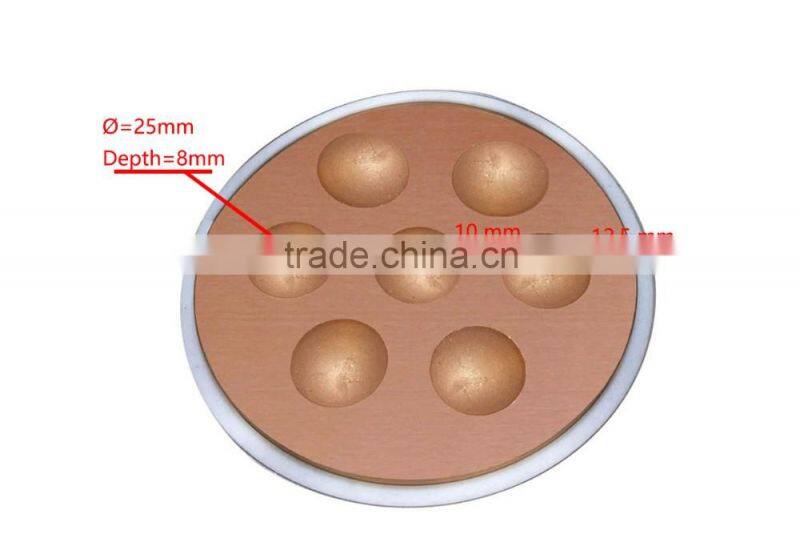

cooling jacket Water cold copper hearth with 7 crucibles of 25mm Dia x 8mm

 depth

Solidified sample is about 20 mm half-round button in max. and sample

weightdepends on material density. Customized copper hearth is available

upon request

Sample weight for each crucible can be estimated as: W(g)= 2/3 π r3 d ( d=

density, g/cm3)

Electrode

4 mm Dia. Tungsten electrode with water cooling

Top hand wheel can move electrode cycle, upward and downward

( max. 30 mm) to melt seven sample in one batch

Vacuum Pump (Optional)

Vacuum Level is dependent on the vacuum pump used:

  1E-3mbar via mechanical/roughing pump

  1E-5mbar via turbo pump. We strongly recommend you

consider Turbo molecular vacuum Pump Station for high-quality melting

Water Chiller Gas (Optional)

Water cooling is required ( not included ) for its chamber, copper mold, and

an electrode.

High purity Ar gas is required ( not included ).

You may use 5% H2 + 95% Ar gas to better reduce oxidation

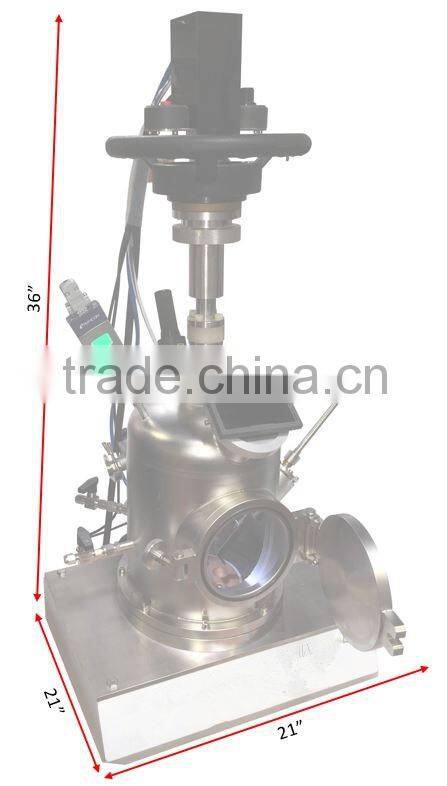

Furnace Dimensions

21W × 21 D × 36 H (exclude the power supply)

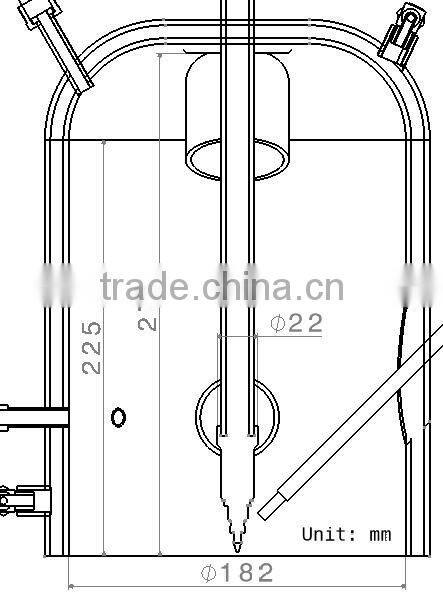

Chamber Dimensions

Φ182mm × 225mm

Net Weight

50Kg

Warranty

One year limited warranty with lifetime support
