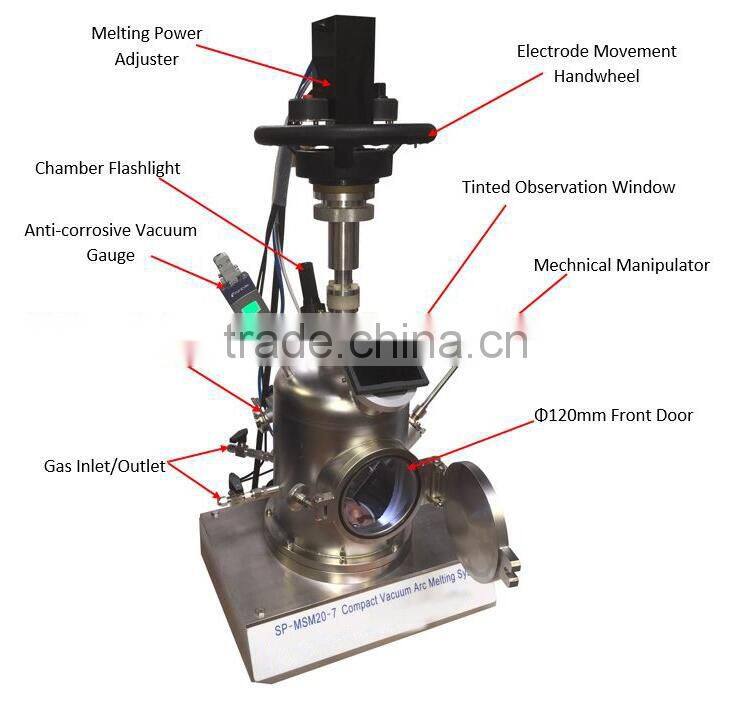

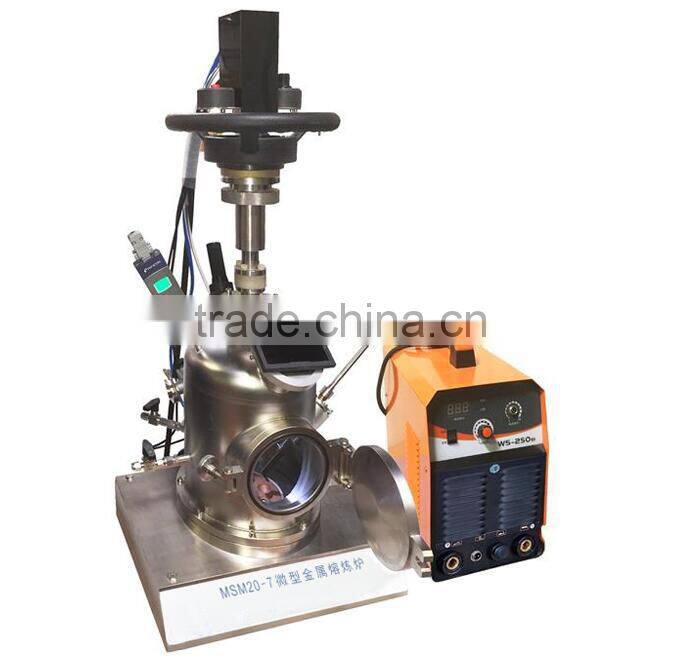

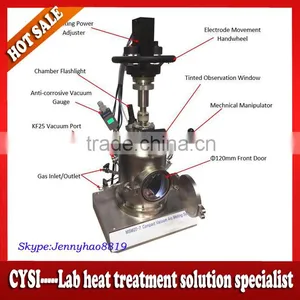

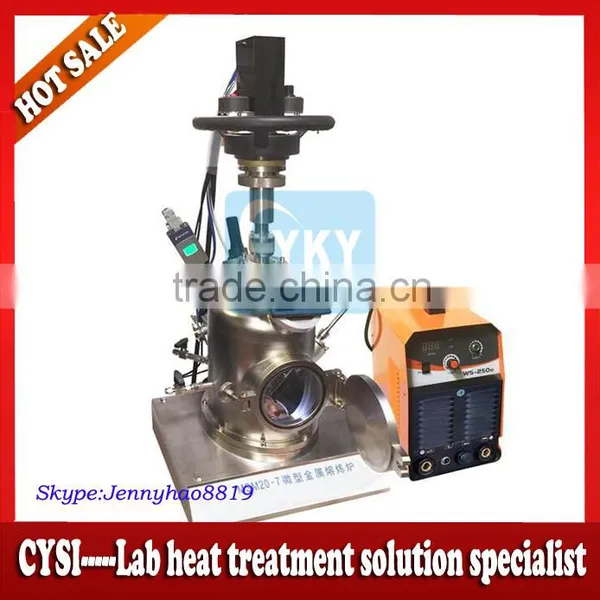

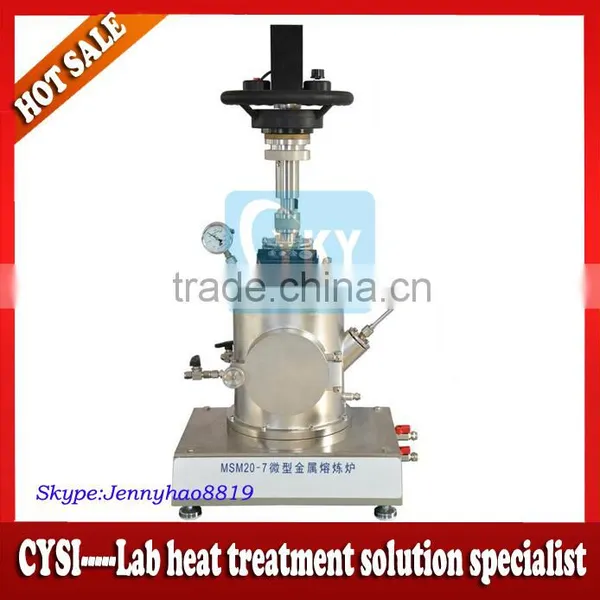

Laboratory Non-consumable Electrode Vacuum Electric Arc Melting Furnace With CE

Features

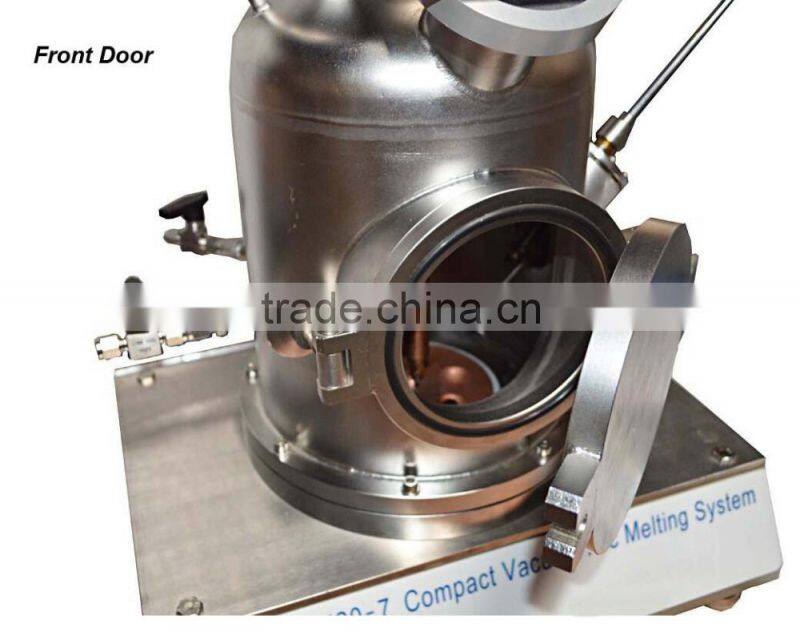

• Φ120mm front door for easy sample loading/unloading
• A tinted observation window is installed on the front for instant           monitoring of the entire melting process.
• Water cooled vacuum chamber(φ300mm × 320mmH),  cold copper crucible and electrode
• Electrode position (height) adjustment via hand wheel turning
• Integrated mechanical manipulator made of stainless steel 1Cr13             can repeatedly tilt/ rotate multiple metal ingots without breaking the vacuum
• Water cooled copper hearth allow smelting multiple samples without   cross contamination up to 3000°C

Vacuum Pressure Gauge

• Please select the anti-corrosive capacitance diaphragm gauge or  mechanical vacuum pressure gauge from option bar.
• Digital pressure gauge is used for vacuum chamber
• Mechanical pressure gauge is used when continuous flow of inert  gas inside the chamber

Power supply

• Input Voltage: Single phase  AC 220V+/- 15% . 50/ 60Hz
• (Three Phase  AC 380V 50Hz is available upon request)
• Input Power:   6.3KW, 30A Max.
• Output Power  DC, 56V (OVC), 10 - 190A max. adjustable
• Optional: larger current up to 300A is available at additional cost.

Max. Temperature

• ~ 4000°C , almost can melt all type metal ( < 10 g )
• Bottom-left picture is a 4.5 g tungsten melt drop
• Bottom-right picture is a 10g tungsten melt drop

Vacuum Chamber &
Copper Hearth

• Vacuum chamber: Φ200mm×350mm,  made of stainless steel with  water cooling jacket
• Water cold copper hearth with 7 crucibles of 25mm dia.x 8 mm depth
• Solidified sample is about 20 mm half-round button in max. and sample        weight is depended on material density.
• Customized  copper hearth is available upon request
• Sample weight for each crucible can be estimated as: W (g)  = 2/3 π r3 d    ( d= density, g/cm3)

Electrode

• 4 mm dia. Tungsten electrode with water cooling
• Top hand wheel can move electrode cycle, upward and downward  ( max. 30 mm)   to melt seven sample in one batch

Vacuum Pump  (Optional)

• Vacuum Level is dependent on the vacuum pump used:
  • o 1E-3mbar via mechanical/roughing pump
  • o 1E-5mbar via turbo pump.  We strongly recommend you consider Turbo-molecular Vacuum Pump Station for high quality melting.

Water Chiller & Gas  (Optional)

• Water cooling is required ( not included ) for its chamber,  copper mold and electrode
• High purity Ar gas is required ( not included ).You may use 5% H2 + 95% Ar     gas to better reduce oxidation

Furnace Dimensions

21" W × 21" D × 36" H

Chamber Dimensions

Φ182mm × 225mm

Net Weight

50Kg

Warranty

One year limited warranty with lifetime support
