Large Format Ricoh Gen5 Outdoor uv Ink Signage Flabed Printers

General Information

Model

DOCAN M6

Catagory

UV Flatbed Printer

Printing Size

2.5 x 1.2m

Printing

Print Technology

drop-on-demand piezo electric inkjet

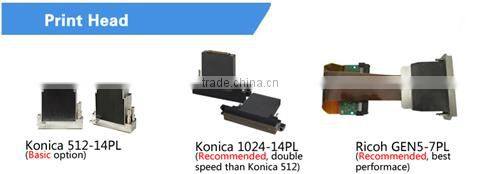

Printhead

KM-512MH-14PL/KM-1024MHB-14PL/Ricoh Gen5 7PL

Printhead Control

Printhead temperature and voltage are adjustable in software

Ink Type

UV curable Ink

Ink Reservoir

Refillable on the fly while printing/2000ml

Rip Software

Photo Print/ONYX/Caldera

Color Management

ICC based color, curves adjustment, density adjustment

File Format

Tiff, Jpeg, Pstscript, eps, pdf

Media Thickness

1-100mm

Printhead QTY

KM-512MH-14PL

KM-1024MHB-14PL

Ricoh Gen5

4-8pcs

4-8pcs

4pcs

Resolution

KM-512MH-14PL/KM-1024MHB-14PL

Ricoh Gen5

720 x 720 dpi

600 x 600 dpi

720 x 1080 dpi

600 x 900 dpi

720 x 1440 dpi

Printing Speed

KM-1024MHB-14PL

Ricoh Gen5

4 pass 28 sqm per hour

4 pass 20 sqm per hour

6 pass 19 sqm per hour

6 pass 14 sqm per hour

8 pass 15 sqm per hour

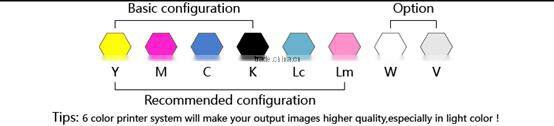

Print Colors

4 colors (CMYK), 6 colors (Lc Lm CMYK), White/Varnish optional

Drying System

UV Lamp with three power levels

Medias

Rigid materials: glass, acrylic, PVC foam board, KT board, Wood, WPC, Metal panels,ceramic tiles, MDF, etc.

Outdoor Life of finished printing

3 years (use Docan ink)

Dimensions and Weight

Dimensions

4.65*2.2*1.58m

Package Size

4.8*2.3*1.8m

NET Weight

1580kg

Operation

Power Supply

50/60Hz 220V(10%)>30A

Operation Environment

20C to 28C

Humidity

40% to 60%

Warranty

one year

Machine Highlights:

Higher Speed Plus Higher Resolution:

Konica print head with 1024-14PL nozzle is used to support you with high speed printing and higher resolution

(Max resolution can be up to 1440dpi*1440dpi)

Double circulation for white color:

One small circulation is the circulation within the ink bottle. when the head cartridge stop, the circulation starts.

The pump starts to stir the ink bottle.

One big circulation is the circulation from the ink sub tank to the ink bottle

Beside this , there will be automatic frequency flush on the print head set by the software.

In this way, the white clot on the print head can be get rid of .

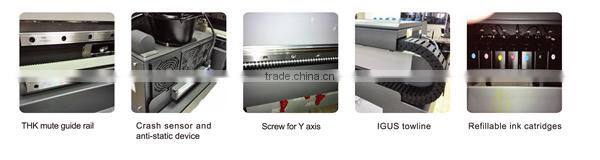

Solid Mechanical machine structures:

The X axial guide rail is imported from JAPAN THK, which is more stable than the belt transmission

to prevent of the belt will get loose after half years usage. The Y axial we use double screw pole for transmission.

Material Automatic height testing function:

The machine can test the material height automatically.

Print head protection system:

Print head anti-crash system can protect the print head by stopping the head cartridge in case of print head crash.

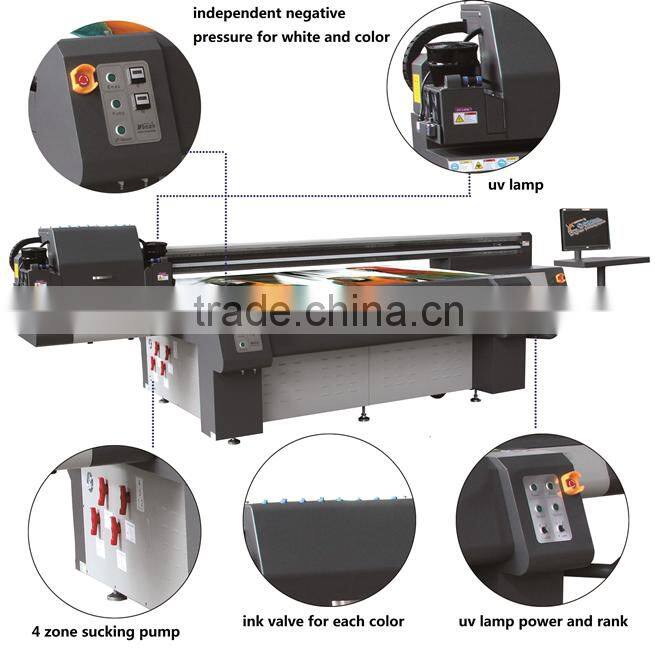

Independent negative pressure for white and color , automatic negative pressure control

To ensure a stable negative pressure during printing, we equipped two independent negative pressure for white and color . The negative pressure is different from other brand in the market , it is not only a gauge which show

the reading but can automatic control the pressure with the Honeywell pressure sensor send signal to air pump

to control rotating speed to be fast and slow.

Superior design of the Negative pressure workflow

Our negative pressure goes from air pump to big air bottle then to sub air tank. Most other factory use

simple negative pressure happen devices.  In case of the ink flow back to the devices , then the device is short circuits. But our design helps to eliminate the risk. In case of the ink flow back, our design can block the further damage to electronic device.

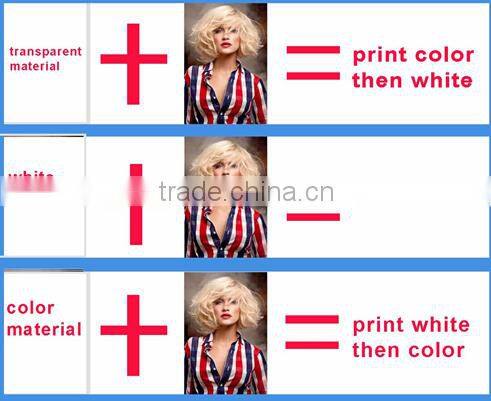

Different printing model

Our printer support the color and white printer at the same time , we also support 2 whites.

When all the print head at the same row , we support C+W+C Double side view

The electricity driven uv lamp shutter

Docan uv lamp shutter is driven by electricity rather than air compressor, so the response is more quick and less noise.
