Indoor Antenna Home Booster/dual Band Repeater 850 1900/ Dual Band Mobile Phone Signal Booster/CDMA+PCS Car Signal Amplifier

  Indoor antenna home booster/dual band repeater 850 1900/ Dual band mobile phone signal repeater/CDMA+PCS car signal Amplifier

Why do you need to buy repeater/booster?

What will be changed when using this products??

 1 A cheap and immediate solution that would allow them have clear phone calls or higher speed broad band;

 2 No more dropped calls! No more poor reception;

 3 No more running to the windows or going outside to talk on your mobile phone;

 4 Now you can reach everywhere with signal boosters;

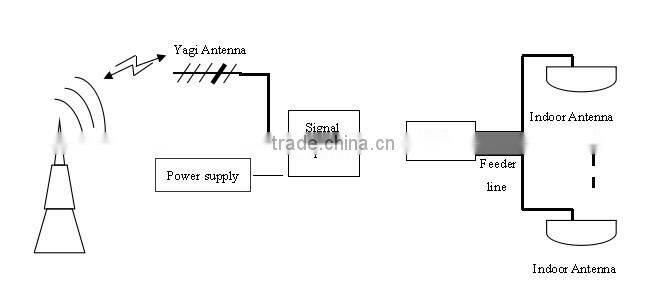

How can repeater bring your mobile phone better signal?

•The outside antenna catches low signal from operator servicer’s base station and delivers it to cell phone repeater through the connection cable (coax).

•After the signal is accepted by the mobile repeater, this device amplifies it.

•Then this amplified signal goes through the connection cable (coax) to the inside antenna.

•And after that, the amplified signal transmits to your cell phone.

• Finally, your cell phone will get good signal, never on and off

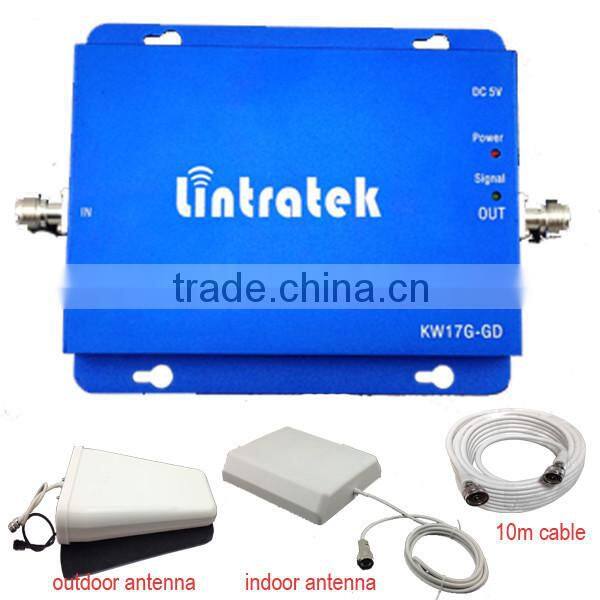

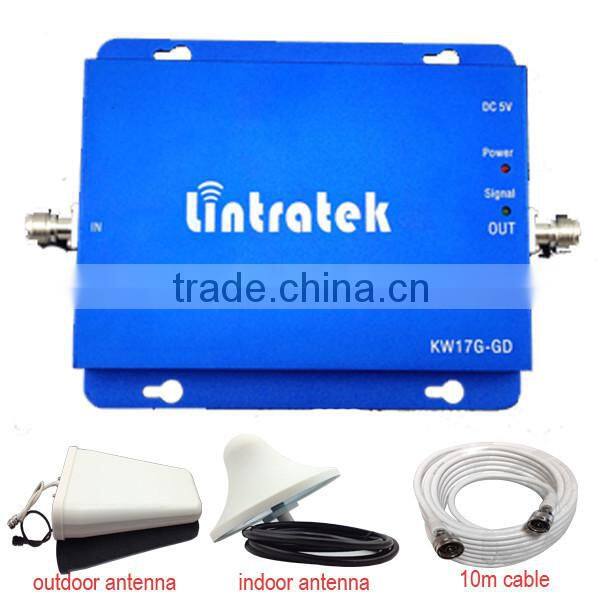

A regular cell phone repeater consists of (full kit)

• 1 -Outdoor antenna log periodic antenna(or wall mounted, yagi antenna)
• 2 - Indoor Omni ceiling antenna( panel antenna)
• 3 – Power adapter
• 5 - User manual
• 6 - Cell phone repeater
• 7. 10 meters outdoor cable and 1 meter indoor cable  Specification should care about :

  Model No		KW17G-CP
  Parameter data		Uplink	Downlink
  Frequency Range		UL:824-849 mhz UL:1850-1910mhz	DL:869-894 mhz DL:1930-1990 mhz
  Output Power		15±2dBm	17 ±2dBm
  Gain		60 dB	65dB
  Bandwidth		Wide Band
  Automatic Gain Control		>20dB
  Ripple in Band		≤5dB
  Intermodulation Products	9KHz~1GHz	≤ -36 dBm
  	1GHz~12.75GHz	≤ -30 dBm
  Spurious Emission	9KHz~1GHz	≤ -36 dBm
  	1GHz~12.75GHz	≤ -30 dBm
  Noise Figure @ max. gain		≤ 6 dB
  VSWR		≤3
  MTBF		>50000 hours
  Power Supply		AC:90~265V, 50/ 60Hz;DC:12V 3A
  Power Consumption		< 20W
  Impedance		50 ohm
  Mechanical Specification
  RF Connector		N-Female
  Cooling		Heatsink Convection cooling
  Dimensions (D x W xH )		150*110*22mm
  Weight		1.2Kg
  Installation Type		Wall Installation
  Environment Conditions		IP40
  Humidity		< 90%
  Operating Temperature		-10°C ~ 55°C

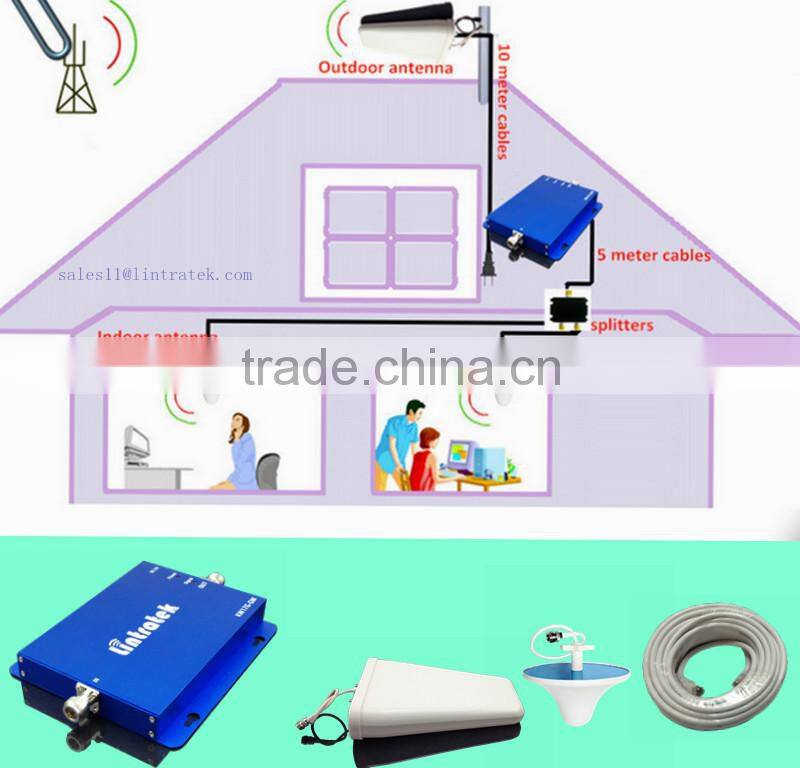

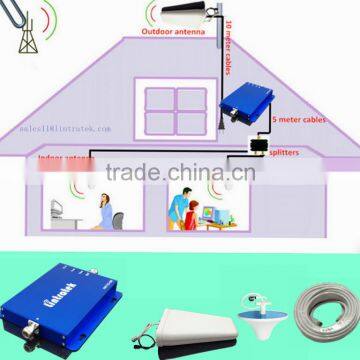

• How should you install repeater (very easy and simple):

  Step 1: Use your mobile phone to test signal strength outside house or on roof, -70dbm is the basic requirement (full bar).



  Step 2 Install outdoor antenna in that location and keep adjusting, point it to signal tower station, try to get best signal.



  Step3: Run outdoor coaxial cable into building in a convenient location to connect with signal repeater.



  Step 4: Mount your indoor antenna with signal repeater

  Step5:  Power up signal repeater device to check the signal inside, moving outdoor antenna until you get satisfied signal.

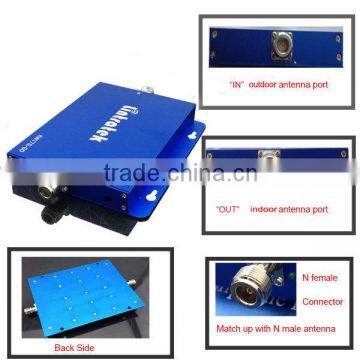

  Note: Connect outdoor (BTS) port with outdoor antenna, connect indoor ANT(MS) port with indoor antenna, outdoor antenna is mounted at a higher position. Both antennas should be 10 meters far

  away from each other at least.



  Indoor and outdoor antenna must be separated by wall.

 Repeater packing photo:

Signal problem & installation technique supporting

1.If still weak signal receipt after installation, please check if outdoor antenna point to signal tower correctly or elsewhere has stronger signal and confirm signal strength achieve-70DBM.

2.If still have no signal after installation, please check our device power adapter whether connected perfectly? And connectors connect well.

3. If strength is not steady, please check if outdoor and indoor antenna is too close; please ensure outdoor antenna has distance of 10 meters at least, with a barrier and not in a same horizontal line.

4. Packed the outdoor connector by waterproof glue, otherwise wet reduce the signal cover area.
