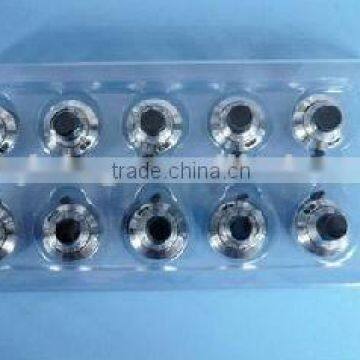

knobs for Potentiometer WXD3590

Specifications

1,WXD3590S Wirewound Potentiometer dials
2.RoHS compliant
3,Fast delivery
4,Free sample

Some parts of our certificates





Advantage of choosing our company and products:



1. Sichuan qixing electronic co. ltd. is a technical factory of mainly manufacturing and develop high power resistor,wire-wound potentiometer,metal glass glaze potentiometer,carbon film potentiometer,precision parts and AC power noise filter.



2. The established maxim of our company is technical innovation, keeping improvement and meet customer demands.



3. Rich and varied goods is your selection guide. High quality is absolutely the credibility of the guarantee. Reasonable price is your final choice.



4. Our products is also used in the field of the military industry .Our factory are continuing to offer a great deal of qualified goods in the field of the military industry .



•









  Electrical Characteristics	Range of nominal resistance				100~100KΩ
  	Resistance tolerance				±2%, ±5%
  	Terminal resistance				≤2%R or 5Ω
  	Peak noise				≤100Ω
  	Linear accuracy				±1%, ±0.5%
  	Electrical angle				3600°±10°
  	Insulation resistance				≥ 200MΩ
  	Withstand voltage				500V (DC or AC peak value)
  Environment Characteristics	Rated power				2W (70°C)
  	Temperature range				-55°C~+125°C
  	TCR				±100×10-6/°C
  	Temperature shock				ΔR≤±3%R
  	Collision (390m/S2, 4000 times)				ΔR≤±1%R
  	Moisture proof (GJB306A- 96-Method106, not for 7a, 7b                inapplicability)				ΔR≤±3%R, Insulation Resistance≥100MΩ
  	Vibration (10-500HZ, 0.75mm, 6h)				ΔR≤±1%R, Electrical break≤100μS
  	Climate category(IEC68-2-2)				ΔR≤±3%R, Insulation Resistance≥100MΩ, Starting Torque≤20mN.m
  	Operation at low temperature  (-55°C, 4h)				ΔR≤±3%R, Starting Torque≤20mN.m
  	Rotational life(10000cscles)				ΔR≤±3%R,peak noise≤500Ω,Starting Torque≤20mN.m
  	Electrical endurance (70°C, 2W, 1000h)				ΔR≤±3%R
  	Steady damp heat (IEC68-2-3, Ca, 96h)				ΔR≤±3%R, Insulation Resistance≥100MΩ, Starting Torque ≤20mN.m
  Physical  Characteristics	Total mechanical travel				3600°±10°
  	Rotational torque				2~10mN.m
  	Stopper torque				≥300mN.m





Our Partners

CHANGHONG

TAIWAN KEZHENGXIN ELECTRONICS CO.

XI’AN HONGXING ELECTRONICS CO.

JIALING MOTORCYCLE

KLS  ELECTRONIC CO., LTD.

The Scope of Potentiometer



Function of potentiometer:



A potentiometer is a manually adjustable electrical resistor that uses three terminals. It is a simple electro-mechanical transducer. It converts rotary or linear motion from the operator into a change of resistance, and this change is used to control the levels of output. It is sometimes known as POTS.Potentiometer is an adjustable electronic components,which plays main roles in the circuit on the following several aspects



1.As a voltage divider:Potentiometer is a continuously adjustable resistor. When potetiometer’s stem or sliding handle move on the resistor body, the output of the potentiometer can be obtained output of voltage with certain related to the potentiometer applied voltage and movable arm or travel .



2.As a variable resistor :When potentiometer is used as a rheostat, it should be taken into two end devices.Thus within the limited travel range of potentiometer,which can be gotten smooth, continuously changable resistance value.



3.As the current controller :Potentiometer is used as the current controller, one of the designate current output must be sliding contact terminal.



4.Application of potentiometers



•Linear displacement measurement



•Rotary displacement measurement



•Volume control



•Brightness control



•Liquid level measurements using floats
