Quidway Supplier HUAWEI E6000 series blade server with super-large memory

1

Power button/indicator

5

HDD

2

Status indicator

6

HDD active indicator

3

UID button/indicator

7

HDD fault indicator

4

KVM high-density port

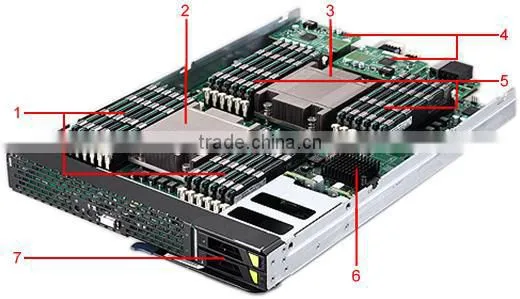

1

Twelve DDR3 DIMMs for processor

5

Twelve DDR3 DIMMs for processor 1

2

Processor 2

6

RAID controller card

3

Processor 1

7

Two 2.5-inch hot-swappable HDDs

4

Two PCIe mezz cards

Component

Item

Chassis

E6000 and E6000H

Processor

Up to two Intel® Xeon®E5-2600 series processor.Core options: 4 (3.3 GHz), 6 (2.9 GHz), 8 (2.9 GHz)

Two QPI links, up to 8.0 GT/s each.

Maximum memory speed: 1,600 MHz

Maximum L3 cache: 20 MB

Chipset

Intel C602

Memory

Up to 24 DIMM slots (12 DIMMs per processor) for installing RDIMMs or LRDIMMs.

    RDIMM: Up to 384 GB with 24 x 16 GB RDIMMs for two

processors

    LRDIMM: Up to 768 GB with 24 x 32 GB LRDIMMs for two

processors

    The BH622 V2 can be configured with either of the preceding types

of memory.

Maximum memory speed: 1600 MHz

Memory protection: ECC

Internal storage

Up to 2 x 2.5-inch hot-swappable SAS/SATA HDDs or SSDs.

Maximum storage capacity:

    1.8 TB (900 GB SAS HDDs)

    2 TB (1 TB SATA HDDs)

    1.2 TB (600 GB SSDs)

Mixed configuration of SAS and SATA HDDs and SSDs is supported.

RAID

RU120, RU220, and RU620: support RAID 0 and 1.

RU220 and RU620: support a 512 MB or 1 GB cache.

Optional BBUs for providing 3x24 hours power-off protection.

Optional supercapacitors for ensuring that information stored in RAID

controller cards is written to the flash memory upon power failures.

Network port

Two integrated GE 1000 BASE-T ports that use Intel 82580 network chips.

The Intel 82580 is a single-chip low-power device that supports dual- or

quad- port GE designs. It provides four 1000BASE-T ports that integrate

the media access control (MAC), physical layer (PHY), serial gigabit media

independent interface (SGMII) or serializer/deserializer (SERDES), and supports PCIe 2.0

Expansion slots

The PCIe x8 mezz port is not supported if one processor is configured.

Two processors support:

   Two PCIe x8 mezz slots

   GE, 4 G fiber channel (FC), 8 G FC, and 10 GE mezz card

Port

Front panel: Three USB 2.0 ports and one DB-15 video port

Rear panel: One internal USB port and one built-in USB flash port

(for  the embedded system management program)

System

management

UEFI, Huawei iMana

Security feature

Power-on password, administrator's password, and TPM

Display adapter

Z11 video chip with 64 MB display memory integrated into the mainboard.

The maximum resolution is 1600 x 1200 at 70 Hz with 16 M colors.

Supported OSs

Microsoft Windows Server 2008 SP2 32bit

Microsoft Windows Server 2008 R2 SP1 64bit

Red Hat Enterprise Linux 6 Update 1 Server for x86/Intel EM64T

SUSE Linux Enterprise Server 11 Service Pack 1 for x86/Intel EM64T

Oracle Enterprise Linux 6.1 Server X86_64

Oracle Server VM 3.0.2

Citrix XenServer 5.6.0

Citrix XenServer 6.0.0

VMware ESXi 4.1.0

VMware ESXi 5.0.0

Kylin Linux V3.0 for AMD64/Intel EM64T

Kylin Linux V3.2 for AMD64/Intel EM64T

Dimensions (H

x W x D)

41.8 mm x 310 mm x 496 mm (1.65 in. x 12.2 in. x 19.53 in.)

Weight

Maximum weight: 5.0 kg (11.02 lb)

Item

Specifications

Operating temperature

5°C to 35°C (41°F to 95°F)

Storage temperature

–40°C to +65°C (–40°F to +149°F)

Temperature change rate

15°C/h (27°F/h)

Operating humidity

8% RH to 85% RH

Storage humidity

5% RH to 95% RH

Altitude

≤ 3000 m

Mean time between

failures (MTBF)

141912 h

Mean time to repair

(MTTR)

222s

Dimensions (H x W x D)

41.8 mm x 310 mm x 496 mm (1.65 in. x 12.2 in. x 19.53

in.)

Weight

Net weight: 4.2 kg (9.26 lb)

Packing material weight: 1 kg (2.21 lb)
